FAQ 003549 ES
![[EN] FAQ 003549 | Al calcular una unión con el módulo adicional FRAME-JOINT, aparece una adverten...](http://img.youtube.com/vi/RhbmUiNpIGc/mqdefault.jpg)
Palabras clave
Información núm. 35639 Información de cálculo Anulación del cálculo Chapa frontal
Descargas
Escribir un comentario...
Escribir un comentario...
- Vistas 356x
- Actualizado 26. febrero 2021
Contacte con nosotros
¿Ha encontrado su pregunta?
Si no es así, contacte con nosotros a través de nuestro servicio de asistencia gratuito por correo electrónico, chat o fórum, o envíenos su pregunta mediante el formulario en línea.
![[EN] Curso de formación en línea | RFEM para estudiantes](http://img.youtube.com/vi/PeSfvCDLl1k/mqdefault.jpg)
![[EN] KB 001708 | CSA S16: 19 Consideraciones de estabilidad y el nuevo anexo O.2](/-/media/Images/netgenium/thumbnails/3/0/3/5/6/3035670/3035670.png?la=es&mw=348&mlid=B33705B955F04BFAB203C174AA5AF474&hash=5ACEC1A27D85DA4435BDFCF6925EBB9EE23538B8)
![[EN] KB 000781 | Coeficiente para la consideración de la tensión del suelo sin carga](/-/media/Images/netgenium/thumbnails/3/0/1/7/7/3017765/3017765.png?la=es&mw=348&mlid=C6A588020E104D41B32B7A2A21151D93&hash=D0FE4847D6ED5262B4701BF8C5E5B1F2737171DE)
![[EN] KB 000696 | Generación de cargas en barras usando una carga lineal libre](/-/media/Images/netgenium/thumbnails/3/0/1/7/8/3017893/3017893.png?la=es&mw=348&mlid=EE782B837E0245F6B448F57777DF3809&hash=FA280CB103C0A9BB87481A493C5C4679422EB86B)
![[EN] KB 000932 | Interfaz con MS Excel](/-/media/Images/netgenium/thumbnails/3/0/1/6/8/3016892/3016892.png?la=es&mw=348&mlid=A086AEDC2FBA44A6B889C549936119C8&hash=E469398AEFC6F44D14C3BDD41A9AA576895AD38D)
![[EN] Abolladura de placas y láminas utilizando el software de Dlubal](/-/media/Images/netgenium/thumbnails/3/0/1/5/7/3015702/3015702.png?la=es&mw=348&mlid=E14C253CAF8C4365A8ABBD47201C0D84&hash=E72B186B2FF683C625AED5AA0FE228E3CF05DF60)
![[EN] KB 000756 | Visualización específica de resultados en RF-/FOUNDATION Pro](/-/media/Images/netgenium/thumbnails/3/0/1/6/8/3016818/3016818.png?la=es&mw=348&mlid=CFD744EDEC87447DBEBD3731DE99EFD9&hash=B7012E02572CBC6CF62254F26C9098709CAA9F93)
![[EN] KB 000733 | Opción de filtro para las tablas de resultados en los módulos de cálculo](/-/media/Images/netgenium/thumbnails/3/0/1/5/8/3015858/3015858.png?la=es&mw=348&mlid=4C0BF4A6D68244D18F78791DCBC2CFDA&hash=FD0CE98F8E1B78CB0C438D46402389EB705E89C4)
![[EN] KB 000945 | Opciones de muestra para gráficos de uniones en 3D](/-/media/Images/netgenium/thumbnails/3/0/1/5/6/3015610/3015610.png?la=es&mw=348&mlid=3CA838CA373946568505A4EAA582C7B1&hash=FEFF618D35BDF562C9CF8D5BF722741D0E551625)
![[EN] KB 000778 | Clasificación manual de secciones para cálculo en acero y aluminio según el Euro...](/-/media/Images/netgenium/thumbnails/3/0/1/4/4/3014498/3014498.png?la=es&mw=348&mlid=4120193E082B4FD481175BA97D7F1DF0&hash=833A1D59D5A88092C8CD2BE6C4F18E8B3B675156)
![[EN] KB 000880 | Punto de aplicación de la carga de cargas cortantes positivas](/-/media/Images/netgenium/thumbnails/3/0/1/3/9/3013928/3013928.png?la=es&mw=348&mlid=F0C5E89E6B8E4419AF6775A834C86F78&hash=8126F8924B55219AE43D8A4130B6E17FC476E02C)
![[EN] KB 000982 | Modelo inestable](/-/media/Images/netgenium/thumbnails/3/0/0/0/7/3000726/3000726.png?la=es&mw=348&mlid=7FD1C6133C224C27947573298A503222&hash=EE3539D2EC222226D43A9CF06A825A35890F5A5C)
![[EN] KB 000729 | Opciones para el cálculo de los coeficientes de reducción](/-/media/Images/netgenium/thumbnails/2/9/9/8/6/2998636/2998636.png?la=es&mw=348&mlid=0E89F4AAE76841B9BC62AE4251F279A4&hash=F88D890294519303816239B5C56C2C0DC3A73004)
![[EN] T&T 011 | Zonas singulares - En cargas puntuales](/-/media/Images/netgenium/thumbnails/3/0/2/8/9/3028949/3028949.png?la=es&mw=348&mlid=3CF53AEE218445129E382FD43470949B&hash=C829821032F9ED1C2EEE89FB3A85D526AE7A7602)
![[EN] Seminario web | CSA S16: 19 Diseño de acero en RFEM](/-/media/Images/netgenium/thumbnails/2/9/9/6/4/2996428/2996428.png?la=es&mw=348&mlid=7D851B57041E4407BFE4F22AFD7D844D&hash=B20EDC964EB7F2E65F4FFBE690BB584B70341B52)
Nuevo
CSA S16: 19 Consideración de la estabilidad y nuevo anexo O.2
La estabilidad estructural no es un fenómeno nuevo cuando se trata del diseño de acero. La norma canadiense de acero CSA S16 y su última versión 2019 no son una excepción.
SHAPE-THIN determina las secciones eficaces según EN 1993-1-3 y EN 1993-1-5 para secciones de perfiles conformados en frío. De manera opcional, puede comprobar las condiciones geométricas para ver si es aplicable la norma especificada en EN 1993-1-3, apartado 5.2.
Los efectos del pandeo local de la placa se consideran según con el método de anchuras reducidas y el posible pandeo de los rigidizadores (inestabilidad) se considera para secciones rigidizadas según EN 1993-1-3, sección 5.5.
Como opción, puede realizar un cálculo iterativo para optimizar la sección eficaz.
Puede mostrar gráficamente las secciones eficaces.
Lea más sobre el diseño de secciones conformadas en frío con SHAPE-THIN y RF-/STEEL Cold-Formed Sections en este artículo técnico: Cálculo de una sección en C de pared delgada conformada en frío según EN 1993-1-3.
- Al modelar una conexión de viga a un pilar continuo, tengo el problema de que el ala del pilar falla por flexión. Si agrego placas de soporte en el módulo adicional FRAME-JOINT Pro, no cambia nada para todas las razones de cálculo. ¿Por qué se da esto?
- ¿Es posible utilizar uno de los módulos adicionales de RFEM/RSTAB para diseñar una esquina de bastidor con una viga atracada, rigidizadores y cualquier número de filas de pernos?
- El diseño de mi conexión no es posible debido a una entrada de geometría incorrecta. ¿Qué puedo hacer?
- Para el cálculo en FRAME -JOINT Pro, obtengo el error nº 30011 "Los nudos seleccionados tienen una geometría diferente [...]". ¿Cómo puedo diseñar mi conexión?
- Copio un caso de diseño y/o selecciono un nudo diferente u otro para el diseño. Sin embargo, no se transfiere la geometría de conexión definida en el caso de cálculo anterior. ¿Por qué se da esto?
- ¿Se puede evitar la extensión inferior de la definición de la chapa frontal y disponer de un biselado individual? Si no es así, ¿cuál es el tamaño de la extensión?

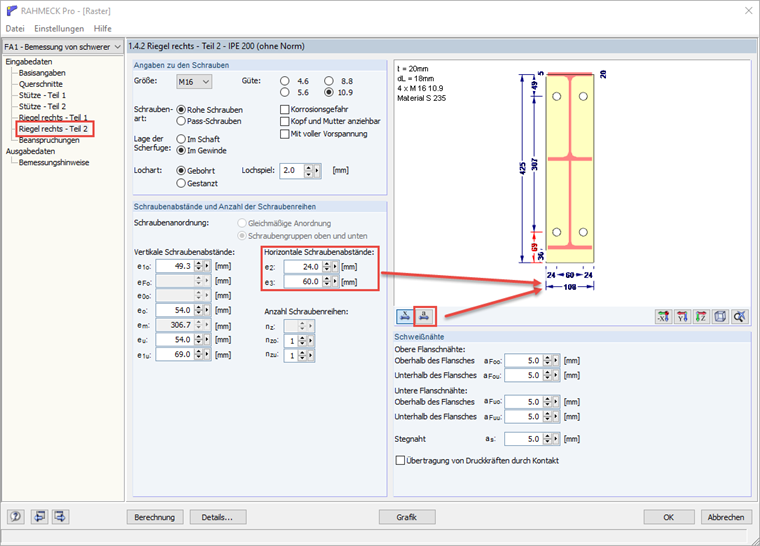

- Para comparar, me gustaría llevar a cabo una remodelación de una conexión con RF-FRAME-JOINT Pro, pero tengo problemas con la separación de tornillos. ¿Hay alguna otra separación o he pasado algo por alto?
- Las soldaduras de la chapa frontal del pilar son muy pequeñas. ¿Cómo se puede justificar esto?

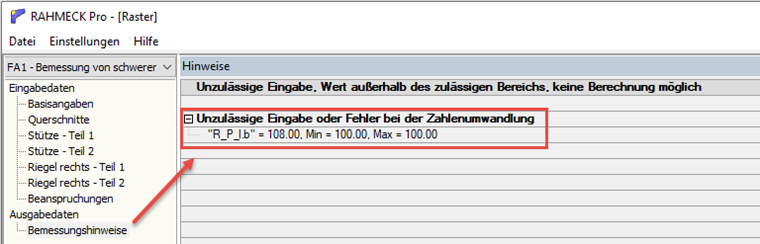

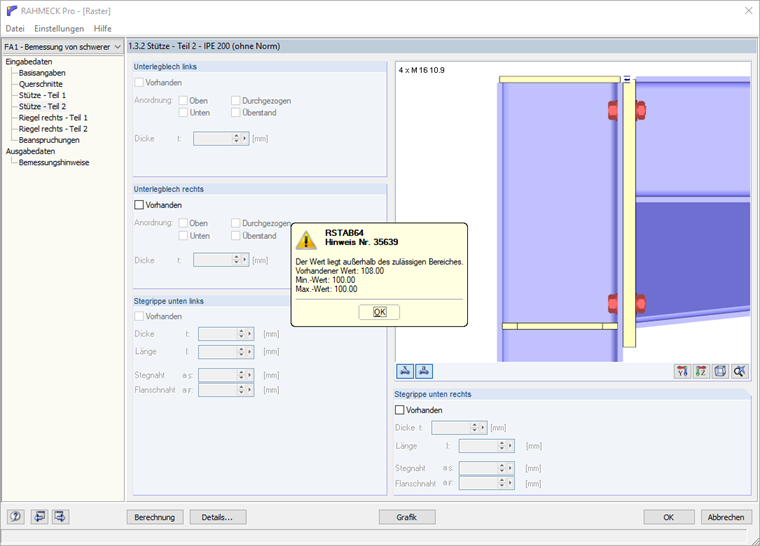

- Al calcular una unión utilizando el módulo adicional FRAME-JOINT Pro, aparece un mensaje que dice que el valor está fuera del intervalo permitido (valor existente 160, valor mínimo 200). ¿Qué significa este mensaje?
-
¿Qué significa la información de cálculo?
Error de geometría en el lado izquierdo
Chapa frontal de la viga: lambda2 > 1.4
Ala del pilar: lambda2 > 1.4
No puedo encontrar una explicación ni en el manual ni en línea.
