Respuesta:
El análisis de una base del pilar empotrada se realiza según EN 1993-1-8 en el módulo adicional RF-/JOINTS Steel - Column Base. La norma solo proporciona flexiones simples en el formato de cálculo. El cálculo se puede llevar a cabo sólo por compresión, tracción, flexión simple o combinación de flexión y tracción o flexión y compresión. Si la nota se confirma con "Sí", el módulo adicional realiza todos los cálculos omitiendo el esfuerzo interno sin apoyo Mz.
Pregunta

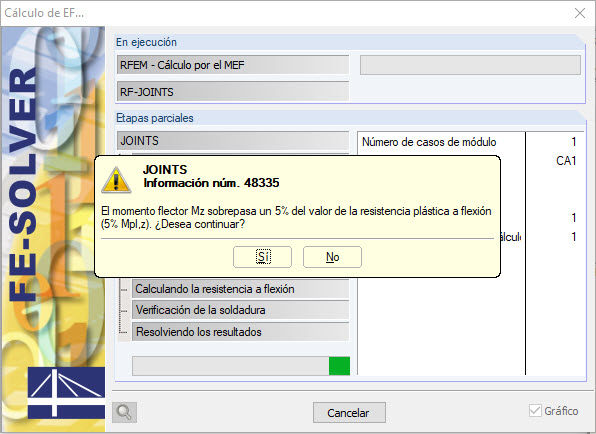

Al calcular un caso en RF-/JOINTS Steel - Column Base, obtengo el mensaje núm. 48335 que dice que el momento flector Mz supera el 5% del momento resistente plástico. ¿Qué significa?
