Risposta:
L'analisi di una base di colonna rigida viene eseguita secondo EN 1993-1-8 nel modulo aggiuntivo RF-/JOINTS Steel - Column Base. La norma prevede solo la semplice piegatura nel formato di progetto. Il progetto può essere eseguito per pura compressione, trazione, flessione semplice o una combinazione di flessione e trazione o flessione e compressione. Se si fa clic su "Sì" per confermare il messaggio, il modulo aggiuntivo esegue tutti i progetti senza considerare la forza interna non supportata Mz.
Domanda

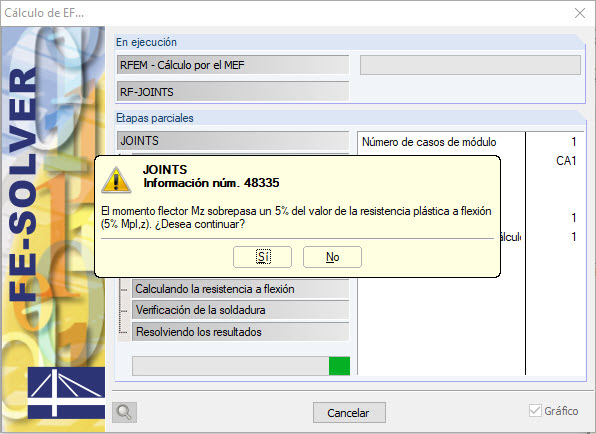

Quando si calcola un caso di RF-/JOINTS Steel - Column Base, ricevo il messaggio n. 48335 che dice che il momento flettente Mz supera il 5% del momento resistente plastico. Cosa significa?
