¿Es también posible realizar un análisis de deformación en estado fisurado para una posición 2D en RF-CONCRETE Surfaces?

Respuesta

En este caso, el método de comprobación y el tipo de posición 2D son importantes.

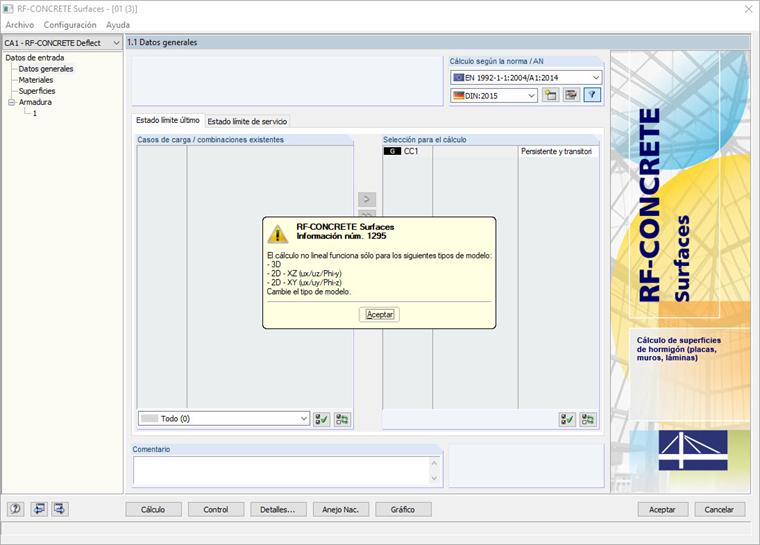

Al usar el método analítico (RF-CONCRETE Deflect), es posible realizar un cálculo en posiciones 2D. Al usar el método no lineal (RF-CONCRETE NL), no es posible realizar el cálculo para 2D XY (u Z / φ X / φ Y ). En el cálculo no lineal, entre otros La contracción se representa internamente como una carga de expansión, lo cual no es posible en este tipo de posición 2D debido a los grados de libertad limitados.

Convertir 2D a posición 3D
En los datos generales, es posible simplemente convertir una posición 2D en una posición 3D. Para los apoyos, todos los grados de libertad no contenidos en la posición 2D se fijan al convertir a una posición 3D (ver video).

Palabras clave

Estado II (fisurado) Hormigón armado LOSA 2D 3D
