Est-il également possible d'effectuer une analyse des déformations à l'état fissuré pour une position 2D dans RF-CONCRETE Surfaces?

Réponse

Dans ce cas, la méthode de vérification et le type de position 2D sont importants.

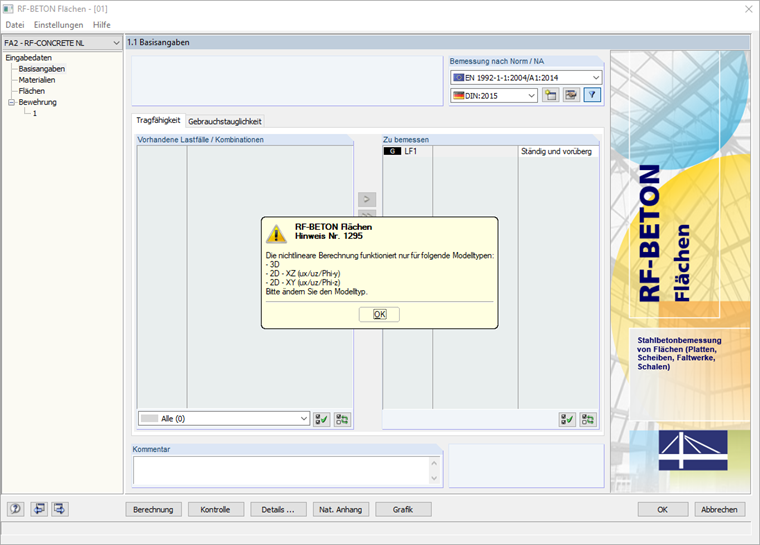

Lorsque vous utilisez la méthode analytique (RF-CONCRETE Deflect), il est possible d'effectuer un calcul sur des positions 2D. Lorsque vous utilisez la méthode non-linéaire (RF-CONCRETE NL), le calcul pour 2D XY (u Z / φ X / φ Y ) n'est pas possible. Dans le calcul non-linéaire, entre autres Le retrait est représenté en interne comme une charge d'expansion, ce qui n'est pas possible dans ce type de position 2D en raison des degrés de liberté limités.

Convertir la position 2D en 3D
Il est possible de convertir simplement une position 2D en position 3D dans les données de base. Pour les appuis, tous les degrés de liberté non contenus dans la position 2D sont fixes lors de la conversion en position 3D (voir la vidéo).

Mots-clés

Condition II Béton armé Dalle 2D 3D
