FAQ 004122 ES

7. octubre 2019

Thomas Günthel Resultados RFEM RSTAB

¿Cómo puedo determinar la carga de ruptura de un sistema con un análisis postcrítico?

Respuesta

Actualmente, no hay una forma directa de determinar la carga de ruptura. Es importante que también haya varios estados diferentes y, por lo tanto, que pueda haber varias cargas de desglosamiento locales.

Puede asignar incrementos de carga a una estructura y visualizar retroactivamente los incrementos de carga individuales y así encontrar un factor de carga cerca de una avería (dependiendo del número de incrementos de carga).

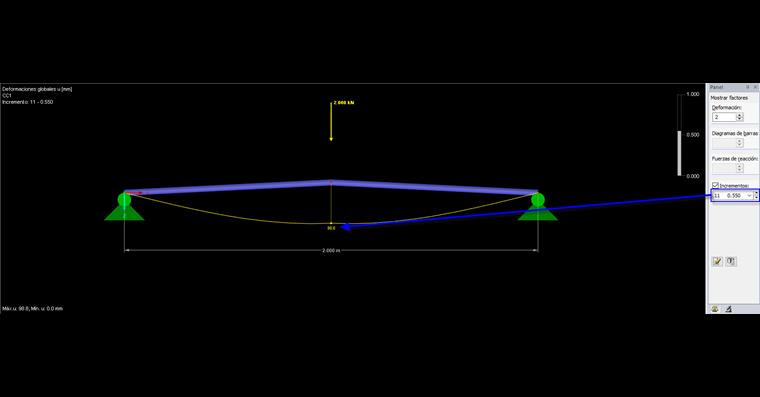

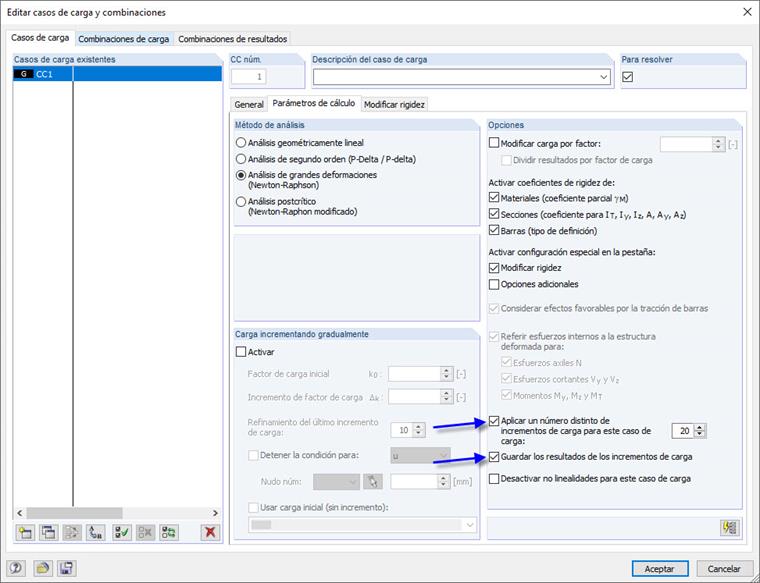

En el modelo adjunto, se han configurado 20 incrementos de carga y guardado de los resultados intermedios (figura 01). En la figura 02, se muestra el paso de carga 10 como el último incremento de carga antes de la avería y en la figura 03 es visible el primer paso de carga después del desglose, donde claramente la deformación es significativamente mayor.

Palabras clave

Postcrítico Análisis postcrítico Carga posterior a la carga
