Jak mohu pomocí postkritické analýzy stanovit postkritické zatížení konstrukčního systému?

Odpověď

V současné době neexistuje žádný přímý způsob, jak stanovit postkritické zatížení. Je důležité, aby existovalo také několik různých stavů, a aby tak mohlo být několik lokálních postkritických zatížení.

Konstrukci lze přiřadit přírůstky zatížení a dodatečně si jednotlivé přírůstky zatížení můžete prohlédnout a v závislosti na počtu přírůstků zatížení tak najdete zatěžovací faktor blízký postkritické chybě.

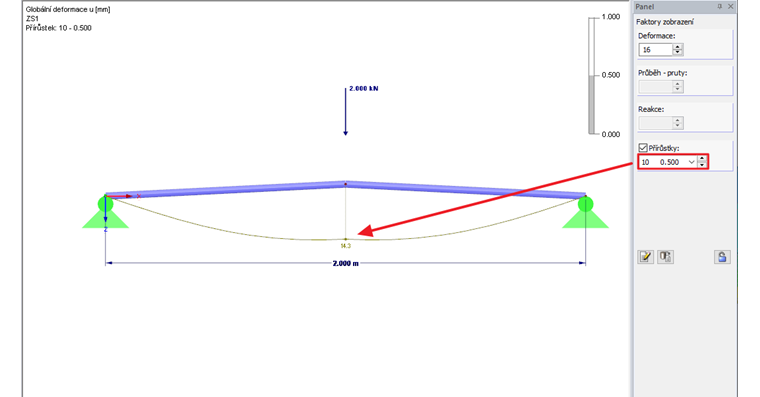

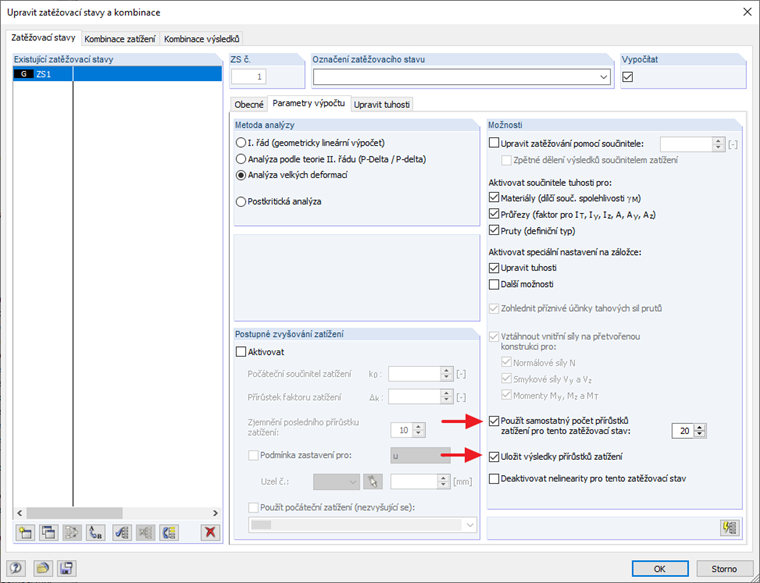

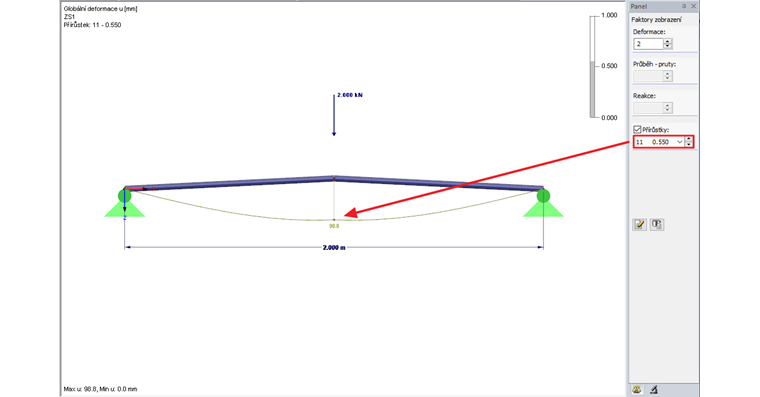

V přiloženém modelu jsme nastavili 20 přírůstků zatížení a uložení mezivýsledků (obr. 01). Na obr. 02 je znázorněn přírůstek zatížení 10 jako na poslední přírůstek zatížení před postkritickou neúčinností a na obr. 03 je znázorněn první přírůstek zatížení po postkritické chybě, kdy je deformace výrazně vyšší.
