¿Cómo puedo modelar y diseñar conexiones atornilladas generales con la superficie y los elementos sólidos en RFEM?
Respuesta

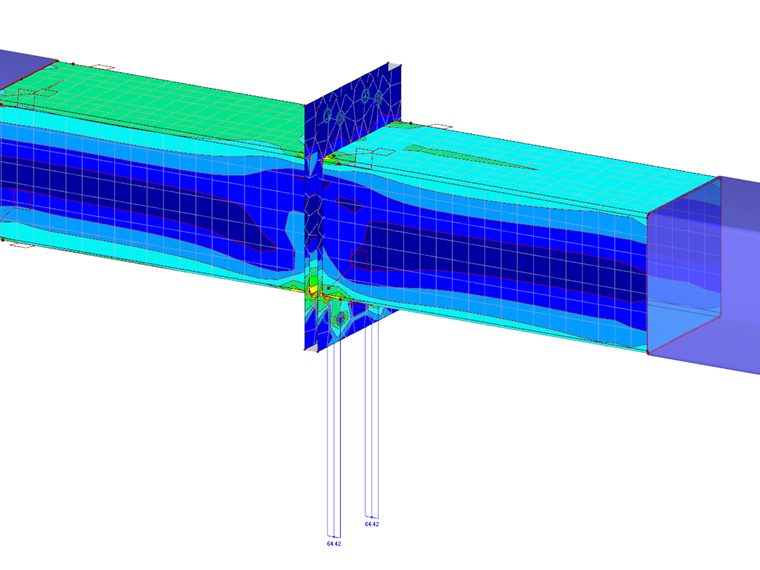

En RFEM, puede modelar y diseñar conexiones con las dimensiones individuales. El video de la izquierda muestra un ejemplo de modelado y cálculo de una conexión atornillada rígida utilizando elementos de superficie y elementos así como sólidos de contacto.
Además, puede definir las fuerzas de pretensado de los pernos y realizar un diseño de plástico (por ejemplo, se necesita un módulo adicional RF-MAT NL ).
