Respuesta:

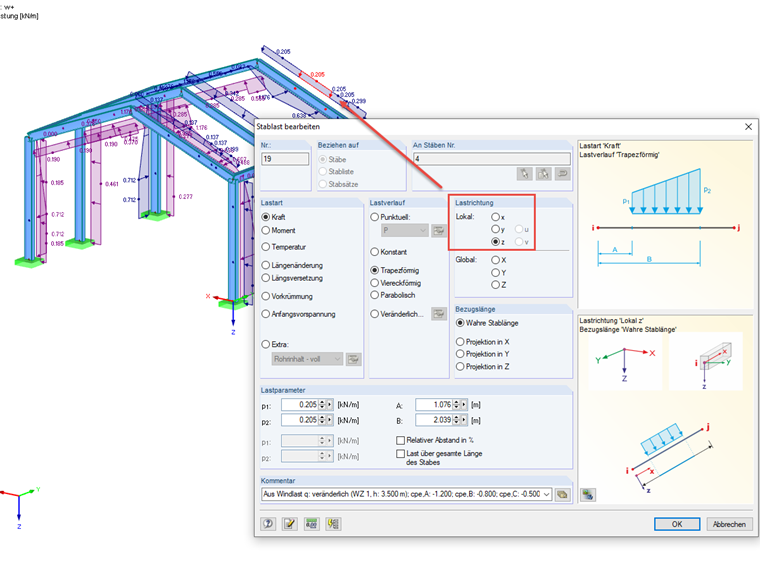

Para la dirección de la carga de una carga de viento, debe seleccionar "Local z". Esta suposición se basa en el hecho de que la carga de viento generalmente se muestra perpendicular al plano de carga en todas las normas.
Pregunta
¿Qué dirección de carga debo seleccionar para barras y superficies en el caso de una carga de viento?
