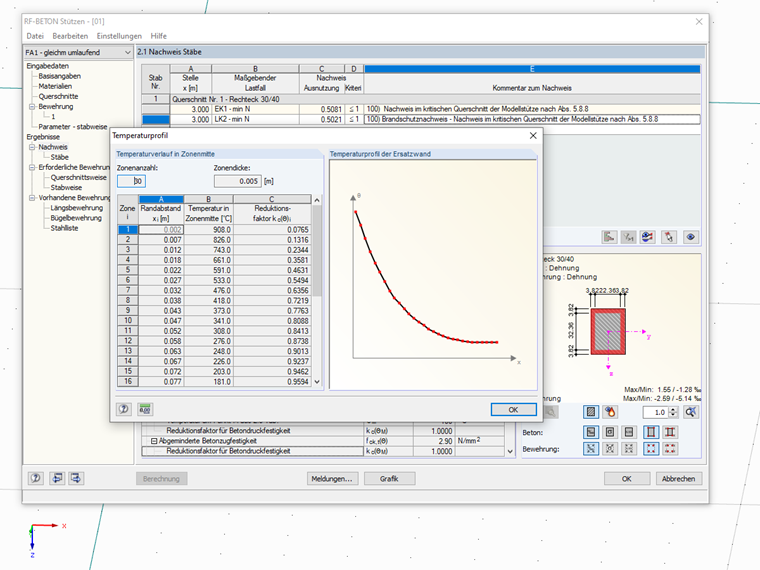

- El calor específico del hormigón se corresponde con las especificaciones según EN 1992-1-2, 3.2.2.
- La humedad es del 1,5%. Para humedades superiores al 1,5%, las temperaturas especificadas son seguras.
- La conductividad térmica del hormigón es el valor límite inferior mencionado en EN 1992-1Ὁ2, 3.3.3.
- El valor de emisividad de la superficie de hormigón es 0,7.
- El coeficiente de convección de transmisión de calor es 25 W/m2K.
Pregunta
¿Es posible ajustar los valores iniciales de los cursos de temperatura introducidos para el cálculo de la resistencia al fuego? Por ejemplo, me gustaría ajustar el valor inicial del contenido de humedad.
Para un análisis del espectro de respuesta de modelos de edificios, puede mostrar los coeficientes de sensibilidad para las direcciones horizontales por planta.
Estas cifras clave le permiten interpretar la sensibilidad a efectos de estabilidad.
El factor de relevancia modal (MRF) puede ayudarle a evaluar en qué medida los elementos específicos participan en la deformada de un modo. El cálculo se basa en la energía de deformación elástica relativa de cada barra individual.
El MRF se puede usar para distinguir entre las deformadas de los modos local y global. Si varias barras individuales muestran un MRF significativo (por ejemplo, > 20 %), es muy probable que la inestabilidad de toda la estructura o una subestructura sea inestable. Por otro lado, si la suma de todos los MRF para un modo propio es de alrededor del 100%, se puede esperar un fenómeno de estabilidad local (por ejemplo, el pandeo de una sola barra).
Además, el MRF se puede usar para determinar las cargas críticas y las longitudes de pandeo equivalentes de ciertas barras (por ejemplo, para el cálculo de estabilidad). Las deformadas de los modos para las cuales una barra específica tiene valores MRF pequeños (por ejemplo, < 20 %) se pueden omitir en este contexto.
El MRF se muestra por deformada de modo en la tabla de resultados en Análisis de estabilidad → Resultados por barras → Longitudes eficaces y cargas críticas.
Puede usar el componente "Corte de placa" para cortar placas (por ejemplo, chapas de refuerzo, chapas de soporte, etc.). Hay varios métodos de corte disponibles:
- Plano: El corte se realiza en la superficie más cercana a la placa de referencia.
- Superficie: Solo se cortan las partes de intersección de las placas.
- Cuadro delimitador: La dimensión más externa que consiste en el ancho y la altura se corta de la placa como un rectángulo.
- Envolvente convexa: La envolvente exterior de la sección se usa para el corte de la placa. Si hay redondeos en los nudos de las esquinas de la sección, el corte se adapta a ellos.
En RFEM 6 y RSTAB 9, puede exportar gráficos de líneas al formato SVG (gráficos vectoriales escalables).
SVG significa gráficos vectoriales escalables y es un formato de archivo basado en XML para la visualización de gráficos vectoriales bidimensionales. Estos gráficos vectoriales se pueden escalar sin pérdida de calidad. Es posible editar los archivos SVG utilizando editores de texto, incrustar en páginas web y abrir en navegadores comunes.
