¿Qué establece la opción "Calcular valores de puntos de la rejilla para gráficos"?

Respuesta

El cálculo de los resultados en puntos de rejilla es importante para mostrar valores en superficies, entre otras cosas. Puede encontrar la información sobre los puntos de la rejilla aquí .

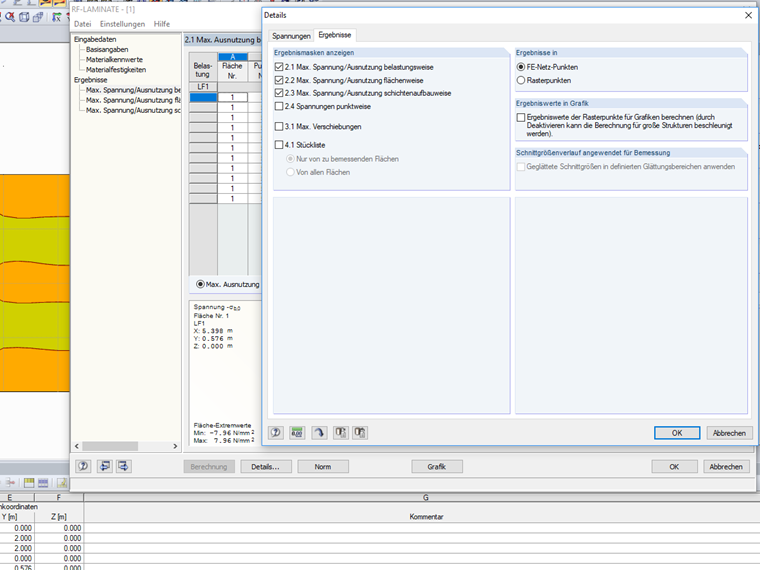

El problema es que, en el caso de estructuras complejas y muchas combinaciones de carga, el cálculo en los puntos de la rejilla es relativamente lento y, por lo tanto, requiere una gran cantidad de memoria. Incluso si realiza el cálculo en los nudos de EF como se muestra en la figura 01, siempre es necesario realizar el cálculo adicionalmente en los puntos de la rejilla. De lo contrario, los resultados no se pueden mostrar en los puntos de la rejilla bajo Valores en superficies.

Para estructuras complejas, se recomienda desactivar esta opción para realizar un cálculo más rápido.


Palabras clave

Punto de rejilla Resultante Aceleración
