En relación con el cálculo analítico de SLS, obtengo valores inverosímilmente grandes para el ancho de fisura y la deformación en los módulos adicionales RF-CONCRETE. ¿Cuál es la causa y cómo puedo solucionar el problema?

Respuesta

Con respecto al cálculo analítico de SLS, debe tener en cuenta que el cálculo se basa en una armadura proporcionada o aplicada para SLS.

La armadura proporcionada puede resultar, por ejemplo, del cálculo del estado límite último, la armadura básica definida o la armadura necesaria determinada automáticamente para SLS. La armadura aplicada al diseño de SLS se puede mostrar gráficamente.

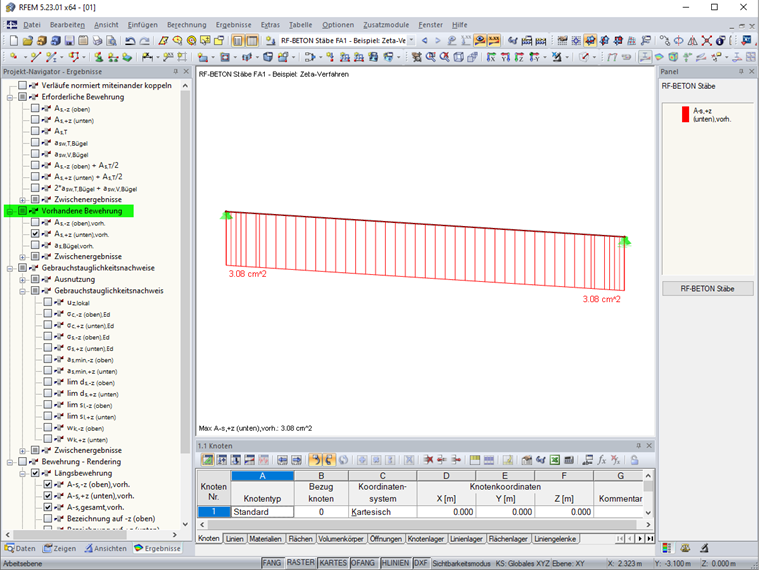

Figura 01 - Armadura existente

Problema Causa:

Si ULS o la armadura básica resulta demasiado pequeña o no hay una armadura de refuerzo en algunas áreas y no se determina la armadura necesaria para el ELS al mismo tiempo, el cálculo del estado límite de servicio se realiza sin o con una armadura demasiado pequeña. En este contexto, pueden darse resultados muy altos durante la deformación, por ejemplo. Además, puede haber poca convergencia.

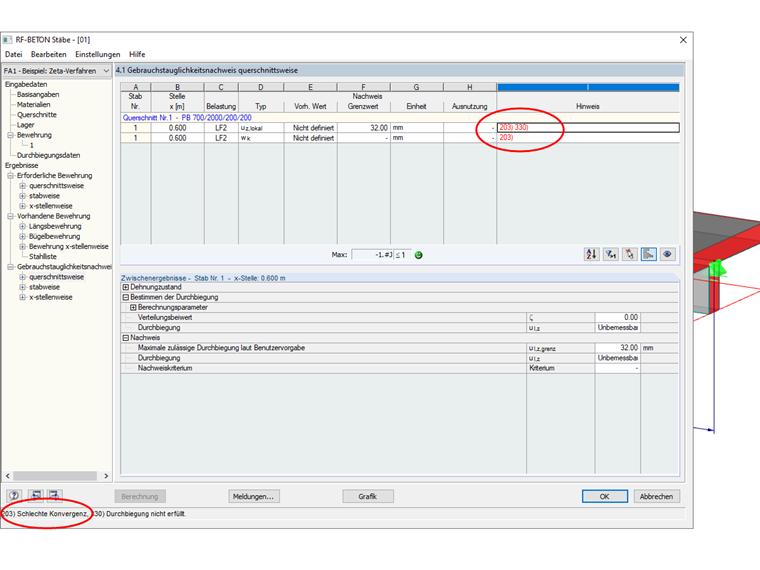

Figura 02 - Mensaje de error "Pobre convergencia"

Solución de problemas:

Es necesario asegurarse de que haya una armadura en cada área del sistema estructural. Para esto, puede aplicar una armadura básica o una armadura mínima, por ejemplo.

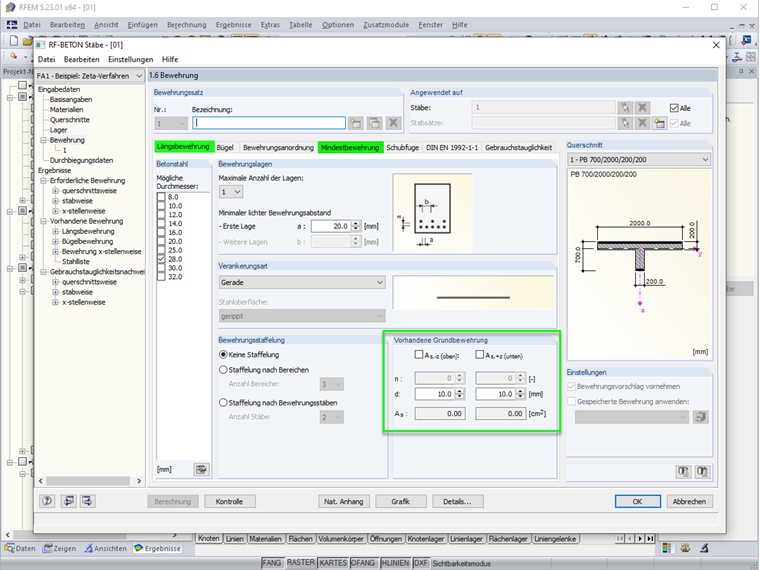

Figura 03 - Definición de armadura básica o mínima

Palabras clave

Deformación Resultados de deformaciones Análisis de deformaciones Convergencia deficiente Estado II (fisurado) No calculable
