Cuando uso liberaciones de línea, no puedo entender la definición de fallo. ¿A qué eje se refieren las no linealidades "Fijo si vz positivo" y "Fijo si vz negativo"?

Respuesta

La dirección positiva y negativa se refiere al sistema de ejes de la liberación de línea. Las fuerzas, como vz, están relacionadas con el objeto en la línea original.

A continuación, la definición se explicará brevemente utilizando el ejemplo de una liberación entre un muro y un techo. Si el muro es el objeto liberado, la definición de un fallo para la carga de elevación sería la siguiente:

  • Entre la losa de piso y el muro, se debe seleccionar la no linealidad "Fijo si vz negativo".
  • Entre el muro y el techo superior, se debe seleccionar la no linealidad "Fijo si vz positivo".

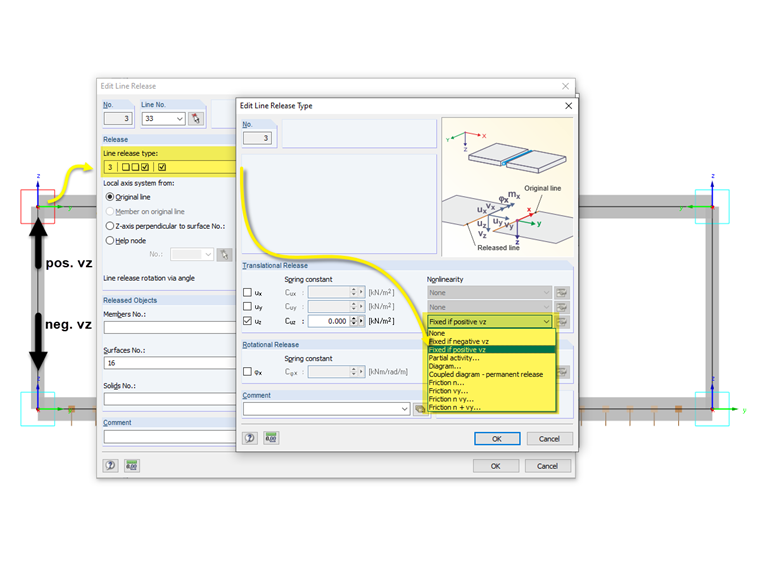

Figura 01 - Definición del tipo de liberación de línea

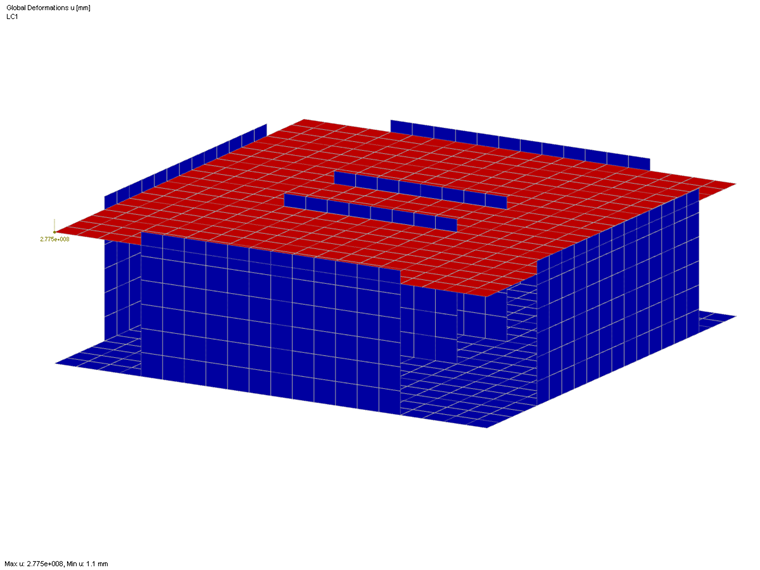

Si el fallo se define incorrectamente, puede comprobarlo utilizando el diagrama de deformación determinado.

a
