Dotaz

Při použití liniových uvolnění nemohu porozumět definici neúčinnosti. Na kterou osu se vztahují nelinearity "Pevný, je-li vz kladné" a "Pevný, je-li vz záporné"?


Odpověď:

Kladný a záporný směr se vztahuje na osový systém liniového uvolnění. Síly, například vz, se vztahují k objektu na původní linii.

V následujícím textu stručně vysvětlíme definici na příkladu uvolnění mezi stěnou a stropem. Pokud je stěna uvolněným objektem, byla by definice neúčinnosti při vztlakovém zatížení následující:

  • Mezi stropní deskou a stěnou by bylo nutné vybrat nelinearitu "Pevný, je-li vz záporné".
  • Mezi stěnou a nad ní ležícím stropem by měla být vybrána nelinearita "Pevný, je-li vz kladné".

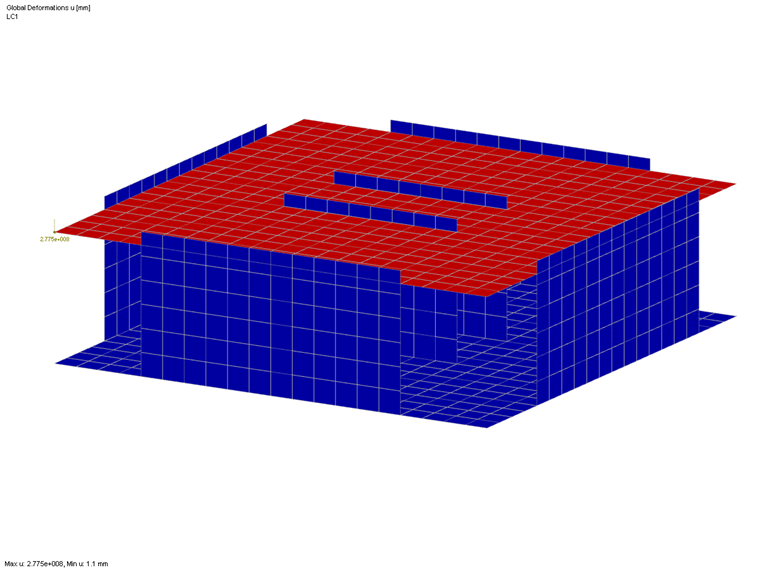

Pokud by neúčinnost byla definována chybně, je možné toto zkontrolovat pomocí stanoveného průběhu deformace.
