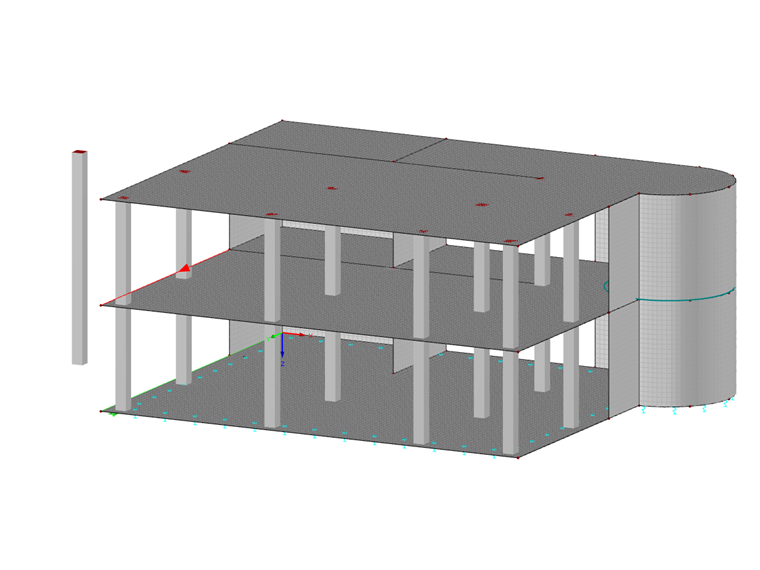

La forma más rápida es utilizar una viga de resultados. Para mayor comodidad, puede colocarlo directamente al lado del edificio.
Preguntas frecuentes (FAQ)

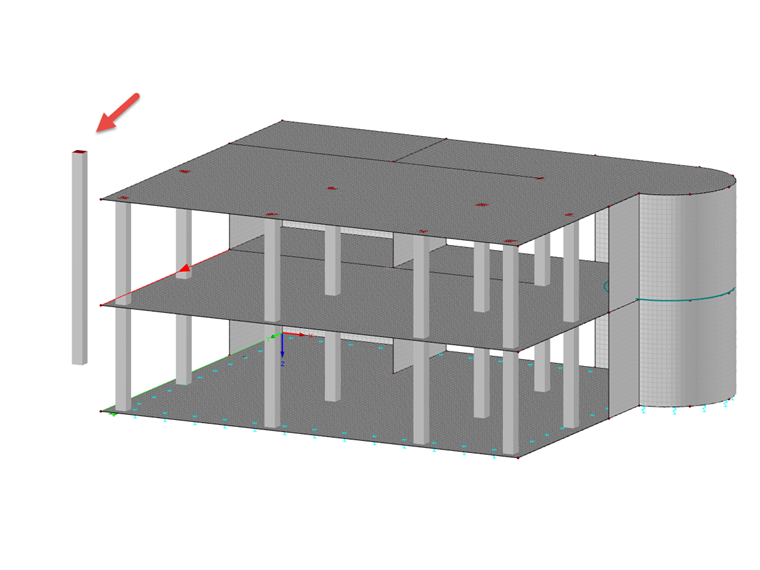

La función de la viga resultante es transferir todos los esfuerzos internos de barras, superficies y sólidos a un elemento de viga para obtener los esfuerzos internos para toda la estructura referidos a una viga. La viga de resultados le permite mostrar el esfuerzo cortante resultante para cada piso en la dirección X e Y.

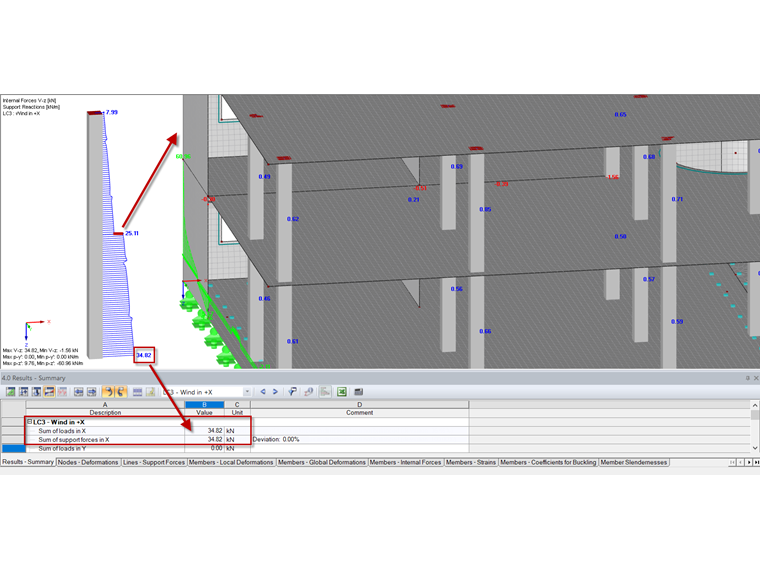

Después de definir la viga de resultados, puede ver los esfuerzos internos integrados en la viga de resultados. Los esfuerzos internos Vz y Vy son importantes para la evaluación. El máximo del esfuerzo cortante es visible en la parte inferior del elemento resultante, que tiene en cuenta toda la estructura.

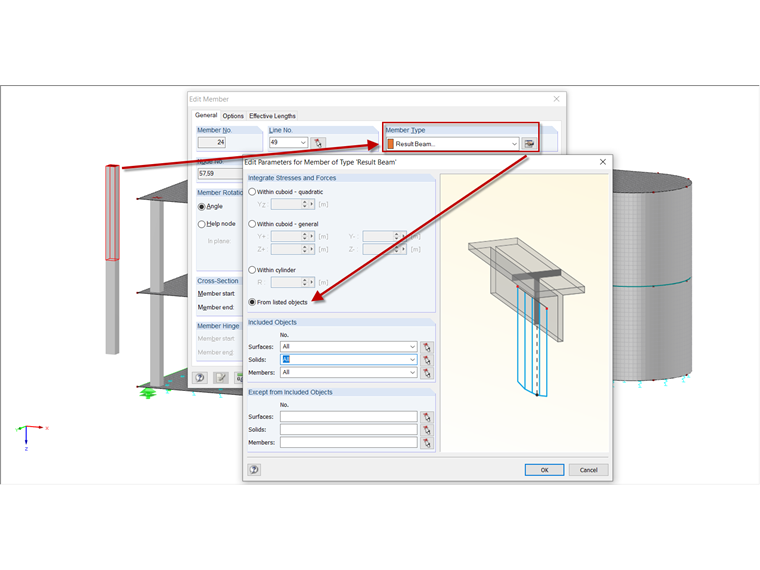

El esfuerzo cortante para cada piso siempre se determina por la diferencia entre el valor superior e inferior. Es necesario usar una división lo suficientemente fina de la viga de resultados (Parámetros de cálculo → Parámetros de cálculo globales → Número de divisiones de barras para - Diagramas de resultados) y definir una malla de EF lo suficientemente fina, ya que a veces puede tener un fuerte impacto en precisión de los resultados.
