Question

Je souhaite déterminer la charge de vent résultante pour un bâtiment par étage. Quelle est la méthode la plus simple pour réaliser cette opération ?


Réponse:

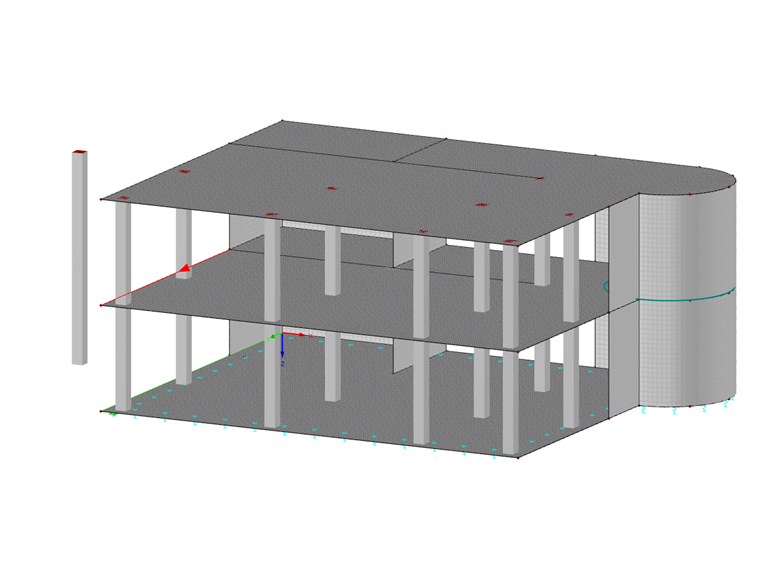

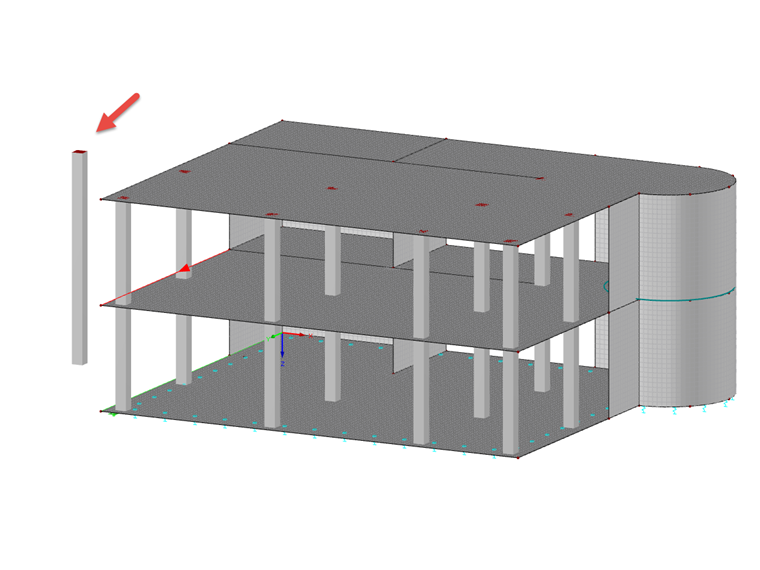

La méthode la plus rapide consiste à utiliser une poutre résultante. Pour vous faciliter la tâche, vous pouvez la placer directement à côté du bâtiment.

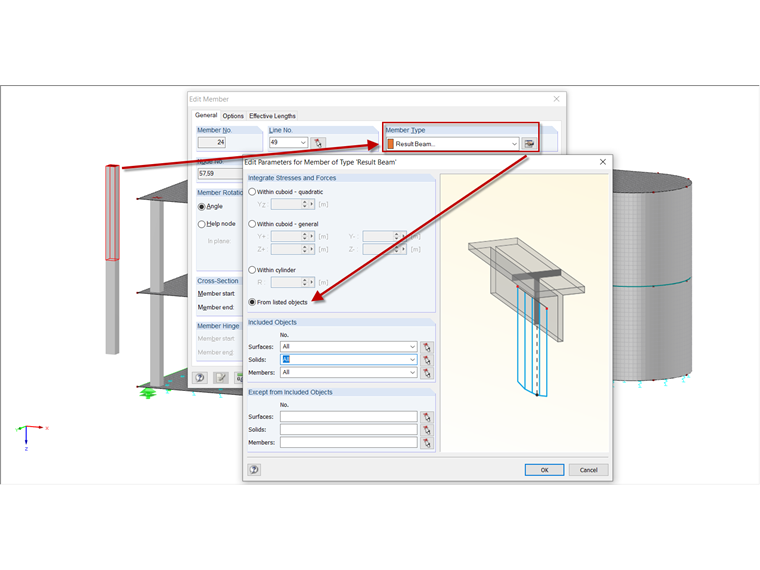

La fonction de la poutre résultante est de transférer tous les efforts internes des barres, des surfaces et des solides à un élément de poutre afin d'obtenir les efforts internes de l'ensemble de la structure par rapport à une poutre. La poutre résultante vous permet d'afficher l'effort tranchant résultant pour chaque étage dans les directions X et Y.

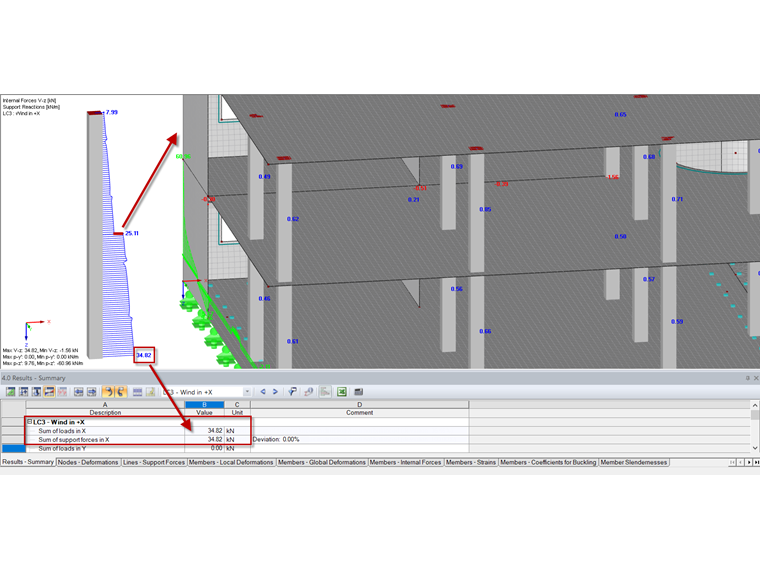

Après avoir défini la poutre résultante, vous pouvez afficher les efforts internes intégrés dans la poutre résultante. Les efforts internes Vz et Vy sont importants pour l'évaluation. L'effort tranchant maximal est visible sur la semelle inférieure de l'élément résultant, qui prend en compte l'ensemble de la structure.

L'effort tranchant pour chaque étage est toujours déterminé par la différence entre la valeur supérieure et inférieure. Il est nécessaire d'utiliser une division suffisamment fine de la poutre résultante (Paramètres de calcul → Paramètres globaux de calcul → Nombre de divisions de barres pour - Diagrammes de résultats) et de définir un maillage EF suffisamment fin car cela peut parfois avoir un impact important sur la précision des résultats.
