Error "¡La matriz de rigidez es singular!" en RF-FORM-FINDING

Recibo el error "¡La matriz de rigidez es singular!" para un cálculo en RF-FORM-FINDING. ¿Qué puedo hacer?


Respuesta:

En principio, un cálculo con RF-FORM-FINDING tiene los mismos requisitos que un cálculo sin este módulo adicional, por lo que se deben comprobar los criterios para las inestabilidades generales (ver "Enlaces").

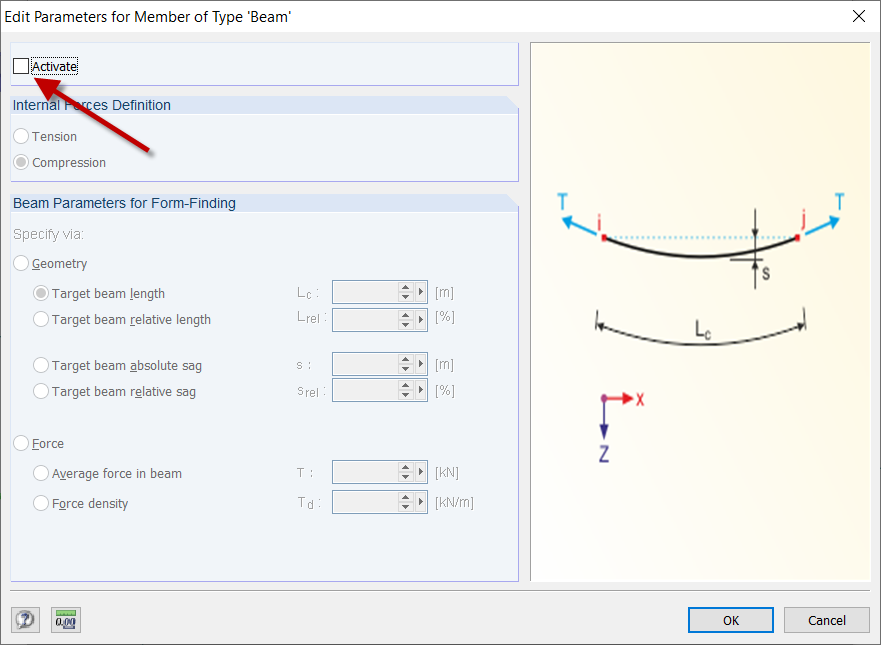

Es kommt allerdings öfter zu Problemen mit RF-FORMFINDUNG, da der Formfindungsprozess für zu viele Elemente aktiviert wurde. Es sollte daher überprüft werden, ob die richtigen (notwendigen) Elemente aktiviert wurden (siehe Bild 01).

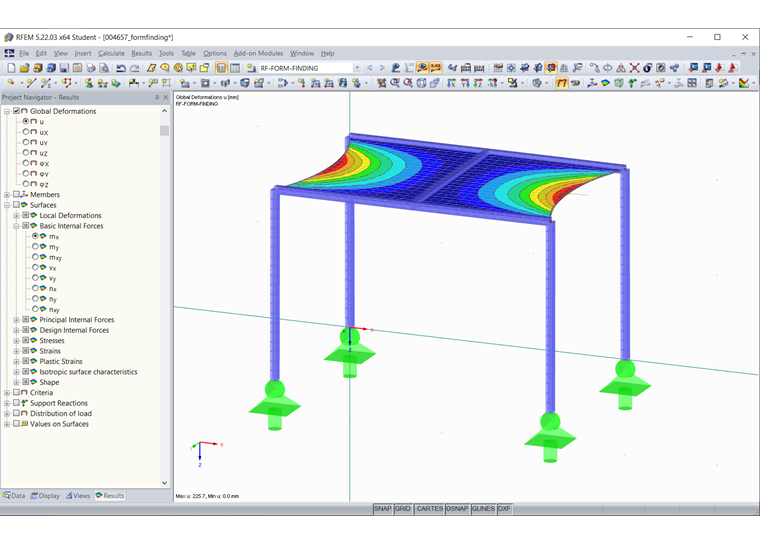

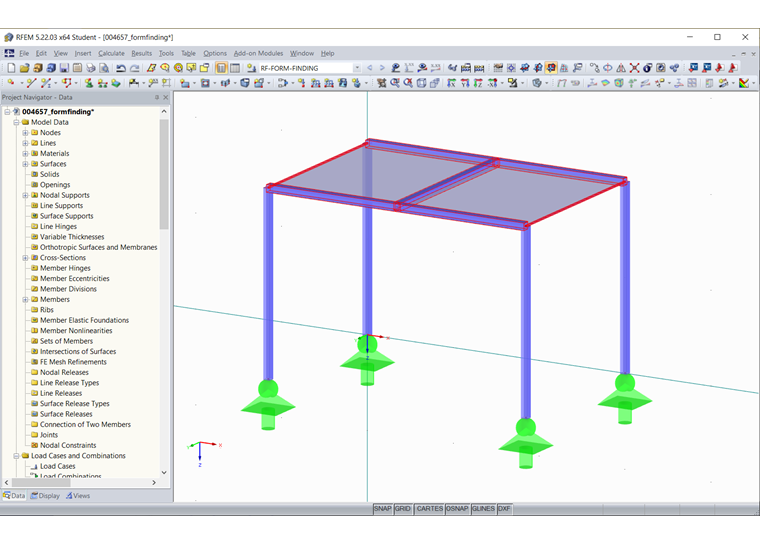

Im folgenden Beispiel in Bild 02 wurden exemplarisch bei allen horizontalen Stäbe die Formfindung aktiviert. Das Resultat ist, dass der Fehler "Die Steifigkeitsmatrix ist singulär" ausgegeben wird (siehe Bild 03). Wenn nun die Balkenstäbe deaktiviert werden, ist die Berechnung erfolgreich (siehe Bild 04).
