Dotaz

Zobrazuje se mi chyba "Matice tuhosti je singulární!" pro výpočet v přídavném modulu RF-FORM-FINDING. Co mohu dělat?


Odpověď:

Výpočet v přídavném modulu RF-FORM-FINDING má v zásadě stejné požadavky jako výpočet bez tohoto přídavného modulu, proto by měla být zkontrolována kritéria pro obecnou nestabilitu (viz "Odkazy").

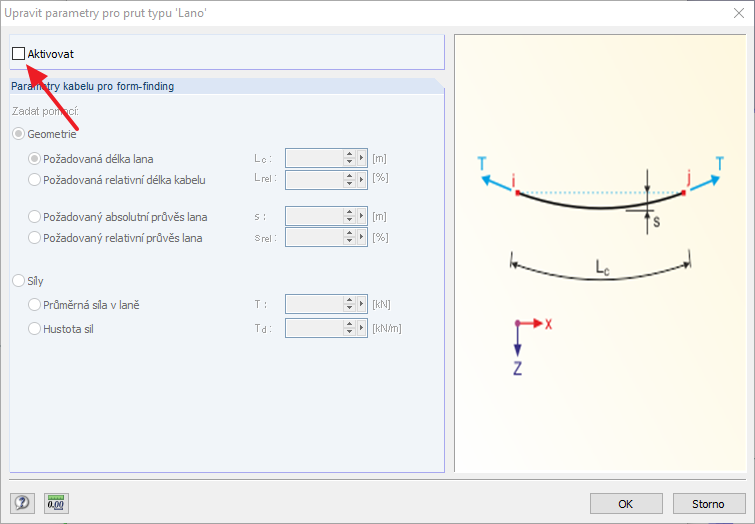

S přídavným modulem RF-FORM-FINDING se však často vyskytují problémy, protože proces form-findingu byl aktivován pro příliš mnoho prvků. Proto byste měli zkontrolovat, zda byly aktivovány správné (nutné) prvky (viz Obrázek 01).

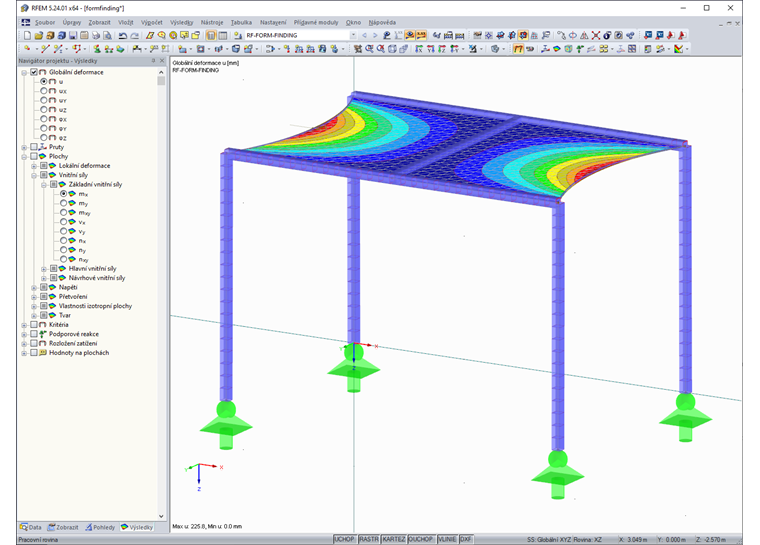

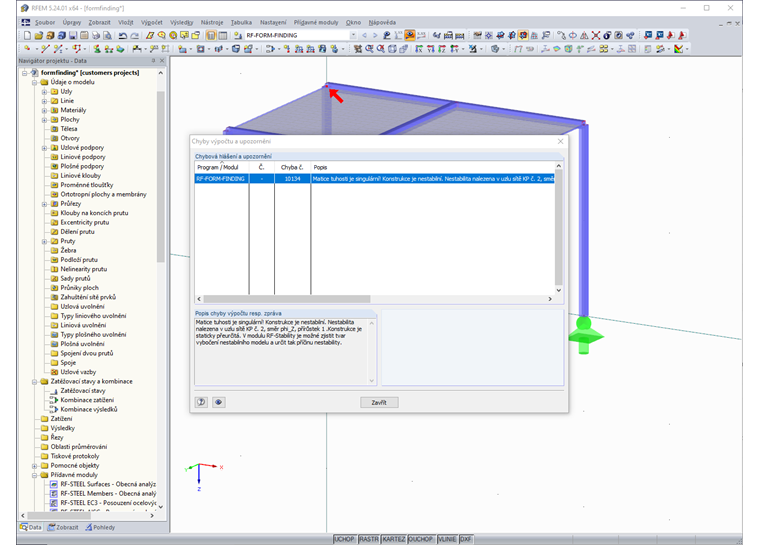

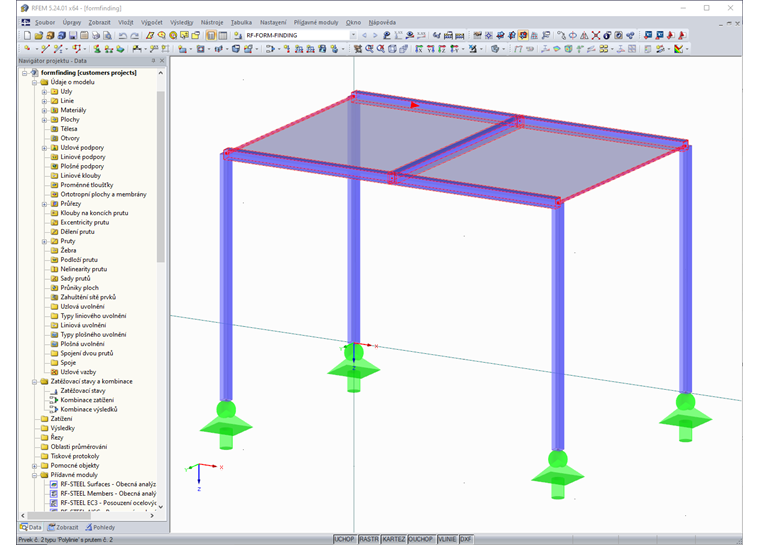

V následujícím příkladu na Obrázku 02 jsme aktivovali form-finding pro všechny vodorovné pruty. Výsledkem je chyba "Matice tuhosti je singulární!" (viz Obrázek 03). Pokud deaktivujete nosníky, bude výpočet úspěšný (viz Obrázek 04).


Autor

Ing. Günthel zajišťuje technickou podporu zákazníkům.
