Cuando creo un valor de resultado definido por el usuario, se abre brevemente la ventana del solucionador de RFEM y aparentemente el cálculo se realiza de nuevo. ¿Por qué se da esto? Ya he realizado el cálculo anteriormente.

Respuesta

Si ha realizado un cálculo en RF-CONCRETE Surfaces, los resultados están disponibles en los nudos de malla FE y en los puntos de rejilla.

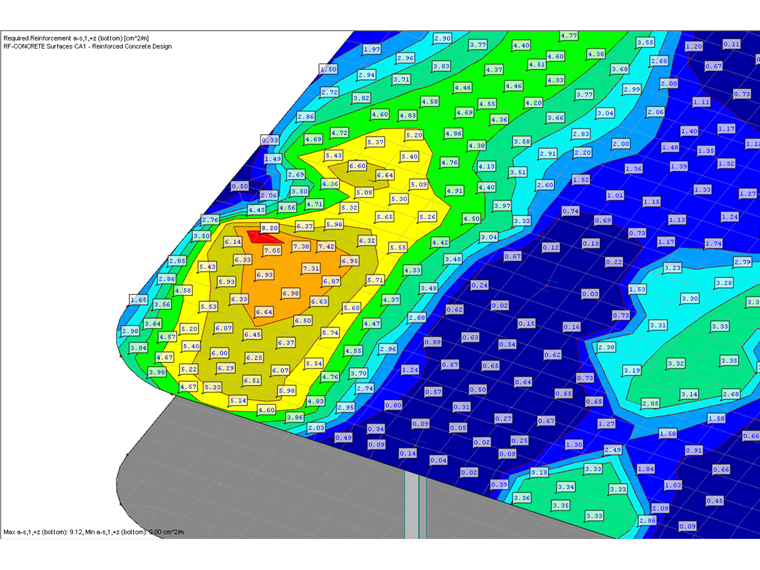

Si establece un valor de resultado definido por el usuario en una superficie, primero se visualiza un valor interpolado de los valores existentes del cálculo en RF-CONCRETE Surfaces en los nodos de malla de elementos finitos. Este valor interpolado se muestra mientras se establece el valor de resultado definido por el usuario (cuando se mueve el puntero del ratón sobre la superficie).

Si se cierra el comando para establecer el valor de resultado definido por el usuario (tecla ESC), RF-CONCRETE Surfaces vuelve a calcular este valor real en esta ubicación. Como consecuencia, se visualiza brevemente la ventana del solucionador. Dependiendo de la complejidad del cálculo, esta ventana del solucionador solo se muestra durante un breve periodo de tiempo o varios segundos.

Debido a la visualización inicial de los valores interpolados y al cálculo posterior del valor del resultado real, puede haber pequeñas diferencias.

Palabras clave

Definido por el usuario Valores resultantes Rejilla Nudo de la malla de EF FE Mesh Point Solucionador Ventana del solucionador
