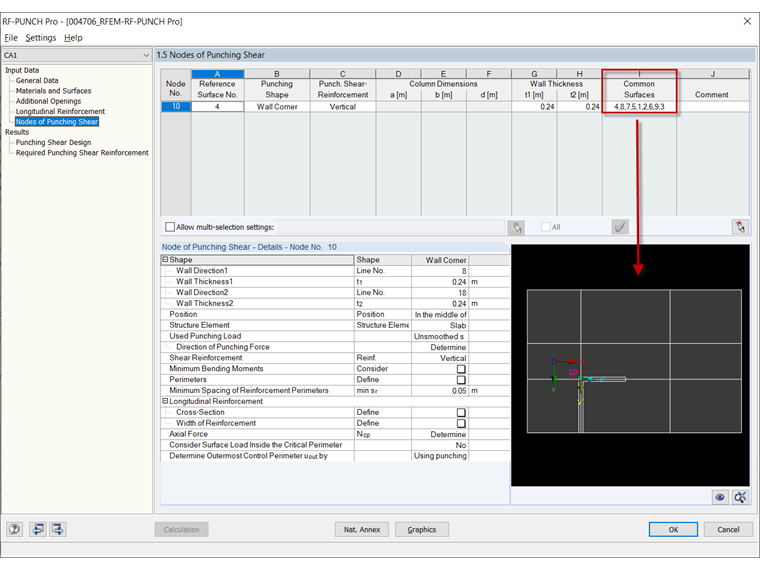

Las "superficies comunes" (columna I en la ventana 1.5) tienen un carácter informativo.
En teoría, puede seleccionar o deseleccionar las superficies a considerar en el cálculo de punzonamiento y, por lo tanto, acortar el perímetro crítico (ver video).
Por lo general, no es necesario realizar ningún cambio aquí.
