¿Cómo puedo aplicar una armadura de forma retroactiva a una viga modelada de cuelgue?

Respuesta

La armadura de una sección se puede aplicar de la siguiente manera:

  • Modele la barra adicional correspondiente.
  • Divida el elemento original y el nuevo en las mismas distancias uniformes, dependiendo de dónde quiera conectar (haga clic con el botón derecho en la opción → "Dividir elemento").
  • Conéctelos utilizando barras/acoplamientos rígidos, ver figura 01.

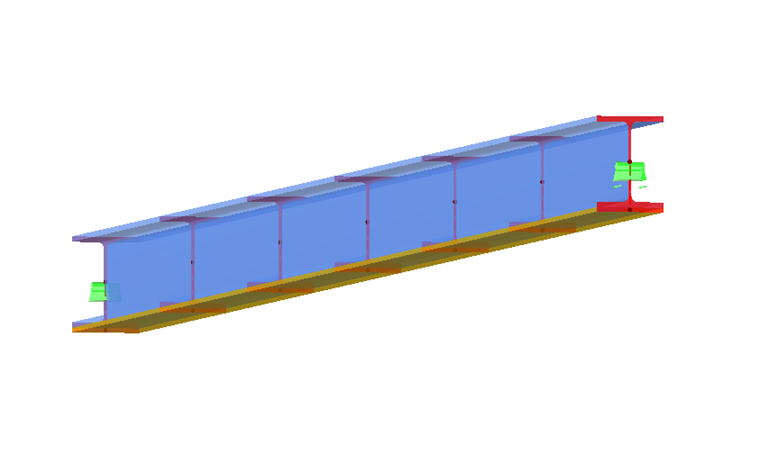

Figura 01 - Sección reforzada

Palabras clave

Amplificación Sección Retroactivamente viga de cuelgue
