¿Es posible crear visibilidades utilizando la interfaz COM?

Respuesta

Sí, es posible crear visibilidades a través de la interfaz COM (RF ‑ COM3/RS ‑ COM6). En el siguiente código, los elementos se seleccionan primero para una visibilidad. Esto se hace a través de Selecciones. Primero, actívelos con "rfEnableSelections", luego puede usar "rfSelectObjects" para seleccionar los objetos:

Sub set_visibility ()
' get interface from the opened model and lock the licence/program
Dim iModel As RFEM3.IrfStructure3
Establecer iModel = GetObject (, "RFEM3.Structure")
iModel.rfGetApplication.rfLockLicence
On Error GoTo e
'get interface for modeldata
Dim iModdata As RFEM3.IrfStructuralData4
Establecer iModdata = iModel.rfGetStructuralData
iModdata.rfEnableSelections True
iModdata.rfSelectObjects STR_MEMBER, "1-2"
'iModdata.rfSelectObjects STR_MEMBERS_SET, "1"
'iModdata.rfSelectObjects STR_NODE_SUPPORT, "1"
'obtener interfaz para ver
Atenúe el iView como RFEM3.IrfView2
Establecer iView = iModel.rfGetActiveView
iView.rfSetPartialView "prueba | vista"
'iView.rfSelectPartialView "test | view", PVM_SHOW, True, True
e: If Err.Number <> 0 entonces MsgBox Err.description,, Err.Source
iModel.rfGetApplication.rfUnlockLicence
Establecer iModel = Nothing

End Sub

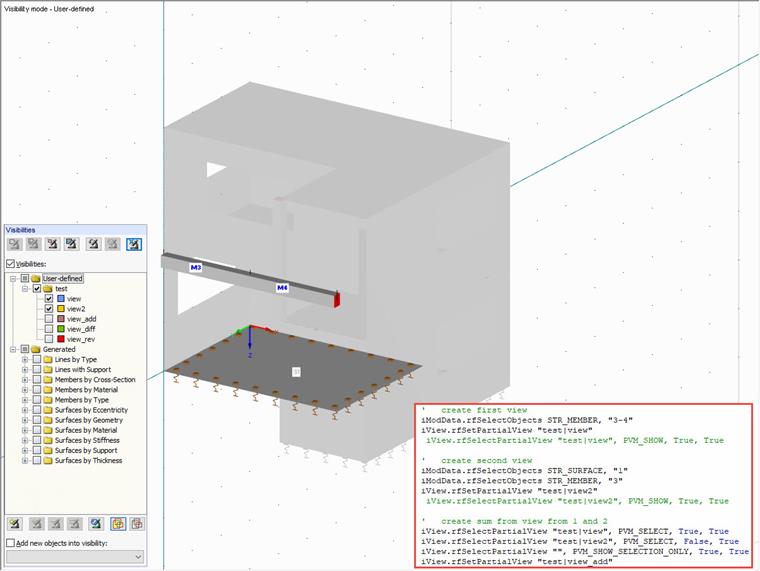

Puede usar la interfaz "iView" y el comando "rfSetPartialView" para crear una visibilidad. La descripción es especialmente importante aquí. El separador "|" asegura que se cree la visibilidad con el nombre "vista" en el grupo "prueba".

En el código, puede encontrar otros comandos comentados alternativos. Tenga en cuenta el comando "rfSelectPartialView", que le permite activar la visibilidad. Esta visibilidad se muestra, por ejemplo, directamente en RFEM (PVM_SHOW), dependiendo del comando set.

Palabras clave

visibilidades RfSetPartialView RfSelectPartialView
