Respuesta:
Las secciones de las barras siempre están relacionadas con el eje centroidal en RFEM/RSTAB. El renderizado se ajusta en consecuencia. Esto no influye en el cálculo.
Pregunta

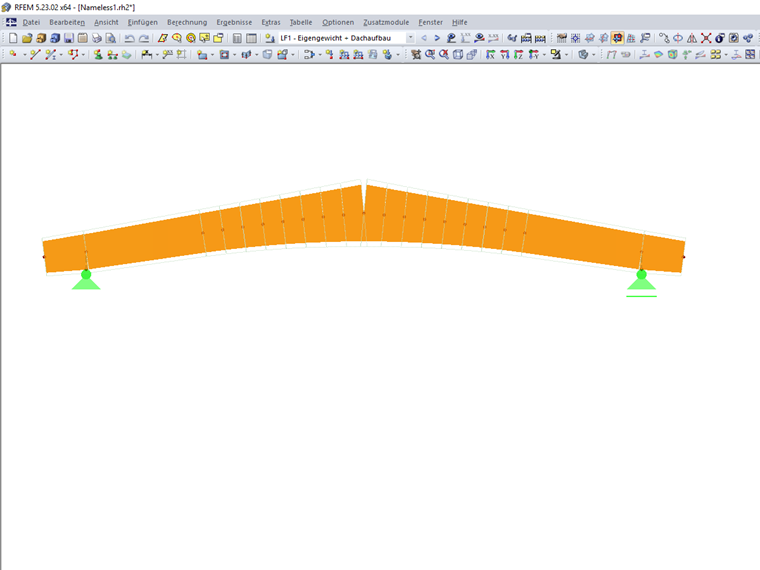

Después de abrir una viga de cubierta a dos aguas de RX-TIMBER en RFEM/RSTAB, se visualiza con un hueco en la zona del vértice. ¿Esto afecta al cálculo?
