Risposta:
Le sezioni trasversali delle aste sono sempre correlate all'asse del baricentro in RFEM/RSTAB. Il rendering viene adattato di conseguenza. Questo non ha influenza sul calcolo.
Domanda

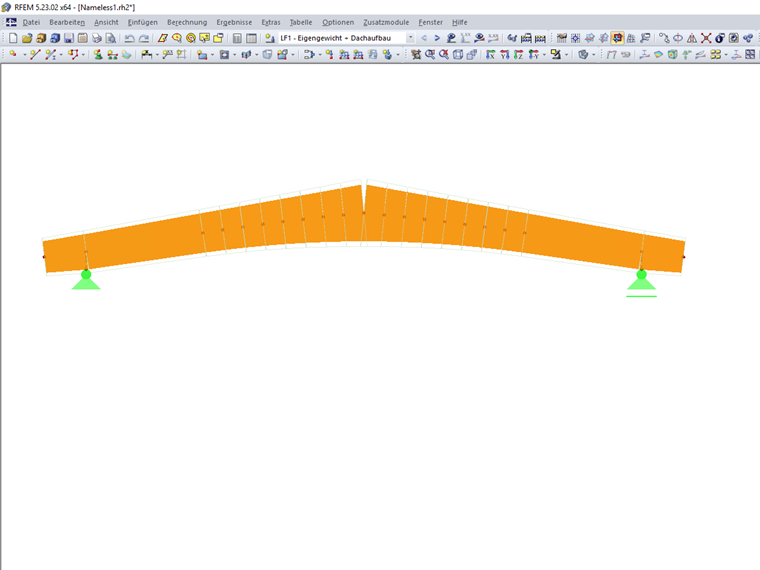

Dopo aver aperto una trave del tetto a due falde da RX‑TIMBER in RFEM/RSTAB, viene visualizzata con uno spazio nella zona dell'apice. Questo influenza il calcolo?
