¿Cómo puedo definir una tolerancia de material en el borde de un patrón de corte?

Respuesta

La adaptación de los patrones de corte se establece en las propiedades del patrón de corte. Para definir una tolerancia individual en un borde específico, proceda de la siguiente manera:


  1. Abra las propiedades del patrón de corte relevantes.
  2. Active la opción "Permisos" en la pestaña "General".

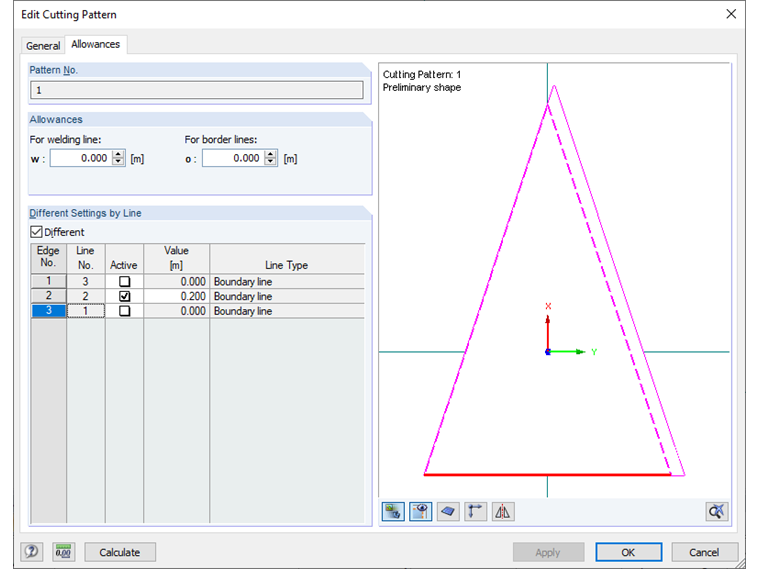

  3. En la pestaña "Tolerancias", active la opción "Diferentes" sobre la tabla.
  4. Seleccione la línea del borde afectada en la tabla, active la opción "Activa" y especifique la dimensión de la tolerancia.
  5. Confirme el cambio haciendo clic en el botón "Aplicar".
Por lo tanto, el programa agrega una banda de material al borde seleccionado después de realizar el aplanado y considerar todas las medidas de compensación.

Palabras clave

Tolerancia Bolsillo para cables Rollover Borde Patrón de corte
