Respuesta:

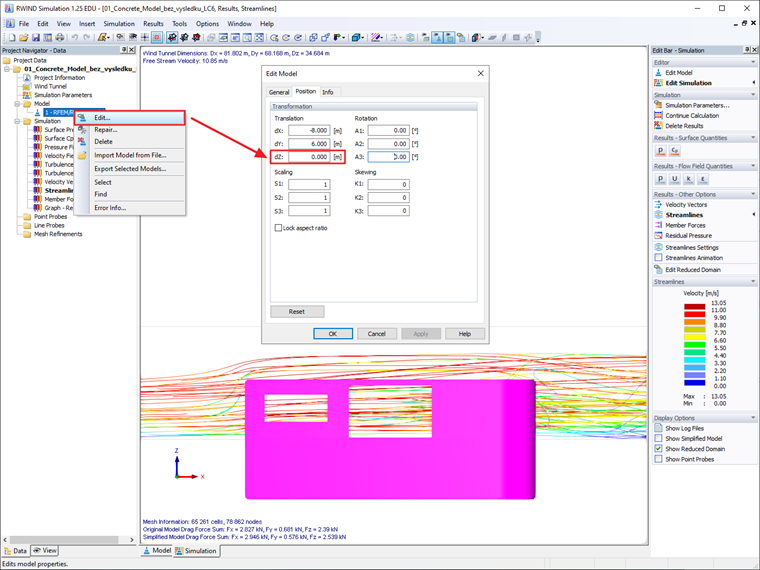

Puede influir en la posición del modelo importado utilizando el cuadro de diálogo Editar modelo directamente en RWIND Simulation.
Nivel de altitud del modelo
Vi en alguna parte que es posible establecer el nivel del suelo para un modelo en RWIND (por ejemplo, para un modelo con un sótano). Desafortunadamente, no puedo encontrar dónde establecer esto.
Autor
Ing. Martinec se encarga del servicio al cliente y las licencias de los estudiantes en la oficina checa.
