Antwort:

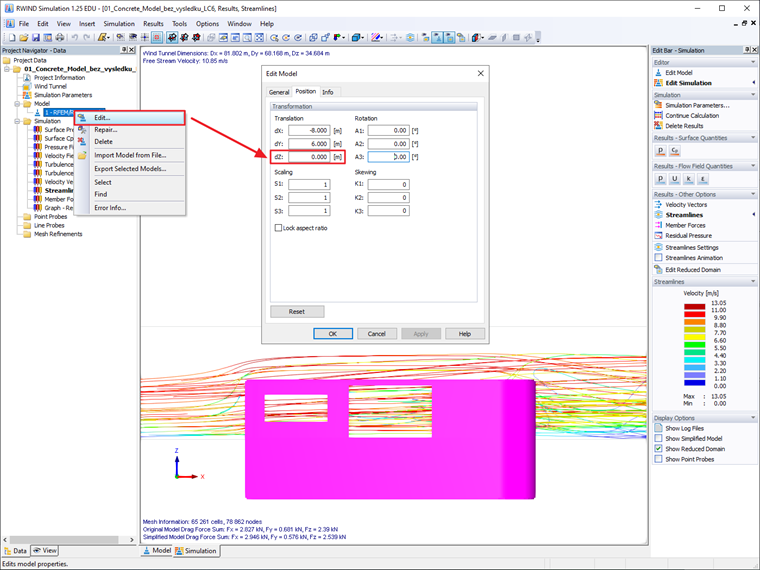

Die Lage des importierten Modells kann über den Dialog 'Modell bearbeiten' direkt in RWIND Simulation beeinflusst werden.
Höhenlage des Modells
Ich habe irgendwo gesehen, dass man für ein Modell in RWIND (z.B. für ein Modell mit Untergeschoss) das Geländeniveau einstellen kann. Leider kann ich nicht finden, wo ich das einstellen kann.
