Líneas de contorno no cerradas en RSECTION 1

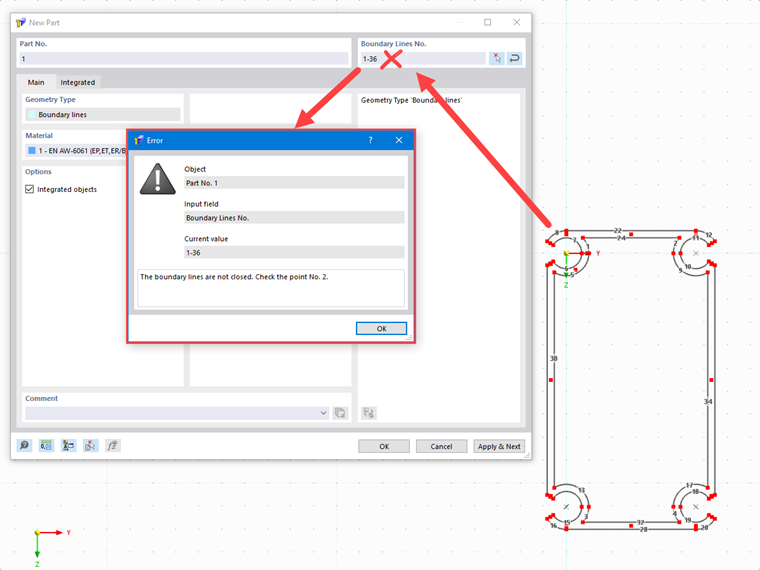

Al crear una nueva parte en RSECTION 1 utilizando todas las líneas de contorno, ¿por qué obtengo un error que dice que las líneas no están cerradas?


Respuesta:

La selección de líneas es incorrecta, ya que se han seleccionado todas las líneas.

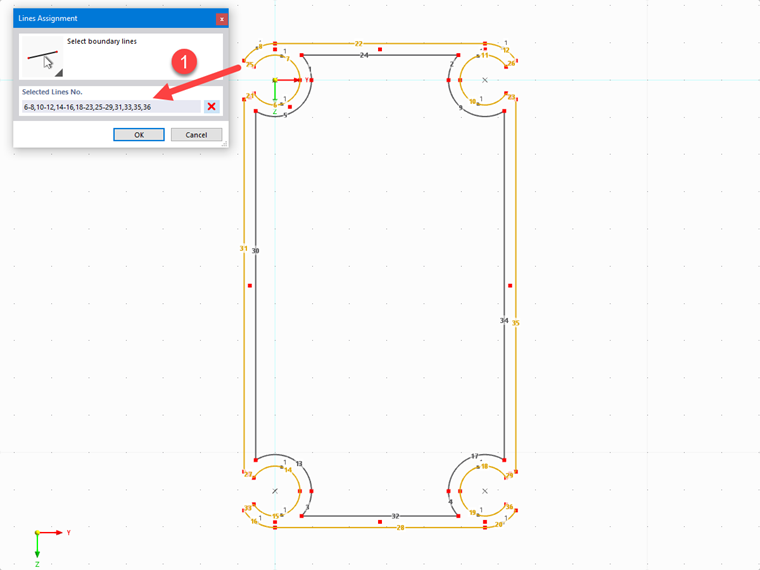

Primero, debe crear la línea seleccionando solo las líneas de contorno exteriores (1):

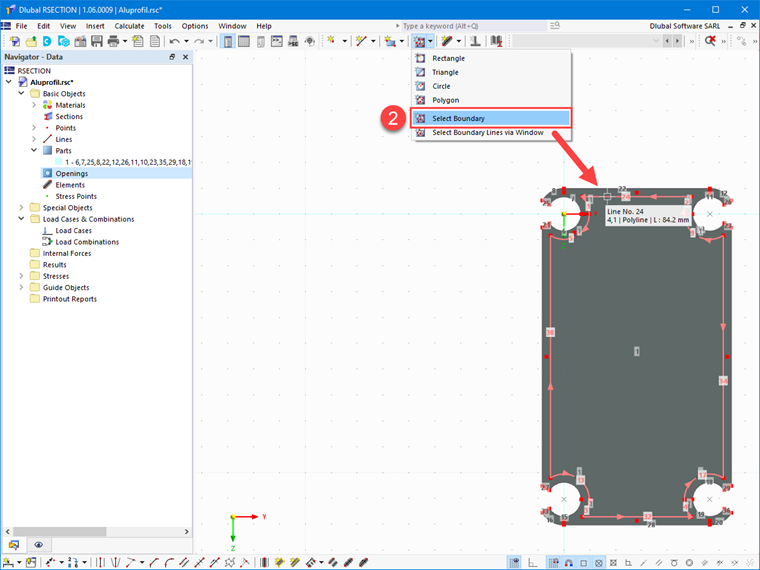

Luego, tiene que seleccionar la herramienta para crear aberturas desde las líneas de contorno (2):

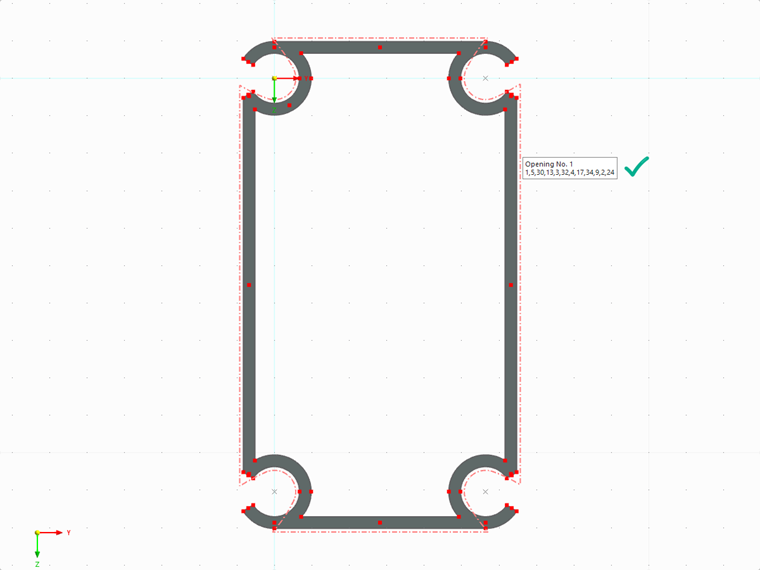

Cada línea de contorno que representa una abertura se puede seleccionar una por una.
