Acotación con flecha de barra

¿Cómo puedo mostrar la flecha de una barra directamente en el modelo?


Respuesta:

Para mostrar la flecha de una barra, proceda de la siguiente manera:

  1. Cree una acotación lineal en la barra. Esto se puede hacer por secciones o en toda la longitud de la barra.
  2. Muestre un desplazamiento global como resultado.
  3. Active la opción "Resultados en barras" en "Acotación" en el Navegador - Resultados.

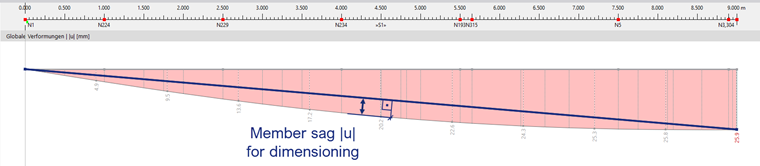

Ahora podrá leer la flecha de la barra en la acotación. Esto corresponde a la mayor magnitud de una línea imaginaria entre el inicio y el final desviados de la sección de la barra considerada.

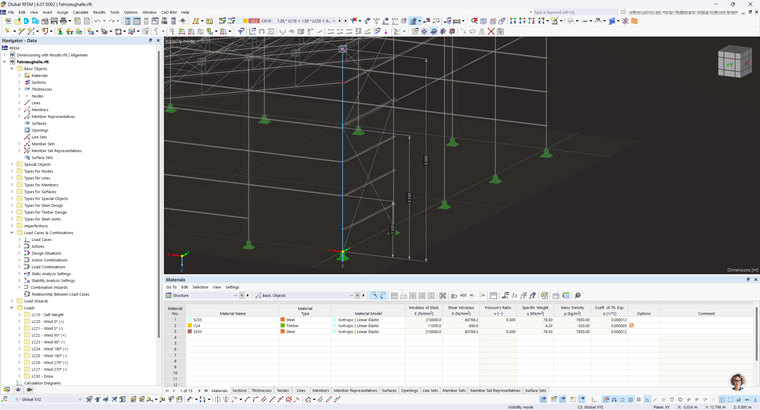

Paso 1: Crear una acotación lineal

Información

Asegúrese de que los nudos de la acotación se definan directamente en la barra o en la línea correspondiente.

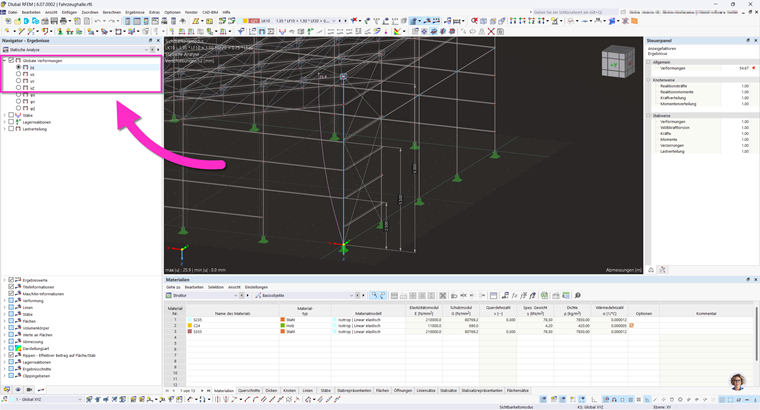

Paso 2: Mostrar el desplazamiento global

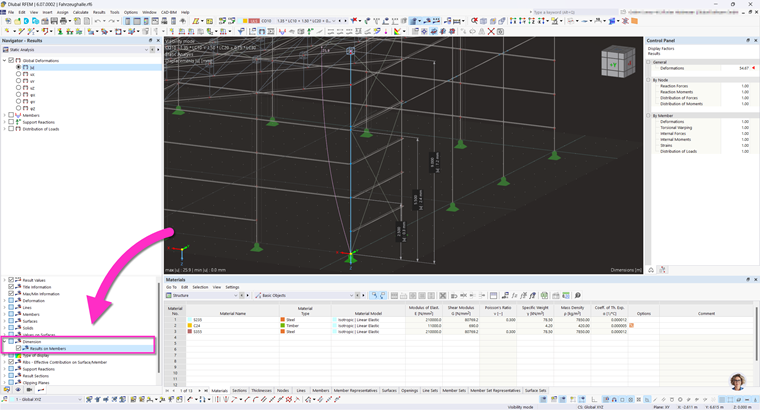

Paso 3: Activar resultados en barras
