Bemaßung mit Stabdurchhang

Wie kann ich den Durchhang eines Stabes direkt am Modell darstellen?


Antwort:

Um den Stabdurchhang darzustellen, gehen Sie wie folgt vor:

  1. Erstellen Sie eine lineare Bemaßung am Stab. Dies kann abschnittsweise oder über die gesamte Stablänge erfolgen.
  2. Zeigen Sie eine globale Verschiebung als Ergebnis an.
  3. Schalten Sie die Option "Ergebnisse an Stäben" unter "Abmessungen" im Navigator - Ergebnisse ein.

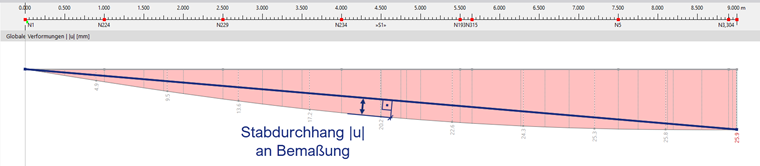

An der Bemaßung können Sie nun den Stabdurchhang ablesen. Dieser entspricht dem größten Stichmaß einer gedachten Linie zwischen dem ausgelenkten Anfang und Ende des betrachteten Stababschnittes.

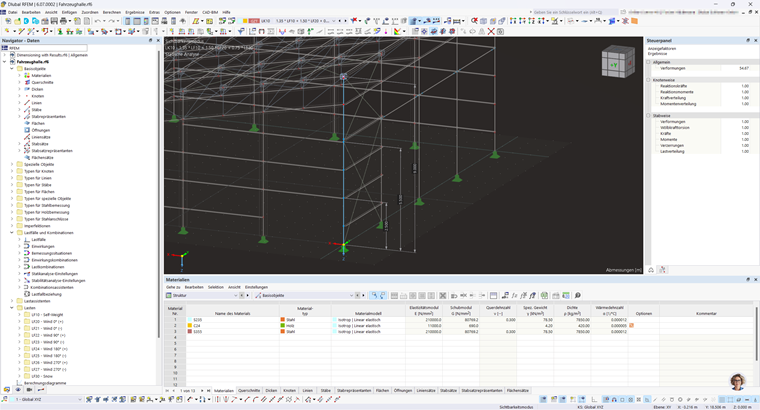

Schritt 1: Lineare Bemaßung erstellen

Info

Achten Sie darauf, dass die Knoten der Bemaßung entweder direkt auf dem Stab oder auf der dazugehörigen Linie definiert sind.

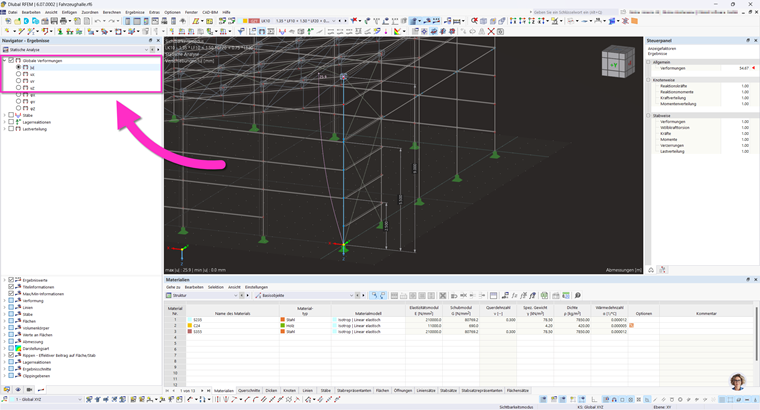

Schritt 2: Globale Verschiebung anzeigen

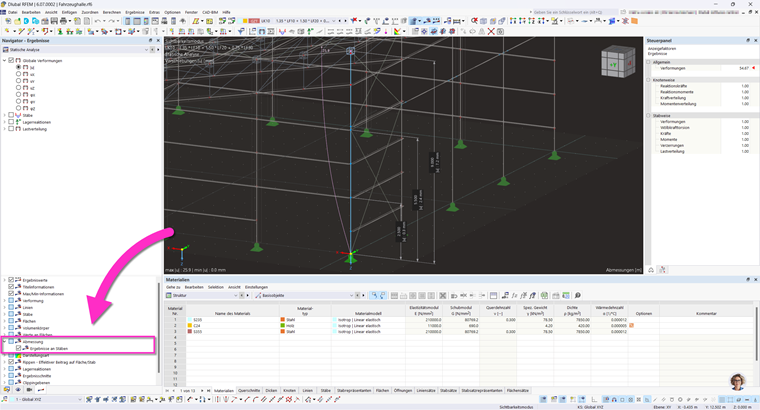

Schritt 3: Ergebnisse an Stäben einschalten
