Exportación de vigas de sección variable de Tekla Structures a RFEM 6

¿Cómo puedo exportar vigas de sección variable desde Tekla Structures a RFEM 6?


Respuesta:

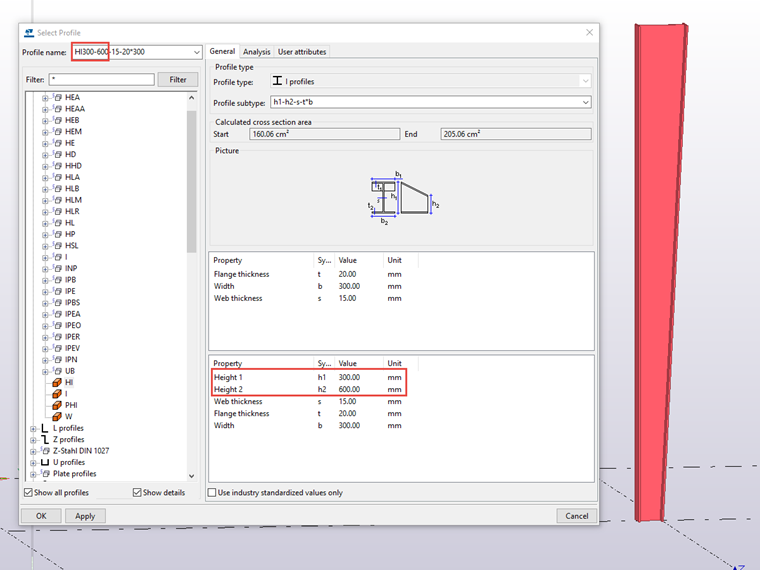

Tekla Structures crea vigas de sección variable introduciendo dos alturas diferentes en el nombre de la sección.

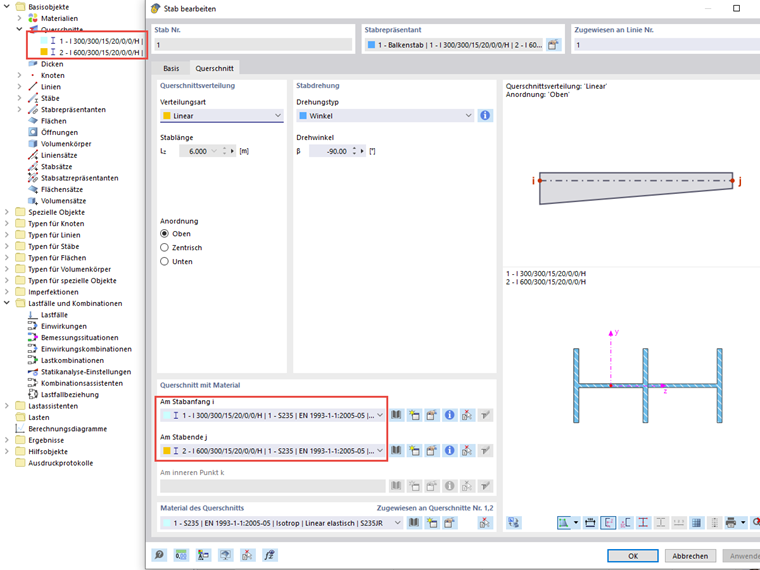

RFEM 6 crea vigas de sección variable linealmente asignando dos secciones con alturas diferentes al inicio y al final de la barra.

Para poder dividir la sección de sección variable en Tekla en dos secciones simples al exportar a RFEM 6, es necesario definir la conversión para ambas secciones simples.

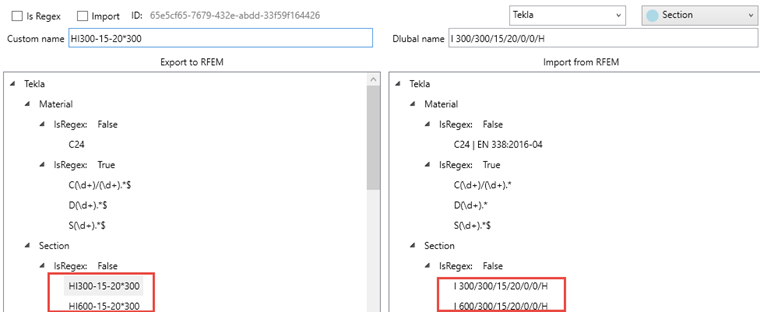

Para exportar la sección HI300-600-15-20*300 como una sección de canto variable, es necesario definir una conversión para las secciones individuales HI300-15-20*300 y HI600-15-20*300.

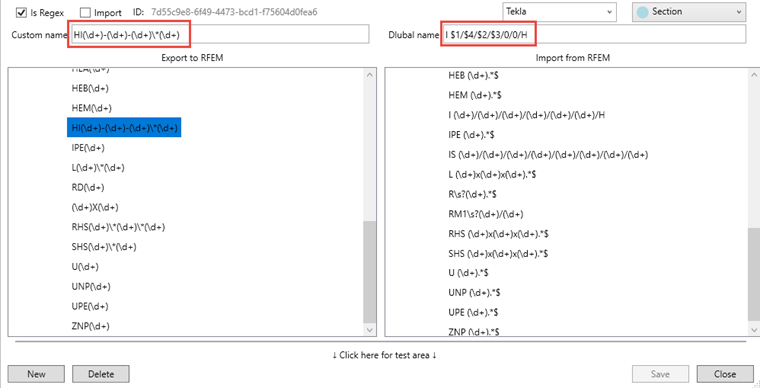

Puede usar expresiones regulares para evitar definir cada sección individualmente en la tabla de conversión.
De esta forma, puede convertir varias secciones a la vez.

Puede encontrar una explicación de la definición de expresiones regulares en la siguiente FAQ :
