Export nosníků s náběhy z programu Tekla Structures do programu RFEM 6

Jak mohu exportovat nosníky s náběhy z programu Tekla Structures do programu RFEM 6?


Odpověď:

V Tekla Structures se vytvoří nosníky s náběhy zadáním dvou různých výšek do názvu průřezu.

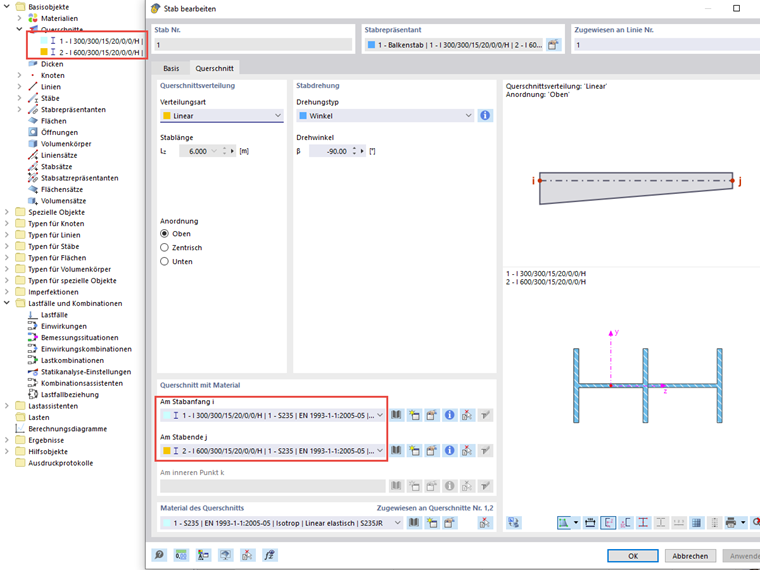

V programu RFEM 6 se vytvoří nosníky s lineárním náběhem přiřazením dvou průřezů s rozdílnou výškou na začátku a na konci prutu.

Aby bylo možné v programu Tekla při exportu do programu RFEM 6 rozdělit průřez s náběhy na dva samostatné průřezy, je třeba definovat konverzi pro oba samostatné průřezy.

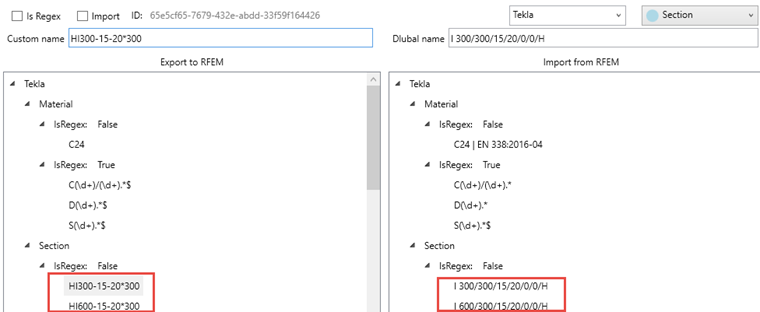

Aby bylo možné exportovat např. průřez HI300-600-15-20*300 jako průřez s náběhy, je třeba definovat také konverzi pro průřezy HI300-15-20*300 a HI600-15-20*300.

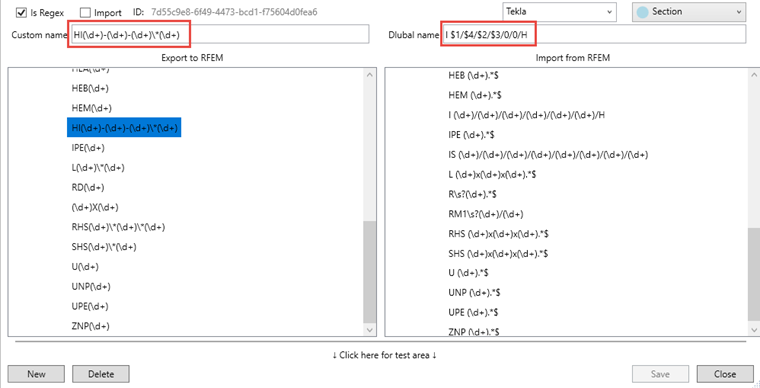

Pomocí regulárních výrazů se lze vyhnout tomu, aby musel být v převodní tabulce definován každý průřez zvlášť.
Tímto způsobem lze v najednou převést několik průřezů.

Vysvětlení k definici regulárních výrazů najdete v následujícím FAQ :
