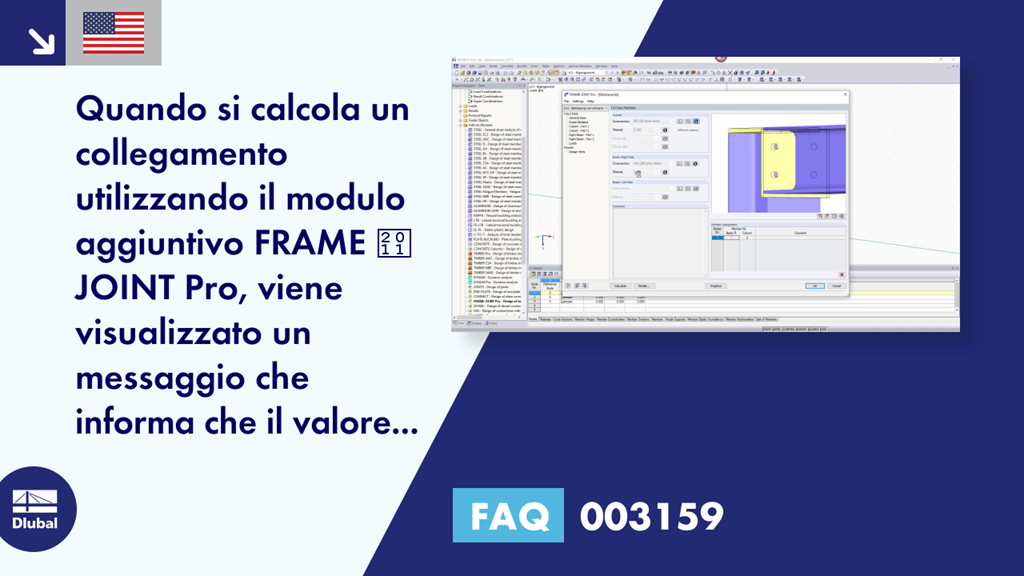

[EN] FAQ 003159 | Quando si calcola un collegamento con il modulo aggiuntivo FRAME-JOINT Pro, viene visualizzato un messaggio che indica che il valore è fuori dall'intervallo consentito (valore provvisorio: 160, valore minimo 200). Cosa significa la nota menzionata?
Video
Primi passi con RFEM
Domanda
Quando si calcola un collegamento con il modulo aggiuntivo FRAME-JOINT Pro, viene visualizzato un messaggio che indica che il valore è fuori dall'intervallo consentito (valore provvisorio: 160, valore minimo 200). Cosa significa la nota menzionata?Risposta
Spesso capita che le dimensioni dell'asta non corrispondono.
Nel modello di esempio, la trave ha una larghezza dell'ala di 200 mm e il vincolo della colonna di 160 mm.
Questo giunto non è ammesso nel modulo aggiuntivo perché la larghezza dell'ala della colonna deve essere almeno pari alla larghezza dell'ala dell'elemento strutturale da collegare. Non appena le sezioni trasversali saranno definite secondo questa regola, anche il progetto del collegamento sarà perfetto.
