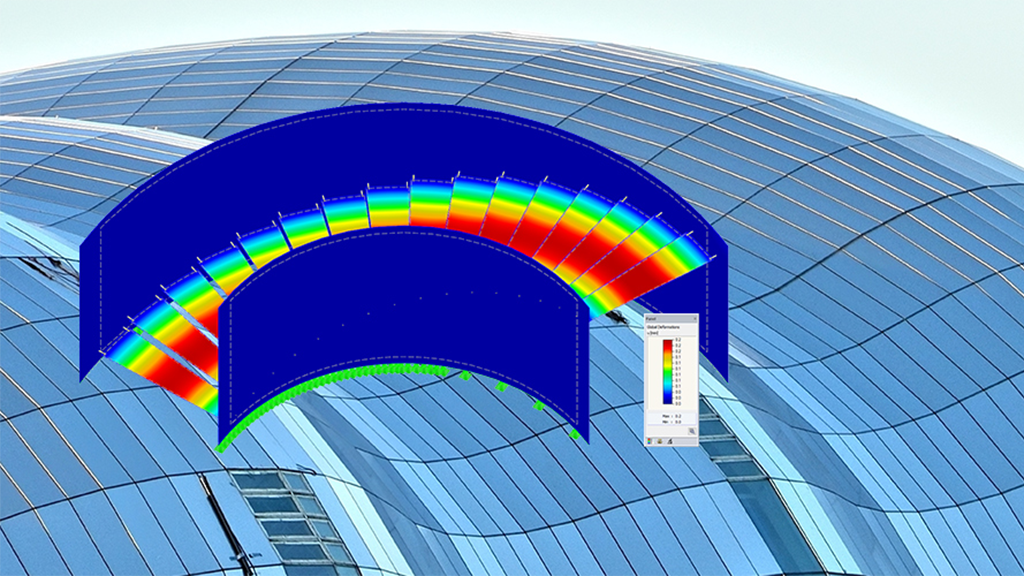

Soluzione per strutture in vetro
Generazione di carichi del vento basata su CFD per qualsiasi tipo di struttura
RWIND 2 è un programma (galleria del vento digitale) per la simulazione numerica dei flussi del vento attorno a qualsiasi geometria di un edificio con determinazione dei carichi del vento sulle loro superfici. Può essere utilizzato come applicazione stand-alone o utilizzato insieme a RFEM e RSTAB per una completa analisi e progettazione strutturale.
Software di analisi strutturale BIM aperto
I programmi di analisi strutturale di Dlubal Software possono essere facilmente integrati nel processo di Building Information Modeling (BIM). L'elevato numero di interfacce consente di scambiare i dati dei modelli di edifici digitali con RFEM o RSTAB. Utilizzare il Webservice (un'interfaccia programmabile) per leggere o scrivere i dati da o verso RFEM e RSTAB.
Assistenza tecnica e formazione
Offriamo un supporto professionale e molti servizi per aiutarti a trovare una soluzione rapida ed efficiente per i tuoi progetti.
Prodotti precedenti
Per un'analisi con spettro di risposta dei modelli di edifici, è possibile visualizzare i coefficienti di sensibilità per le direzioni orizzontali per piano.
Queste cifre chiave consentono di interpretare la sensibilità agli effetti di stabilità.
Il coefficiente di rilevanza modale (MRF) può aiutarti a valutare in che misura elementi specifici partecipano a una forma modale specifica. Il calcolo si basa sull'energia di deformazione elastica relativa di ogni singola asta.
L'MRF può essere utilizzato per distinguere le forme modali locali e le globali. Se più aste singole mostrano un MRF significativo (ad esempio, > 20%), l'instabilità dell'intera struttura o di una sottostruttura è molto probabile. D'altra parte, se la somma di tutti gli MRF per un modo proprio di vibrare è intorno al 100%, ci si può aspettare un fenomeno di stabilità locale (ad esempio, instabilità di una singola barra).
Inoltre, l'MRF può essere utilizzato per determinare i carichi critici e le lunghezze di instabilità equivalenti di alcune aste (ad esempio, per la verifica di stabilità). Le forme modali per le quali un'asta specifica ha valori MRF piccoli (ad esempio, < 20%) possono essere trascurate in questo contesto.
L'MRF viene visualizzato per forma modale nella tabella dei risultati in Analisi di stabilità → Risultati per aste → Lunghezze libere d'inflessione e carichi critici.
È possibile utilizzare il componente "Taglio piastra" per tagliare le piastre (ad esempio, fazzoletti, piastre d'anima e così via). Sono disponibili vari metodi di taglio:
- Piano: Il taglio viene eseguito sulla superficie più vicina alla piastra di riferimento.
- Superficie: Vengono tagliate solo le parti di intersezione delle piastre.
- Box di contorno: La dimensione più esterna costituita da larghezza e altezza viene ritagliata dalla piastra come un rettangolo.
- Inviluppo convesso: L'inviluppo esterno della sezione trasversale viene utilizzato per il taglio della piastra. Se ci sono raccordi nei nodi d'angolo della sezione trasversale, il taglio viene adattato ad essi.
In RFEM 6 e RSTAB 9, è possibile esportare la grafica lineare nel formato SVG (grafica vettoriale).
SVG sta per Scalable Vector Graphics ed è un formato di file basato su XML per la visualizzazione di grafici vettoriali bidimensionali. Questi grafici vettoriali possono essere ridimensionati senza perdite. È possibile modificare i file SVG utilizzando editor di testo, incorporarli nei siti Web e aprirli nei browser normali
