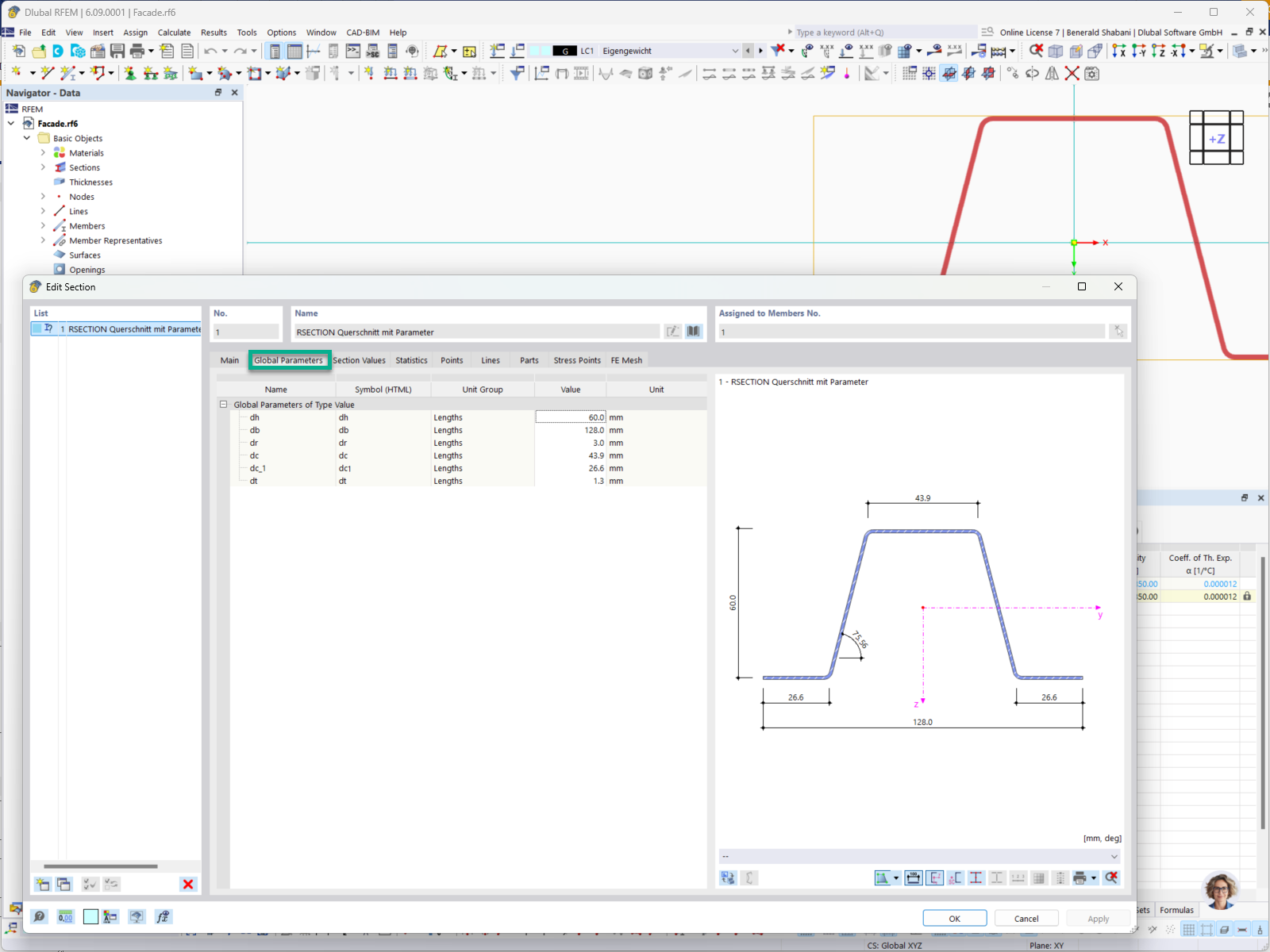

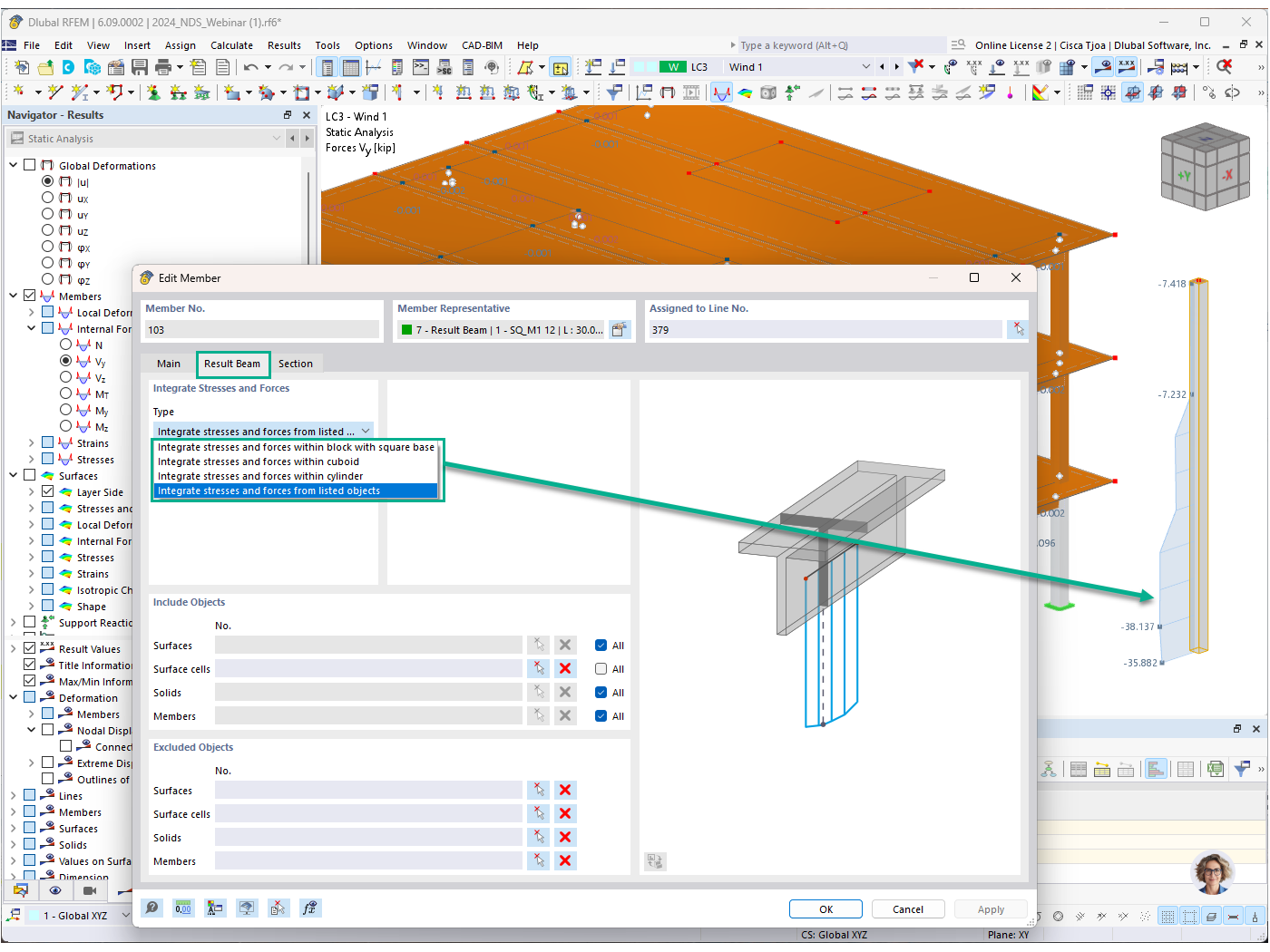

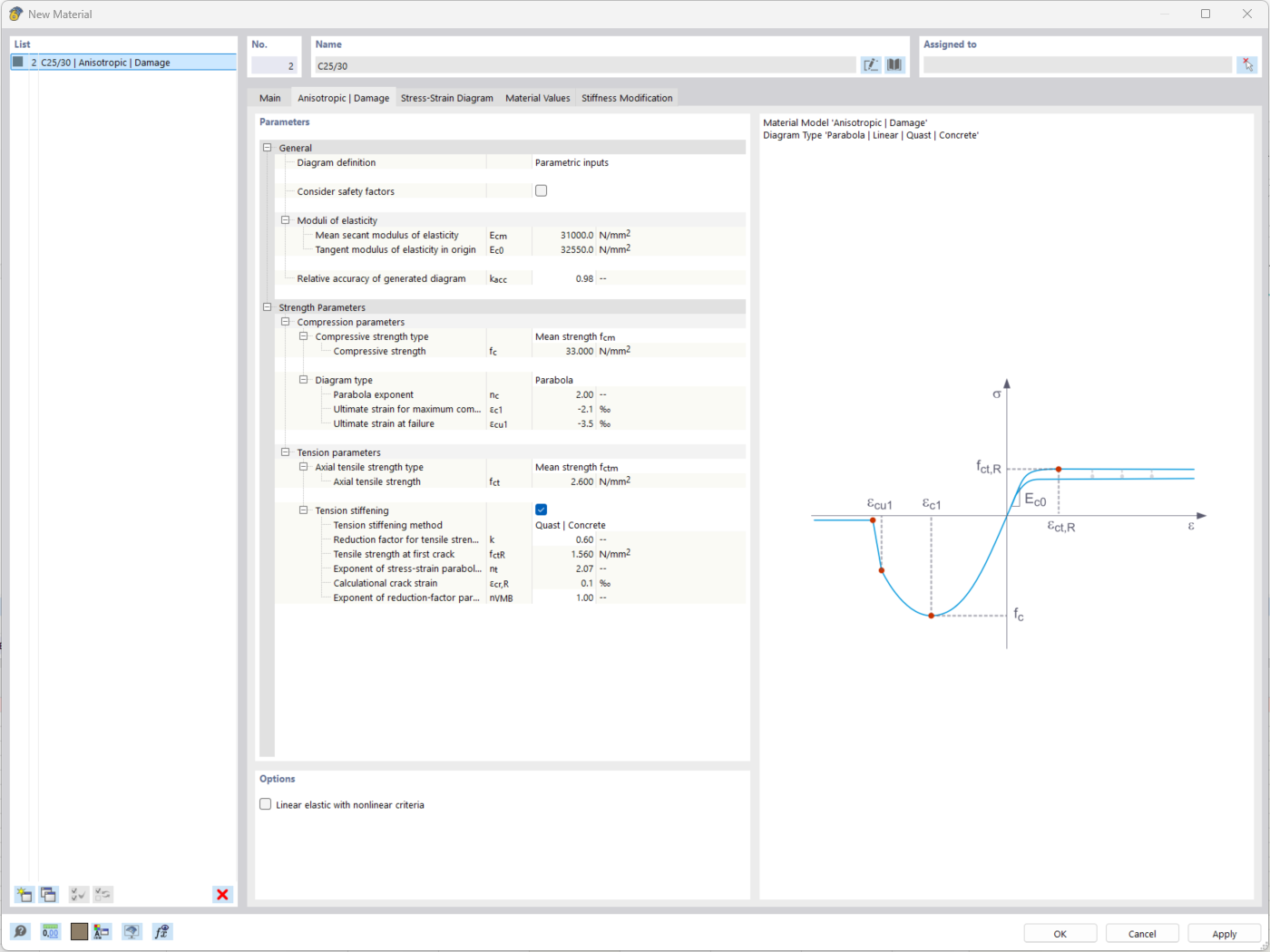

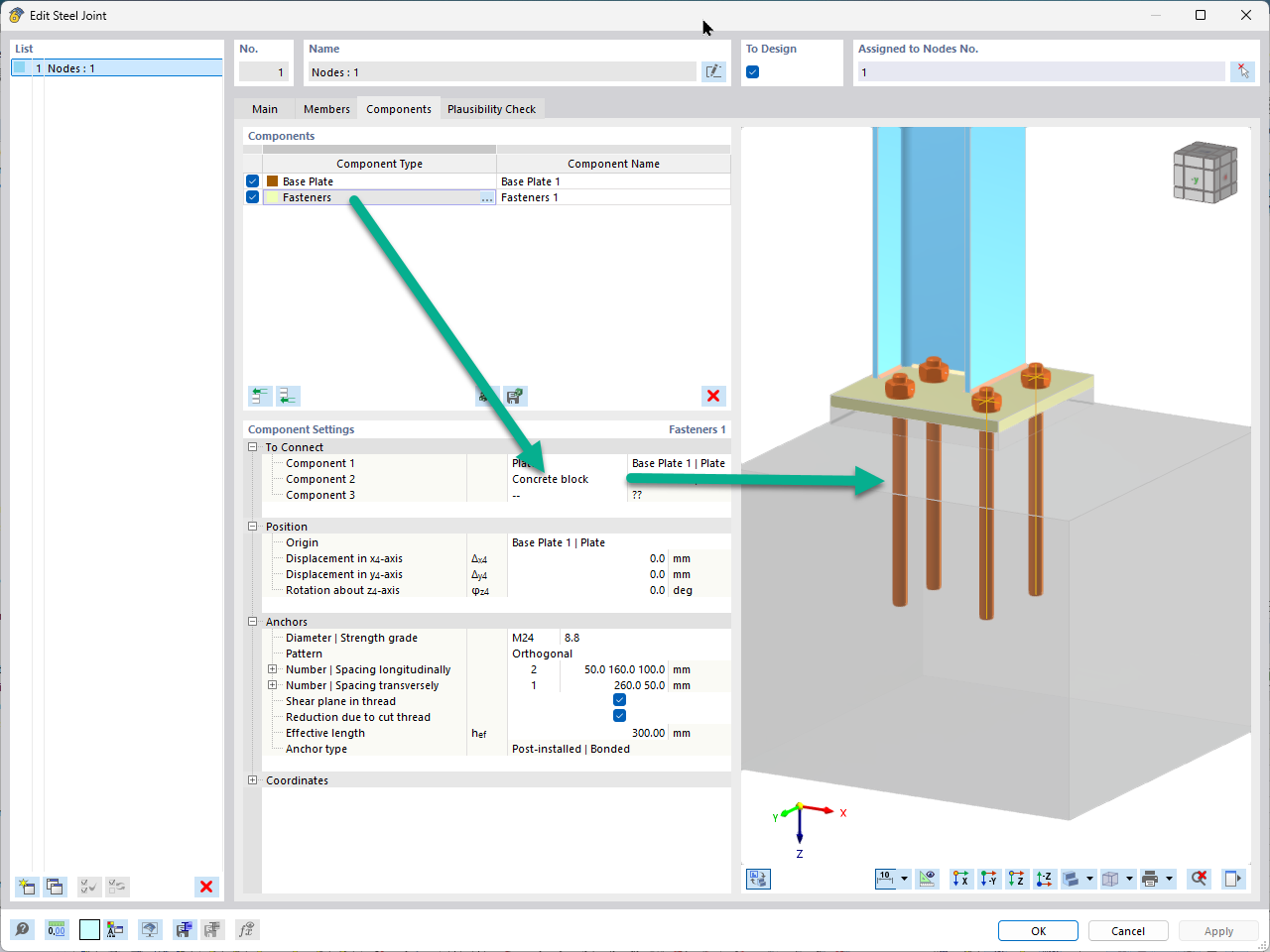

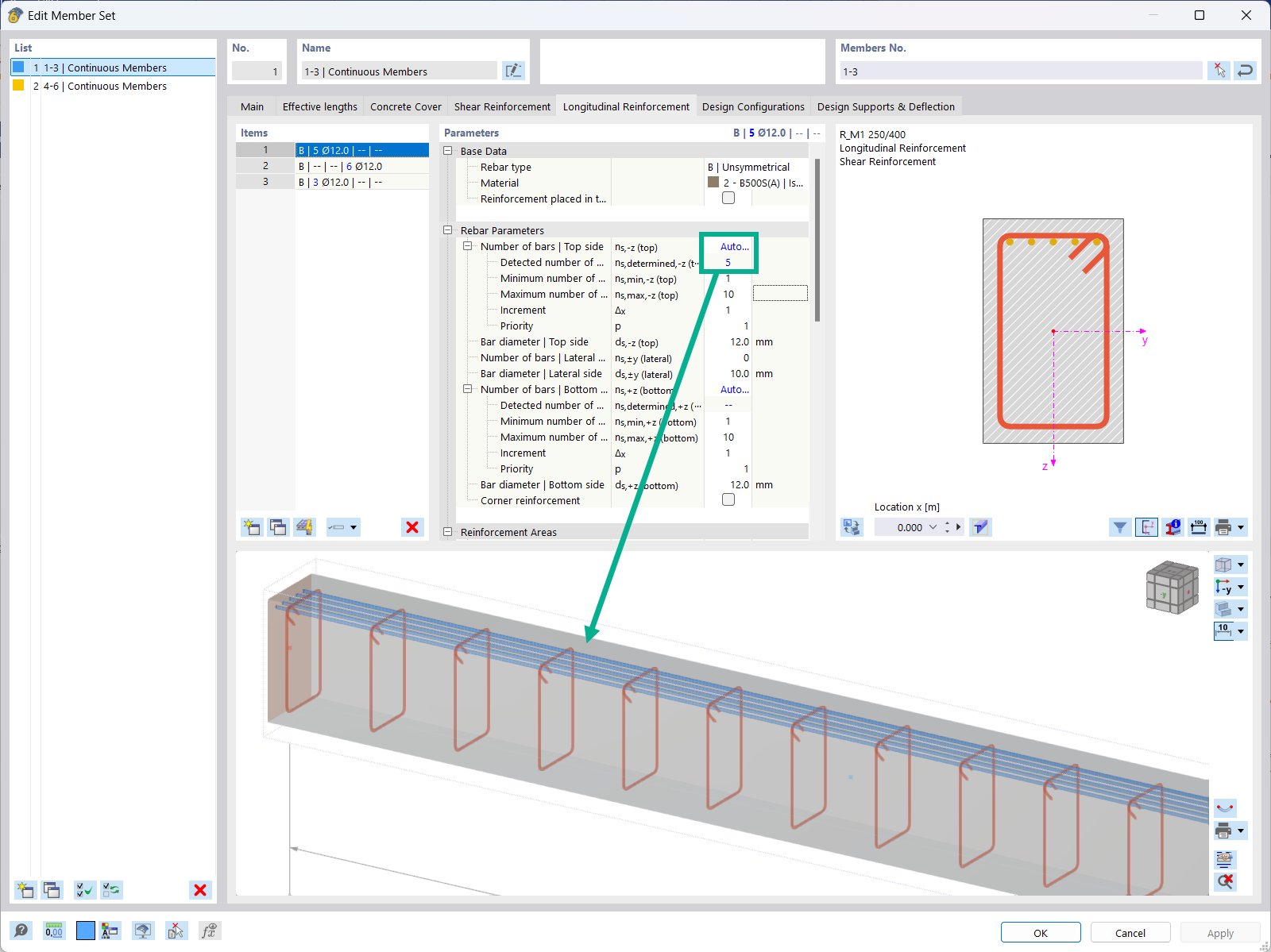

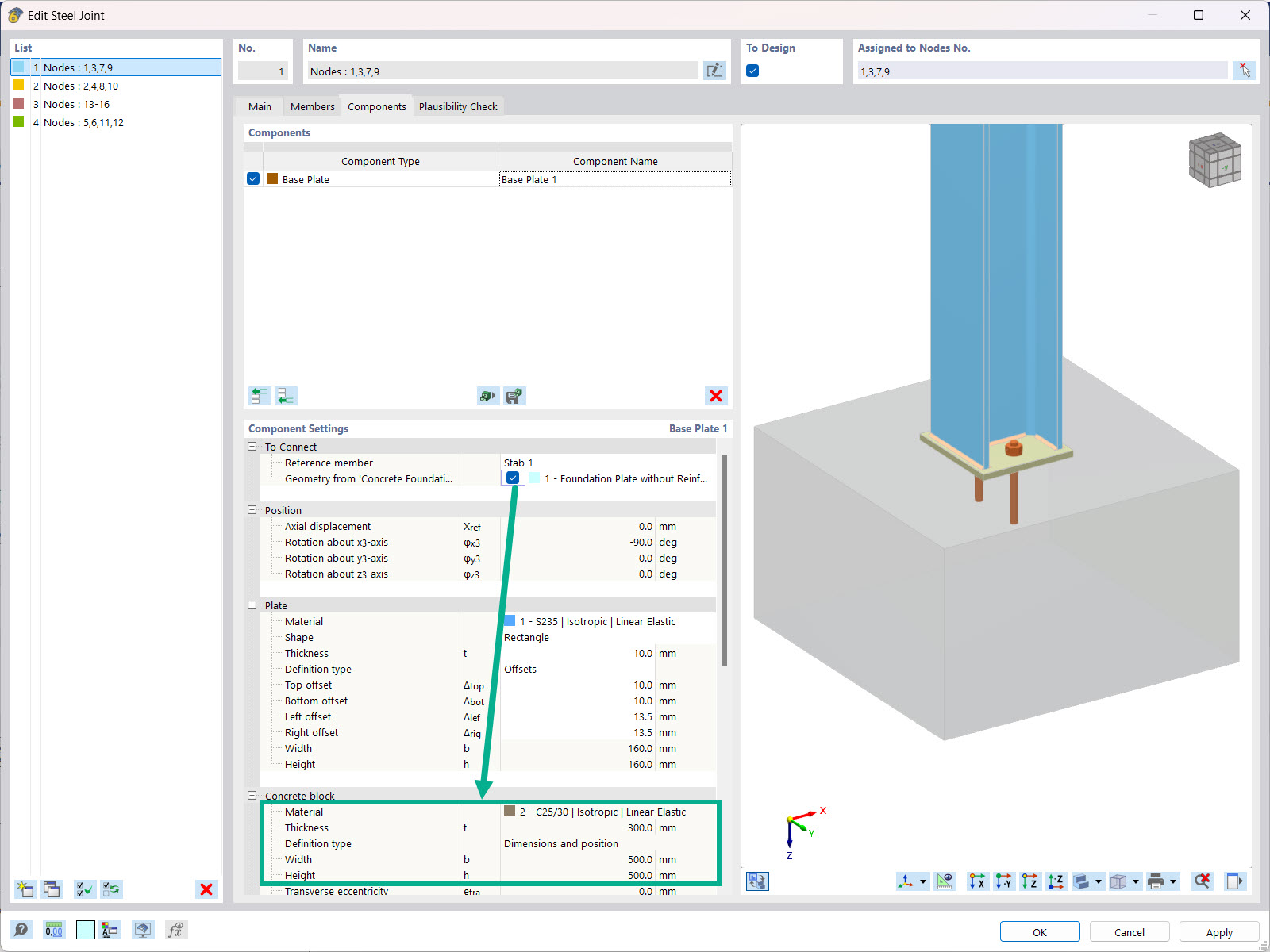

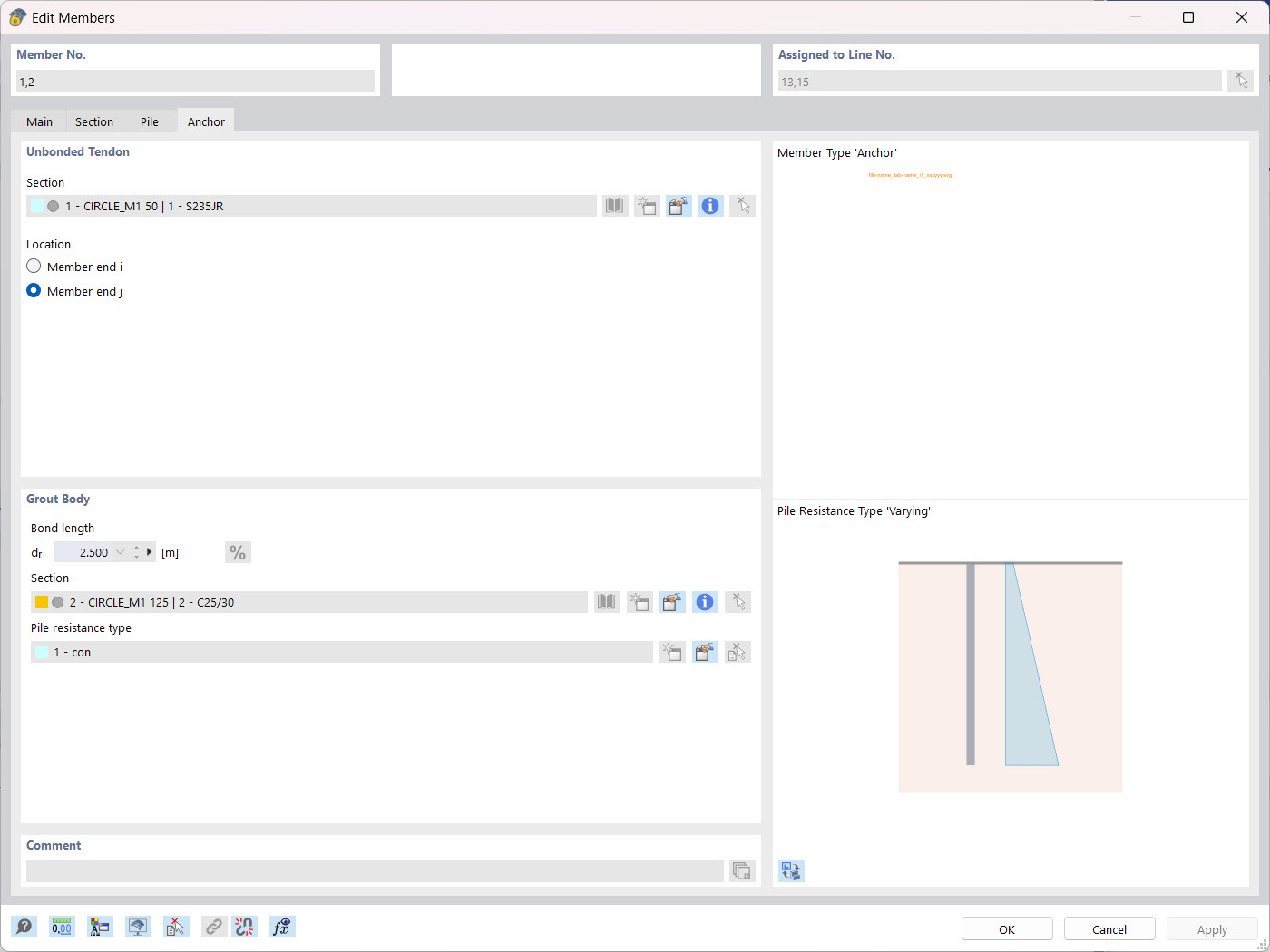

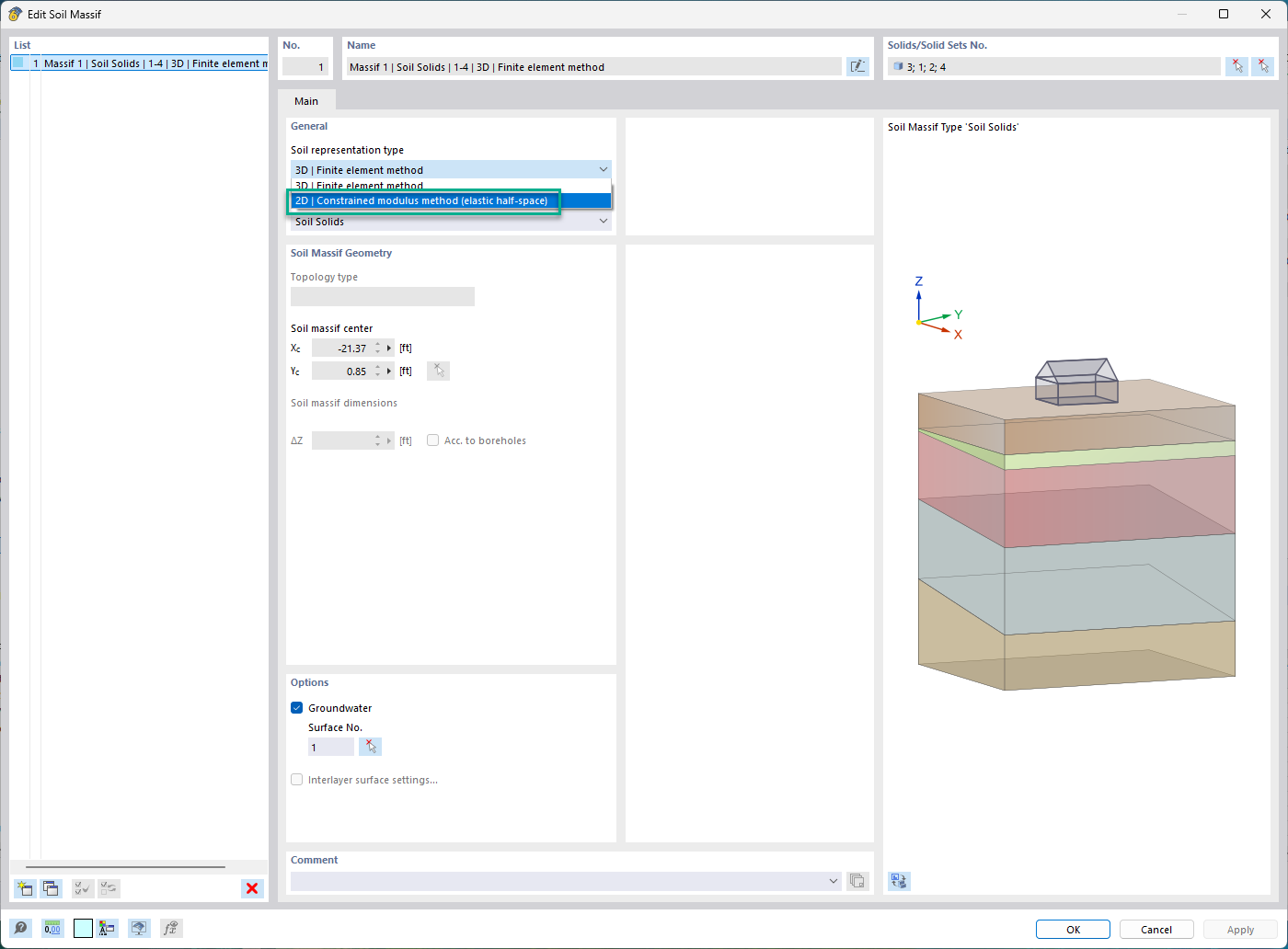

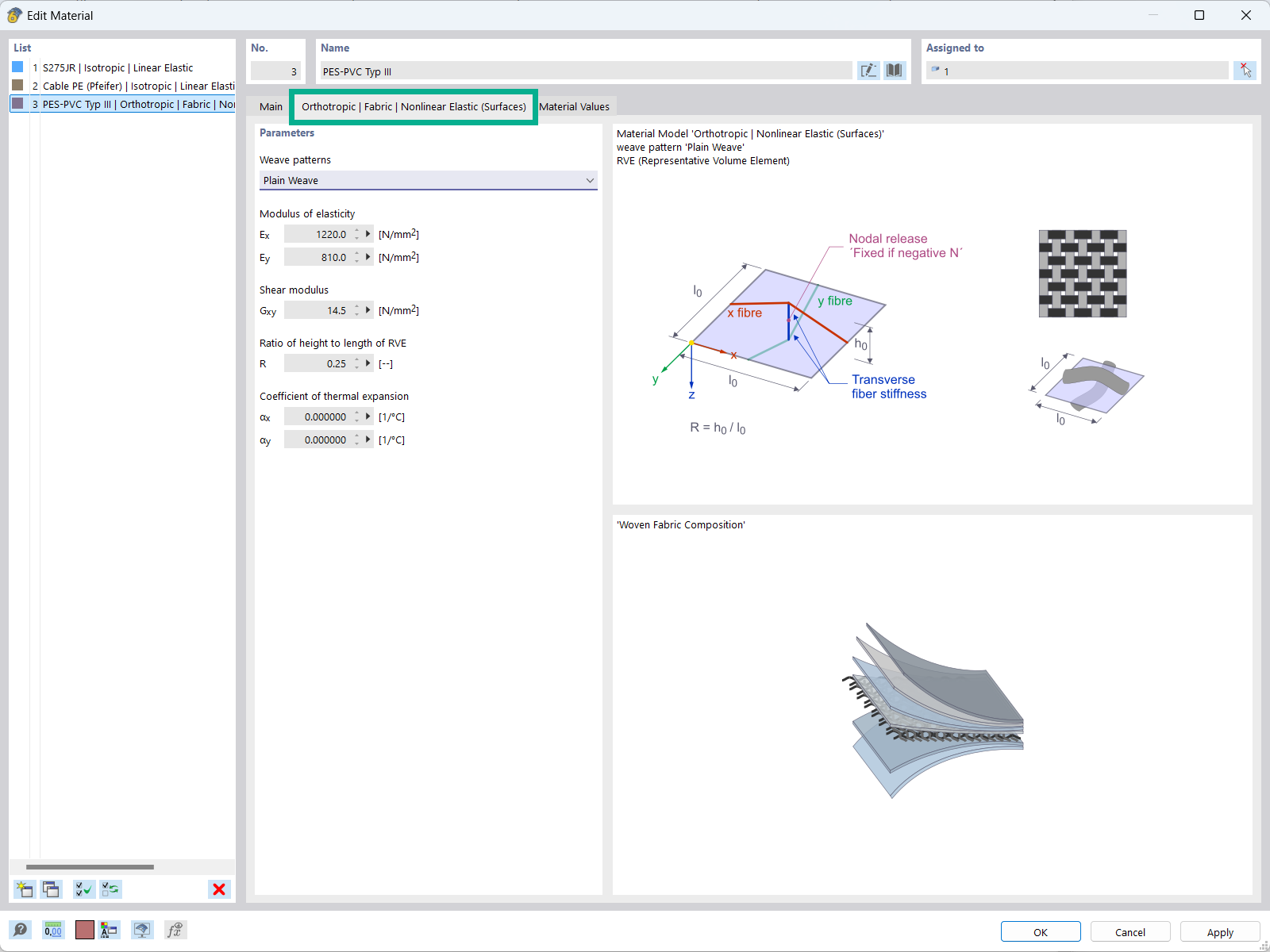

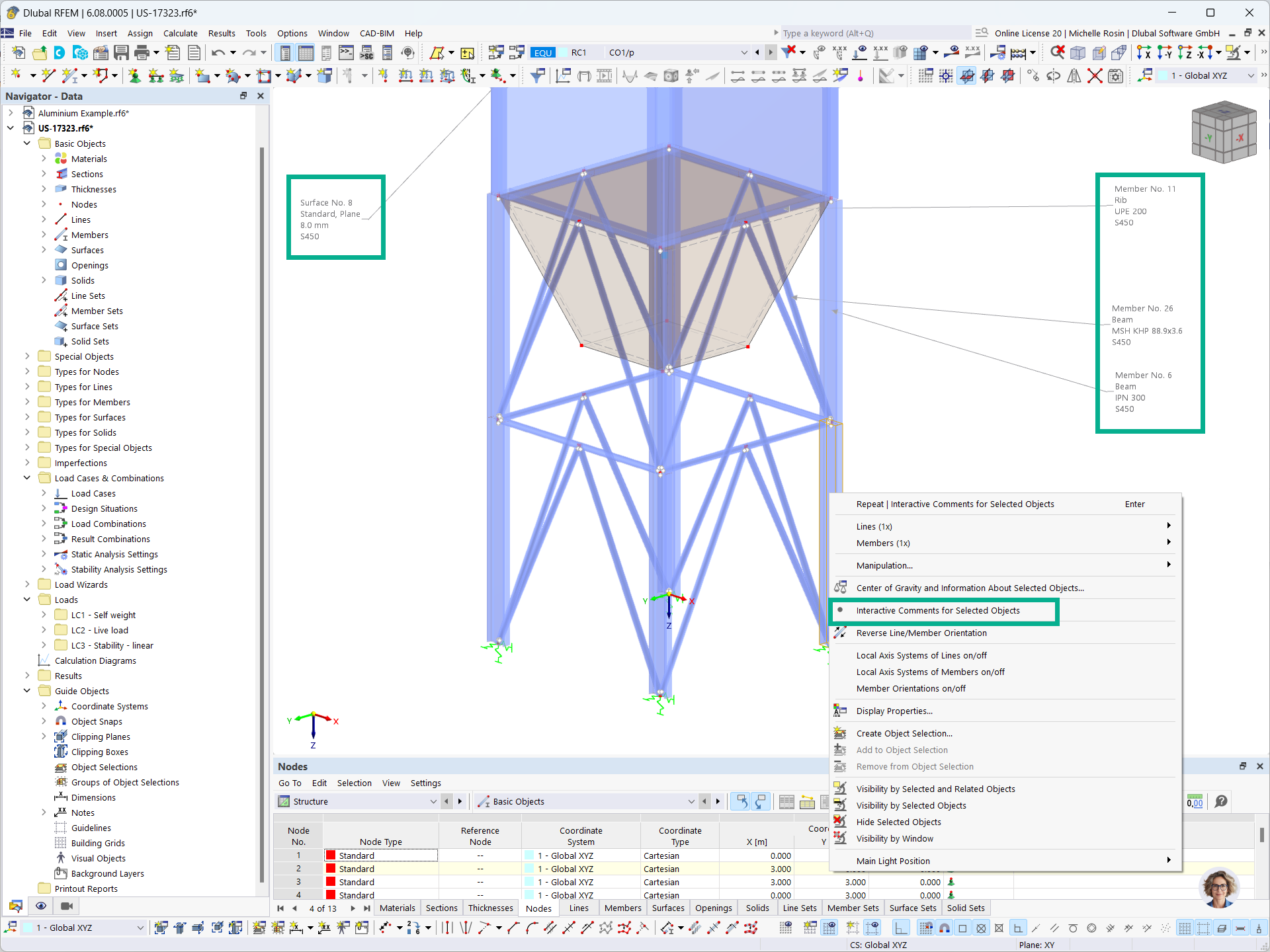

Caratteristiche del prodotto

I risultati dei solidi possono essere visualizzati come punti 3D colorati negli elementi finiti.

Il tipo di visualizzazione dei risultati è stato esteso alle isolinee. I valori risultanti possono ora essere visualizzati sulle isolinee.

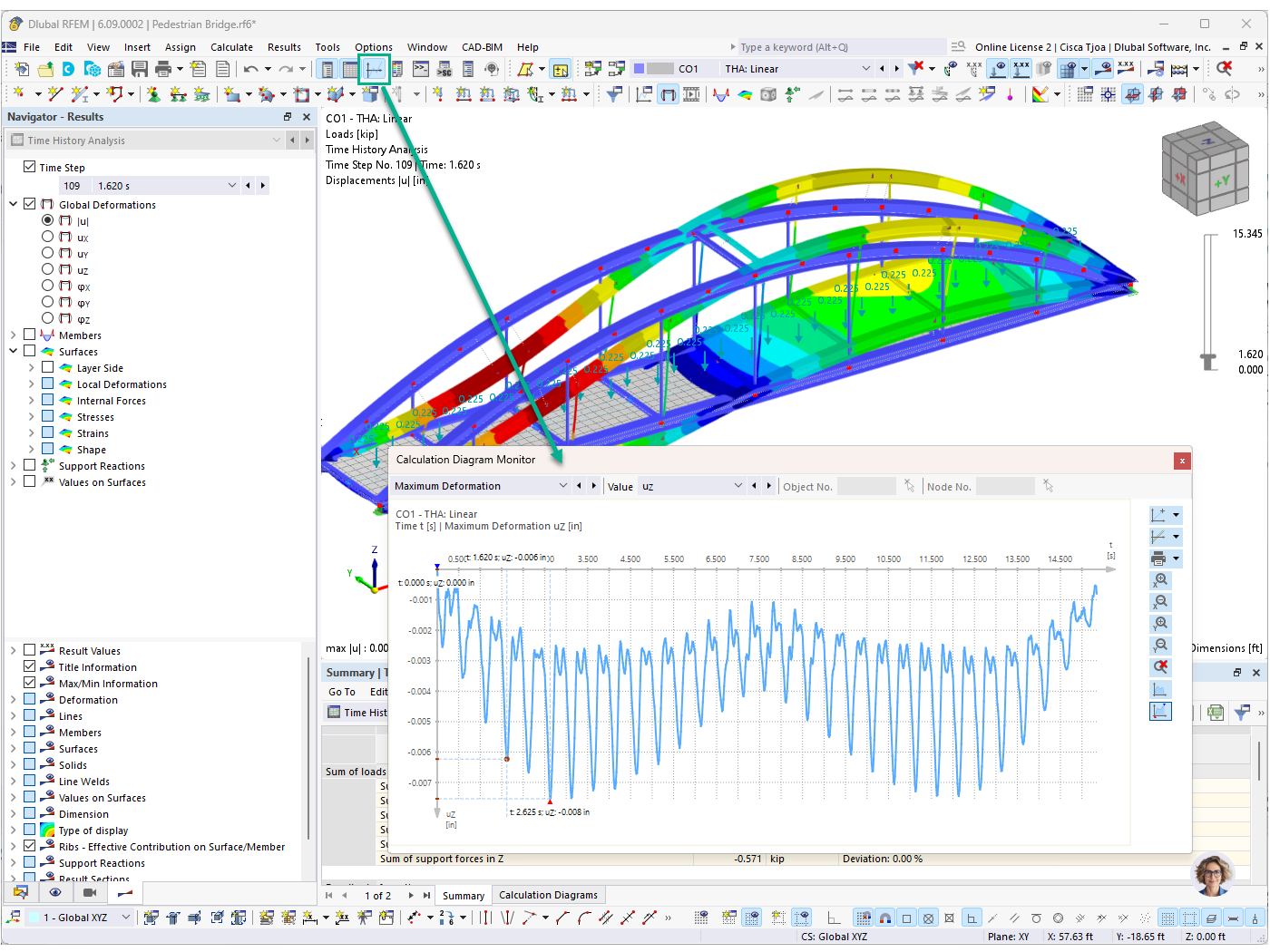

Estensione delle impostazioni dell'analisi strutturale con l'opzione "Diagrammi di analisi" per la creazione di diagrammi di analisi definiti dall'utente.

Estensione delle tabelle dei risultati delle superfici in relazione alla tensione e alla deformazione per strato di spessore.

Collegamento logico dei capitoli del manuale con la funzione di guida "F1". Con la funzione di guida "F1", il programma apre il capitolo del manuale corrispondente dalla scheda del menu attualmente visualizzata.

Estensione della definizione del solido con l'opzione "Griglia per risultati" per l'organizzazione dei punti della griglia nello spazio del volume. Tra le altre, il baricentro può essere impostato come origine. C'è anche la possibilità di attivare o disattivare la visibilità della griglia per i risultati numerici nella visualizzazione del navigatore in Oggetti base.

Spesso è necessario trascurare le masse, specialmente quando l'output dell'analisi modale deve essere impiegato nell'analisi sismica, dove è necessario il 90% della massa modale efficace in ogni direzione per il calcolo. Pertanto, è possibile trascurare le masse in tutti i vincoli esterni fissi dei nodi e delle linee in modo che il programma disattivi automaticamente le masse ad esse associate, ma è anche possibile selezionare manualmente gli oggetti per i quali le masse dovrebbero essere trascurate per l'analisi modale. Quest'ultimo è mostrato nell'immagine, dove è stata effettuata una selezione definita dall'utente e gli oggetti, così come le componenti della massa associate, sono stati selezionati per trascurare le masse.

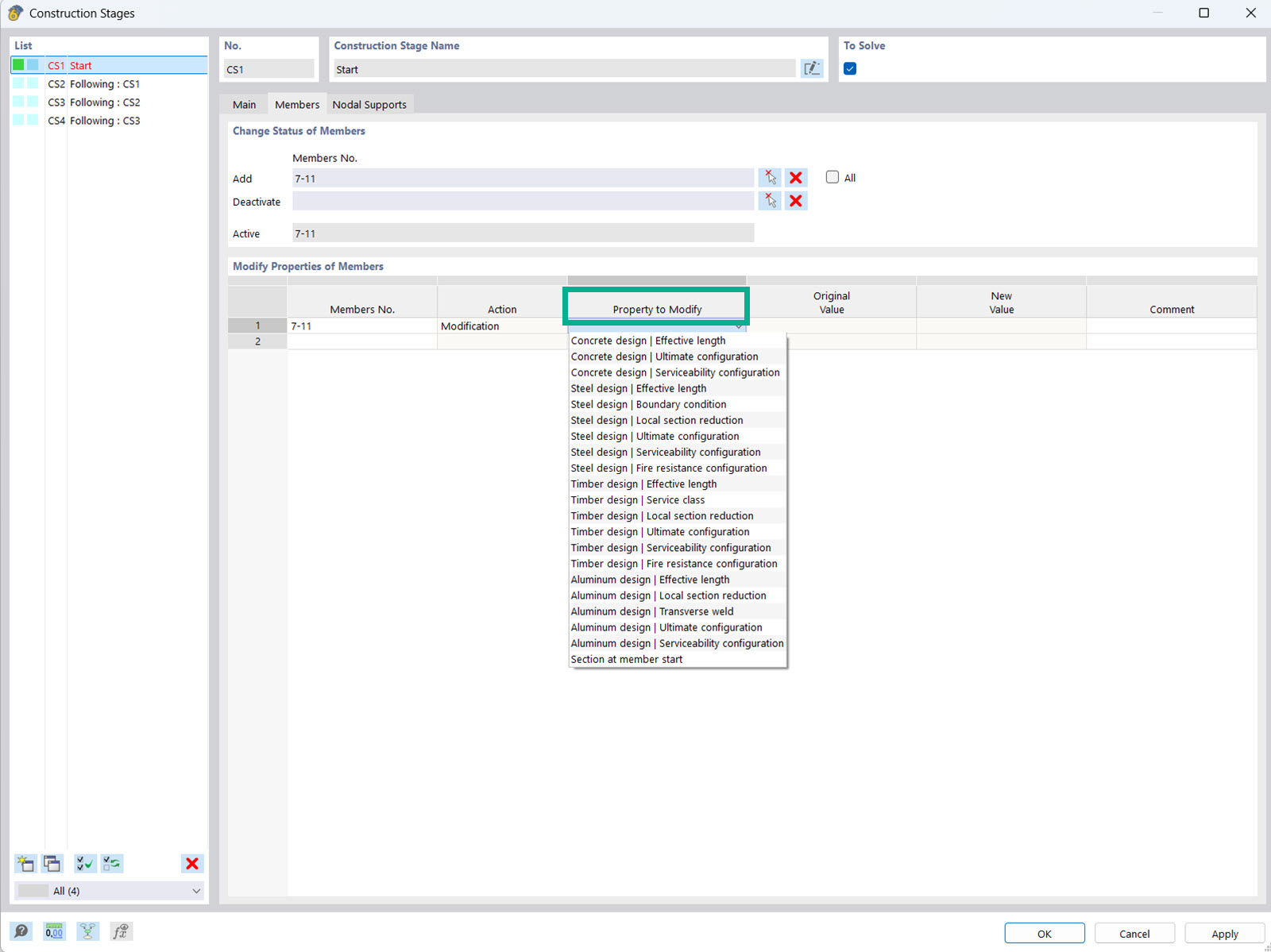

Le modifiche strutturali possono essere facilmente definite nei casi di carico del tipo di analisi modale. Ad esempio, è possibile modificare individualmente le rigidezze di materiali, sezioni trasversali, aste, superfici, cerniere e vincoli esterni. È possibile modificare le rigidezze anche per alcuni add-on di verifica. Una volta selezionati gli oggetti, le loro proprietà di rigidezza saranno adattate al tipo di oggetto e puoi definirle in schede separate.

Come mostrato nell'immagine, le imperfezioni possono anche essere prese in considerazione quando si definisce un caso di carico dell'analisi modale. I tipi di imperfezione applicabili nell'analisi modale sono carichi fittizi dal caso di carico, oscillazione iniziale tramite tabella, deformazione statica, modo di instabilità, forma modale dinamica e gruppi di casi di imperfezione.
