Software per l'analisi delle tensioni

Analisi delle tensioni e calcolo di aste / Superfici / Strutture solide

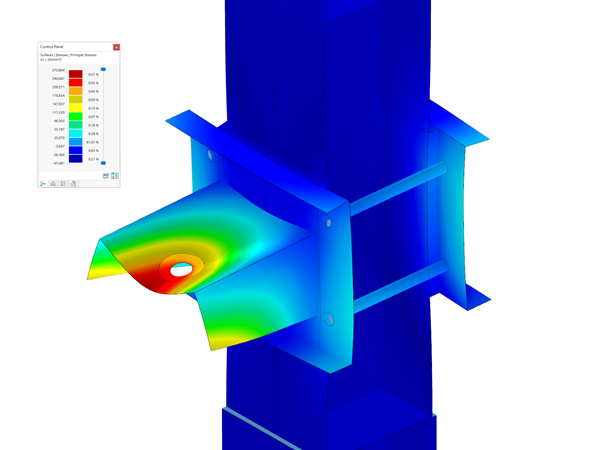

RFEM, il software strutturale FEA, ed il programma di analisi delle strutture intelaiate RSTAB eseguono l'analisi delle tensioni di strutture 2D e 3D.

In RSTAB, l'analisi delle tensioni viene eseguita per le sezioni trasversali di aste ed in RFEM, anche per superfici e solidi. Oltre alla tensione normale e di taglio, in RFEM si possono calcolare anche le tensioni di contatto.

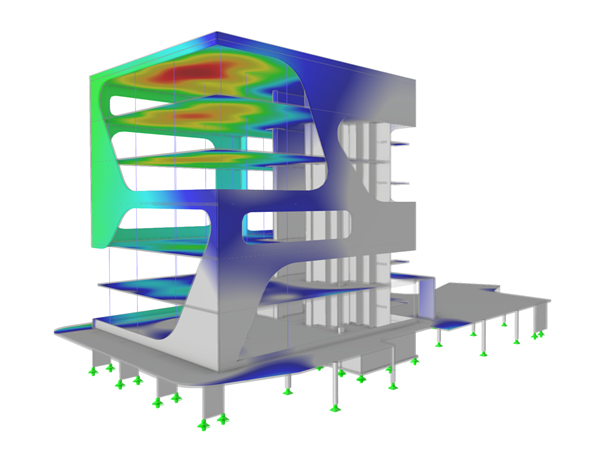

Analisi FEA e progetto di strutture

Il software di analisi strutturale RFEM è la base di un sistema software modulare. Il programma principale RFEM è utilizzato per definire le strutture, materiali e carichi per sistemi strutturali planari e spaziali composti da piastre, pareti, gusci e aste.

ll programma permette anche di creare strutture composte e modellare solidi ed elementi di contatto.

RFEM software FEA

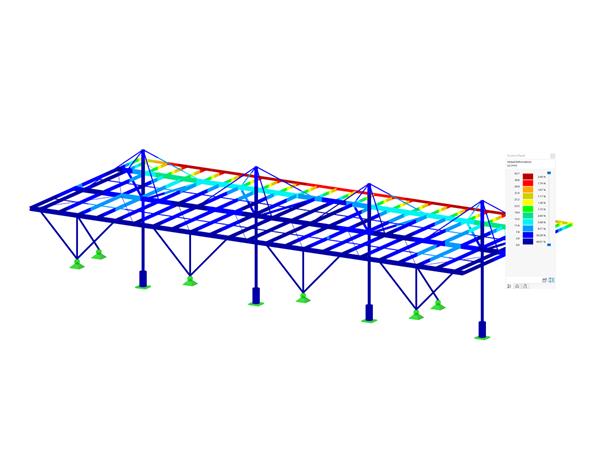

Analisi e progetto di strutture intelaiate

Il software di analisi di strutture intelaiate RSTAB, contiene una gamma di funzioni simili a RFEM.

Grazie alla particolare attenzione rivolta alle strutture intelaiate, è molto facile da utilizzare e per molti anni è stata la scelta migliore per l'analisi strutturale di strutture solide ed in cemento armato.

RSTAB Software di analisi di strutture intelaiate

Moduli aggiuntivi per RFEM e RSTAB

Per la realizzazione di strutture con usando materiali come il cemento armato e precompresso, acciaio, alluminio, legno, e vetro, sono disponibili una vasta gamma di potenti moduli aggiuntivi per i programmi principali RFEM e RSTAB.

Questi moduli consentono di eseguire analisi dinamiche, non-lineari di stabilità, così come calcoli e processi form-finding e strutture di cavi e membrane.

Moduli aggiuntivi per RFEM e RSTAB

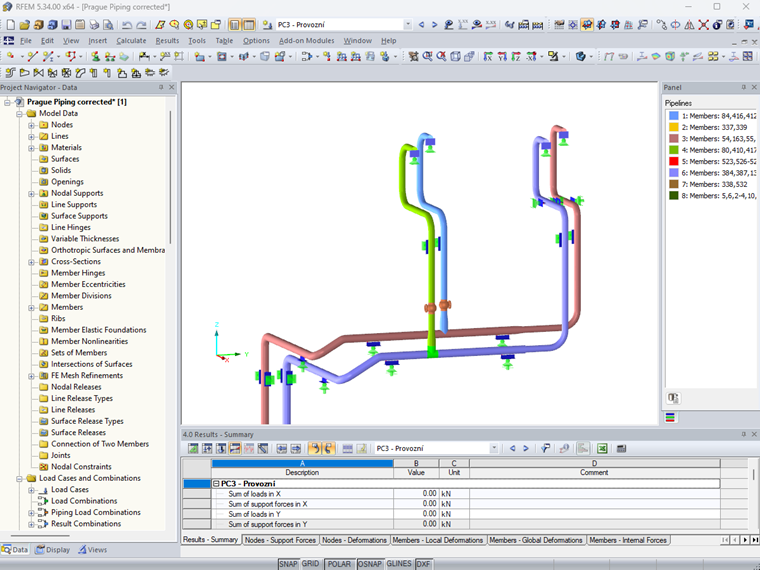

Analisi delle tensioni delle tubazioni

Il modulo aggiuntivo RF‑PIPING Design confronta le tensioni delle tubature esistenti con le tensioni ammissibili secondo EN 13480-3, ASME B31.1 e ASME B31.3.

La progettazione in RF-PIPING Design è basata sulla modellazione di tubature nel modulo aggiuntivo RF‑PIPING.

Interfacce per lo scambio di dati

I programmi di calcolo strutturale di Dlubal Software si integrano perfettamente nella pianificazione secondo il metodo Building Information Modeling (BIM). Attraverso una varietà di interfacce è possibile scambiare dati di modelli strutturali digitali con RFEM o RSTAB.

Building Information Modeling (BIM)

Assistenza e formazione

Il servizio clienti è un pilastro fondamentale della filosofia Dlubal Software. Ti offriamo ogni supporto necessario di cui hai bisogno per completare il tuo lavoro quotidiano.

Progetti clienti - Analisi delle tensioni

Collegamento in acciaio 3D con elementi solidi RFEM, Paesi Bassi

Per un progetto a Rotterdam, ADS Ertner ha utilizzato IDEA CONNECTION per analizzare un collegamento strutturale in acciaio. Questo programma calcola i collegamenti in acciaio utilizzando il metodo CBFEM dove ogni sezione trasversale a parete sottile è modellata con proprietà non lineari del materiale, bulloni non-lineari e saldature non-lineari.
Progetti clienti - Analisi delle tensioni

Nuova stazione di ricerca indiana 'Bharati', nell'Antartide

Nell'Antartide orientale, nei mesi estivi antartici del 2010/11 e 2011/12, è stata costruita una nuova stazione di ricerca per il Ministero indiano delle Geoscienze. Le verifiche e i progetti provengono dagli uffici di bof Architekten e IMS Ingenieurgesellschaft di Amburgo, Germania

La complessa struttura è formata da una struttura di rivestimento in acciaio e da un totale di 134 contenitori speciali che sono stati integrati per il trasferimento di carichi verticali e orizzontali. L'analisi strutturale è stata eseguita dall'ufficio tedesco di KSF di Bremerhaven.
Progetti clienti - Analisi delle tensioni

Labirinto a Genk, Belgio

La costruzione temporanea di un labirinto in acciaio è stata creata per celebrare il 10 ° anniversario del centro per le arti C-Mine che si trova presso l'ex miniera di carbone di Winterslag a Genk (Belgio).
Ci è voluto quasi un mese per installare nel centro artistico questa costruzione temporanea che copre un'area di circa 1,400 m2.
Progetti clienti - Analisi delle tensioni

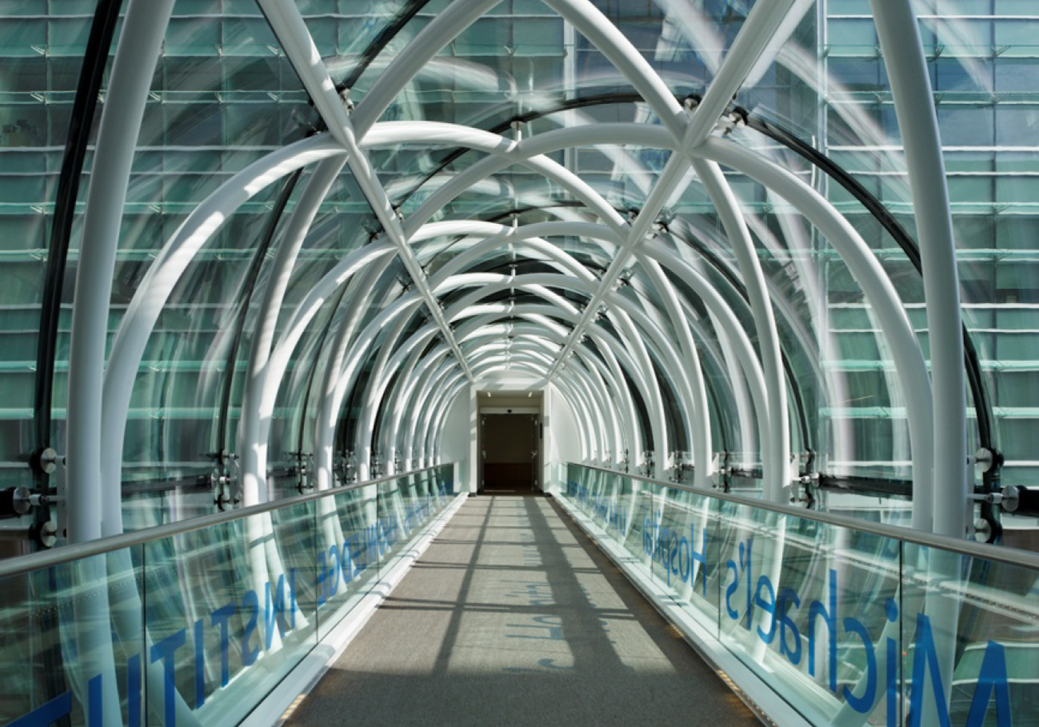

Ponte Shuter Street Bridge in Toronto, Canada

Un ponte pedonale in vetro della lunghezza di 30 m collega l'ospedale di San Michele con il centro di ricerca Li Ka Shing Knowledge Institute.
La struttura portante è costituita da diversi anelli ovali in acciaio che sono intrecciati insieme.
Progetti clienti - Analisi delle tensioni

Trasporto della casa Vechthoeve (Amsterdam - Paesi Bassi)

Alla fine del 2013, la 'Vechthoeve' è stata trasportata per una distanza di 500 m. La casa di legno, denominata casa di Pippi Calzelunghe, si trova vicino ad Amsterdam, la capitale dei Paesi Bassi. La villa è stata spostata a causa dei piani di ampliamento dell'autostrada A1
Progetti clienti - Analisi delle tensioni

Candlewood Suites su Redstone Arsenal in Huntsville, Alabama, USA

Il nuovo Candlewood Suites su Redstone Arsenal a Huntsville, Alabama, USA, ha aperto nel 2016, è il primo albergo realizzato in legno lamellare a strati incrociati (CLT) negli Stati Uniti.

Questo hotel a quattro piani, con i suoi 1,782 m³ di CLT e 366 m³ di lamellare, soddisfa le esigenze di pernottamento del Redstone Arsenal Army.
Progetti clienti - Analisi delle tensioni

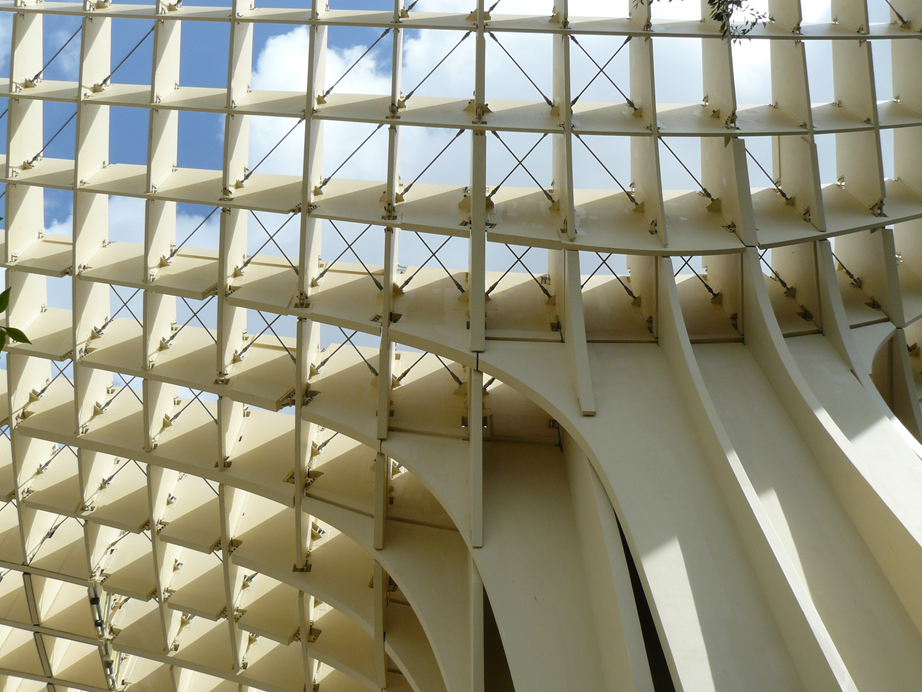

Progetto dei pannelli del Metropol Parasol in Seviglia

Metropol Parasol è una costruzione ibrida composta da legno, calcestruzzo, acciaio e acciaio composto.
La parte più interessante e impressionante dell'edificio è la struttura di copertura in legno accessibile costituita da pannelli multistrato in legno incollato del tipo LVL Kerto ‑ Q.
Progetti clienti - Analisi delle tensioni

Porta a segmenti con sportello per l'ascensore per barche a Niederfinow, Germania

La struttura in acciaio di una chiusa con saracinesca a ribalta è una parte del nuovo ascensore per barche Niederfinow all'estremità orientale del canale Oder-Havel in Germania.

È stato costruito a causa del traffico in aumento poiché la struttura originale del più antico ascensore per barche funzionante in Germania era quasi esaurita.
Progetti clienti - Analisi delle tensioni

Dispositivo di filtraggio industriale, Germania

Il progetto del dispositivo di filtraggio/asciugamento, agitatore compreso, ha richiesto un'analisi completa delle tensioni e degli spostamenti generalizzati in RFEM.
La struttura con 1.424 superfici, 158 solidi e 425 aste e la complessa modellazione rappresentava una sfida di progettazione.
