1 - 10 di 2909

Ordina per:

Modelli:

  • Risposta

    In linea di principio, è possibile selezionare graficamente gli elementi IFC. Se si apre il menu di scelta rapida (facendo clic con il pulsante destro del mouse), è possibile decidere per ciascun elemento se si desidera convertirlo in un'asta, una superficie o un solido.

    Per convertire gli elementi IFC in elementi Dlubal (ad es. sezioni trasversali Dlubal), le informazioni richieste devono essere disponibili. A tal fine, è necessario verificare i seguenti aspetti.

    1. Assegnazione dei nomi Dlubal nella tabella di conversione

    Con la barra dei menu di CAD-BIM, è possibile richiamare le informazioni sui rispettivi oggetti IFC tramite le tabelle di conversione. Le informazioni lette dal file IFC sono visualizzate nella prima colonna della tabella. Le sezioni trasversali lette correttamente sono chiaramente assegnate agli oggetti IFC. Per la conversione, i nomi Dlubal devono essere assegnati di conseguenza nella tabella. Questi possono essere facilmente selezionati dalla libreria dei materiali e delle sezioni trasversali.

    2. La designazione delle sezioni trasversali non può essere letta dal file IFC

    Nel caso di alcuni file IFC importati, nella tabella di conversione non vengono visualizzate le sezioni trasversali lette. La colonna della tabella delle sezioni trasversali esterne è vuota. Tuttavia, nelle proprietà degli elementi IFC è visibile una designazione della sezione trasversale. Ciò significa che le informazioni sulla sezione trasversale sono disponibili nel file IFC, ma non possono essere lette da RFEM.

    In questo caso, non è possibile eseguire una conversione secondo il punto 1. Le sezioni trasversali esterne non possono essere aggiunte successivamente alla tabella di conversione, poiché non sono assegnate a un elemento IFC. Questi elementi IFC possono essere prima convertiti in aste per poi adattare la sezione trasversale dell'asta.

  • Risposta

    Il programma di installazione RWIND consente la distribuzione elettronica automatizzata del software, nota anche come installazione invisibile all'utente (non presidiata). Nella modalità invisibile all'utente, non è necessario che un utente controlli l'installazione e fornisca input tramite finestre di dialogo. L'installazione invisibile all'utente viene eseguita da sola, senza alcun intervento dell'utente finale, il che può essere molto utile quando si installa RWIND su un gran numero di computer, ad esempio in un'aula di informatica.

    L'installazione invisibile all'utente è composta da due passaggi:

    1° Parametri di registrazione per l'installazione invisibile all'utente. Eseguire il programma di installazione con il parametro -r per selezionare le opzioni di installazione e registrare automaticamente il file di risposta invisibile all'utente InstallShield (Setup.iss).

    2° Esecuzione dell'installazione invisibile all'utente (ripetutamente). Una volta che il file di risposta invisibile all'utente è pronto, è possibile eseguire l'installazione con il parametro -s, che installa RWIND in modalità silenziosa in base ai parametri memorizzati nel file di risposta invisibile.

    Esempio:

    Supponiamo che tu abbia scaricato il programma di installazione RWIND RWIND_2.02.2230.exe e lo abbia salvato nella directory N:\Tmp_RWIND su un'unità di rete condivisa. È quindi possibile creare due file batch per l'installazione invisibile all'utente:

    Batchfile N:\Tmp_RWIND\Silent_Install_RWIND_Record.bat per la registrazione dei parametri di installazione con contenuto:

    "N:\Tmp_RWIND\RWIND_2.02.2230.exe"/a/r/f1"N:\Tmp_RWIND\Setup.iss"

    e il file batch N:\Tmp_RWIND\Silent_Install_RWIND_Play.bat per l'installazione invisibile all'utente con contenuto:

    "N:\Tmp_RWIND\RWIND_2.02.2230.exe"/a/s/f1"N:\Tmp_RWIND\Setup.iss"

    Eseguire Silent_Install_RWIND_Record.bat da uno dei computer e creare il file di risposta InstallShield (Setup.iss) nella directory N:\Tmp_RWIND. Tieni presente che puoi anche creare/modificare il file di risposta manualmente in un editor di testo (Notepad.exe). Dopo aver creato il file di risposta, è possibile eseguire Silent_Install_RWIND_Play.bat su tutti gli altri computer per installare RWIND automaticamente.

    Puoi anche scaricare i file batch qui FAQ 005346 | Installazione invisibile all'utente RWIND

    RWIND_Silent_Install_Batchfiles.zip ma ricorda che devi modificarli in base ai tuoi veri nomi e percorsi.

    Si noti che questi file batch richiedono privilegi elevati, ovvero per eseguire il file batch, fare clic sul file con il pulsante destro del mouse e selezionare "Esegui come amministratore".

  • Risposta

    Un'interruzione di calcolo dovuta a un sistema instabile può avere diversi motivi. Da un lato, può indicare un'instabilità "reale" dovuta al sovraccarico del sistema strutturale; d'altra parte, anche le imprecisioni della modellazione possono essere responsabili di questo messaggio di errore. Nel testo seguente, è possibile trovare una possibile procedura per trovare la causa dell'instabilità.

    1. Verifica di modellazione

    Innanzitutto, è necessario verificare se la modellazione del sistema strutturale è corretta. Per fare ciò, è consigliabile utilizzare i controlli del modello forniti da RFEM 6/RSTAB 9 (Strumenti → Controllo del modello). Ad esempio, queste opzioni consentono di trovare nodi identici e aste sovrapposte, in modo da poterli eliminare, se necessario.

    Inoltre, è possibile calcolare la struttura soggetta a carico proprio puro in un caso di carico secondo la statica lineare analisi, per esempio. Se i risultati vengono visualizzati successivamente, la struttura relativa alla modellazione è stabile. In caso contrario, le cause più comuni sono elencate di seguito:

    • Definizione errata degli appoggi/mancanza di appoggi

    Ciò può causare instabilità, poiché la struttura non è supportata in tutte le direzioni. Pertanto, le condizioni del vincolo esterno devono essere in equilibrio con il sistema strutturale e con le condizioni al contorno esterne. I sistemi staticamente sottodeterminati possono anche portare ad interruzioni di calcolo a causa della mancanza di condizioni al contorno.

    • Torsione delle barre attorno al proprio asse

    Se le aste ruotano attorno al proprio asse, ovvero un'asta non è supportata attorno al proprio asse, ciò può causare instabilità. Ciò è spesso causato dalle impostazioni dei cardini delle aste. Pertanto, può accadere che gli svincoli torsionali siano inseriti sia nel nodo iniziale che nel nodo finale.

    • Collegamento mancante delle aste

    Soprattutto con modelli più grandi e complessi, può accadere rapidamente che alcune aste non siano collegate tra loro e quindi "fluttuino liberamente nell'aria". Inoltre, se ci si dimentica di incrociare le aste che dovrebbero intersecare tra loro, anche questo può causare instabilità. Il controllo del modello "Attraversamento, aste non collegate" fornisce un rimedio, che cerca le aste che si intersecano ma non hanno un nodo comune nel punto di intersezione.

    • Nessun nodo comune

    I nodi sembrano essere nella stessa posizione, ma a un esame più attento, deviano leggermente l'uno dall'altro. Ciò è spesso causato dalle importazioni CAD e puoi correggerlo utilizzando il controllo del modello.

    • Creazione di una catena a maglie

    Troppi cardini delle estremità dell'asta su un nodo possono causare una catena di cardini che porta all'interruzione del calcolo. Solo n-1 cerniere con lo stesso grado di libertà in relazione al sistema di coordinate globali possono essere definite per nodo, dove "n" è il numero di aste collegate. Lo stesso vale per gli svincoli di linea.

    2. Verifica di irrigidimento

    Se l'irrigidimento manca, può anche portare ad interruzioni del calcolo a causa di instabilità. Pertanto, è necessario verificare sempre se la struttura è sufficientemente irrigidita in tutte le direzioni.

    3. Problemi numerici

    Un esempio di ciò è mostrato come segue. È un telaio incernierato che è irrigidito da aste di trazione. A causa di accorciamenti postumi dovuti ai carichi verticali, le aste di trazione ricevono delle piccole forze di compresione nel primo step di calcolo. Vengono rimossi dalla struttura (poiché solo la tensione può essere assorbita). Nella seconda fase di calcolo, il modello è instabile senza queste aste tese. Esistono diversi modi per risolvere questo problema. È possibile applicare una precompressione (carico dell'asta) alle aste tese per "eliminare" le piccole forze di compressione, assegnare una piccola rigidezza alle aste o rimuovere le aste una per una nel calcolo. Le impostazioni di calcolo sono automatizzate in RSTAB 9; questo può essere attivato opzionalmente in RFEM 6.

    4. Individuazione delle cause di instabilità

    • Controllo automatico del modello con output grafico

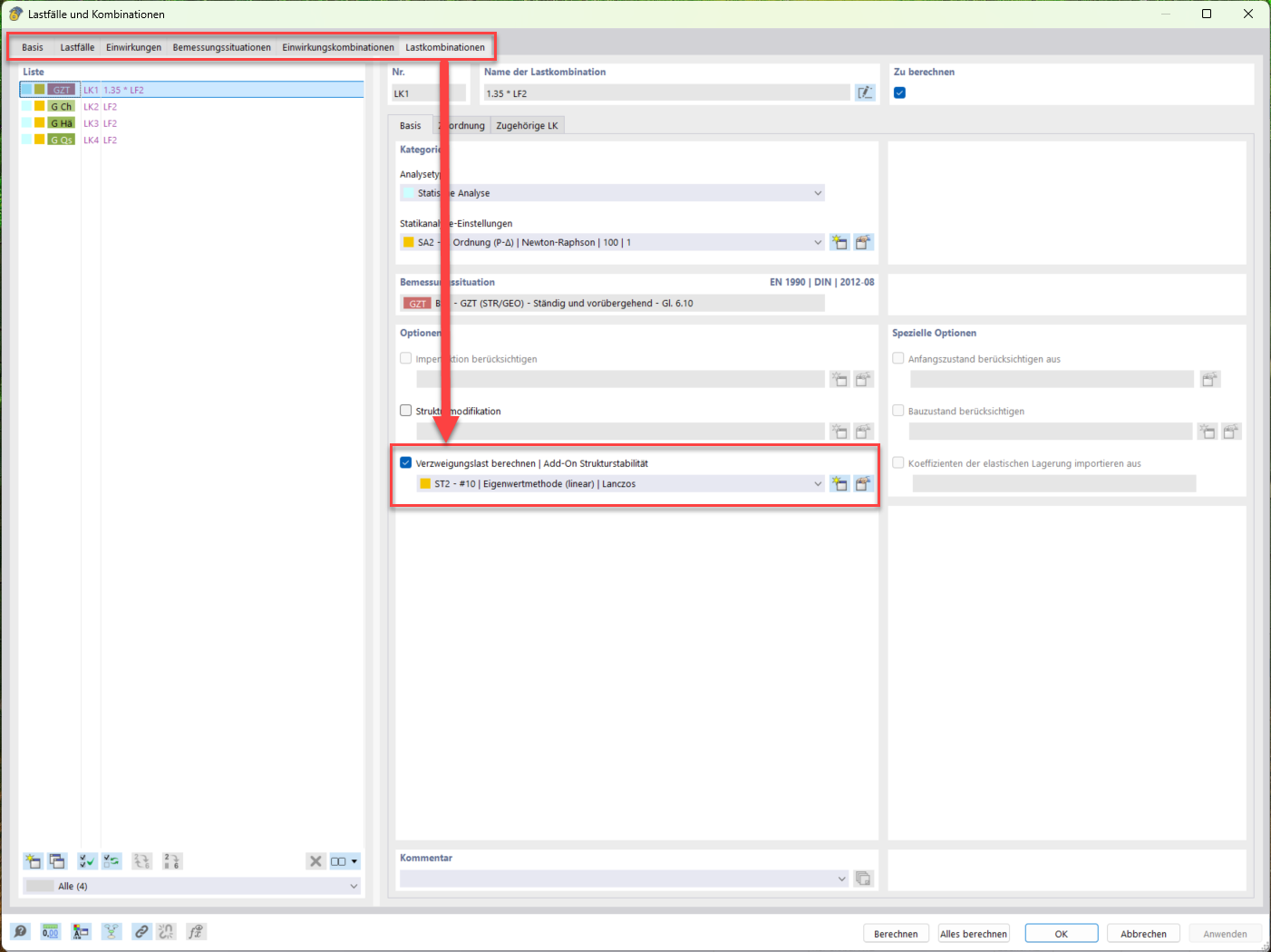

    Per ottenere una rappresentazione grafica della causa di un'instabilità, l'add-on stabilità strutturale per RFEM 6/RSTAB 9 - rstab-9/analisi-aggiuntive/stabilità-strutturale. Con l'opzione "Calcola senza carico per l'analisi di instabilità tramite automodi", è possibile calcolare i sistemi presumibilmente instabili. L'analisi degli autovalori viene eseguita sulla base dei dati strutturali in modo che l'instabilità del componente strutturale interessato sia visualizzata graficamente come risultato.

    • Problema di ramificazione

    Se i casi di carico o le combinazioni di carico possono essere calcolati secondo la statica lineare l'analisi e il calcolo non si ferma fino al secondo ordine analisi, c'è un problema di stabilità (coefficiente di carico critico inferiore a 1.00). Il coefficiente di carico critico indica il coefficiente per il quale il carico deve essere moltiplicato affinché il modello diventi instabile (ad esempio, instabilità) sotto il carico corrispondente. Di conseguenza: Un coefficiente di carico critico inferiore a 1,00 significa che la struttura è instabile. Solo un coefficiente di carico critico positivo maggiore di 1,00 significa che il carico dovuto alle forze assiali predefinite moltiplicate per questo fattore porta al cedimento per instabilità della struttura stabile. Per poter trovare il "punto debole", si consiglia la procedura seguente, che è la stabilità strutturale aggiuntiva per RFEM 6/RSTAB 9 https://www.dlubal.com/de/produkte/add-ons -fuer-rfem-6 -and-rstab-9/analisi-aggiuntive/stabilità strutturale richiesta.

    Innanzitutto, è necessario ridurre il carico della combinazione di carico interessata fino a quando la combinazione di carico non diventa stabile. Il coefficiente di carico nei parametri di calcolo della combinazione di carico può aiutare. Ciò corrisponde anche a una determinazione manuale del coefficiente di carico critico se il componente aggiuntivo Structure Stability https://www.dlubal.com/it/prodotti/componenti-aggiuntivi-per-rfem-6-e-rstab-9/analisi-aggiuntive/stabilità-strutturale non è disponibile. Per elementi strutturali puramente lineari, può essere già sufficiente calcolare la combinazione di carico secondo la geometricamente lineare analisi e selezionarlo direttamente nel modulo aggiuntivo. Quindi, la curva o la forma di instabilità può essere calcolata e visualizzata graficamente sulla base di questa combinazione di carico nel modulo aggiuntivo corrispondente. Il "punto debole" nel sistema è identificato attraverso l'output grafico e può quindi essere ottimizzato in modo mirato.

  • Risposta

    Questo messaggio di errore viene visualizzato se si utilizza una versione più recente di RSECTION 1 rispetto a RFEM 6.

    Entrambe le versioni dovrebbero essere allo stesso livello per garantire la compatibilità dei dati di entrambi i programmi, altrimenti le nuove funzioni di RSECTION 1 non sono ancora disponibili in RFEM 6.

    Assicurati che entrambe le versioni siano aggiornate.

  • Risposta

    A partire da RFEM 5.27, c'è stato un aggiustamento nel risolutore che dovrebbe riconoscere meglio le catene di collegamento, il che può rendere i modelli instabili nelle versioni più recenti.

    Le modifiche nel risolutore relative alla considerazione dei cardini delle linee - catene di maglie (2 superfici ciascuna con un cardine delle linee per la rotazione intorno a x sulla stessa linea) ora portano a instabilità

    Controlla il tuo modello di conseguenza

    • cerniere a doppia linea
    • Cerniere delle linee sui bordi delle superfici libere
  • Risposta

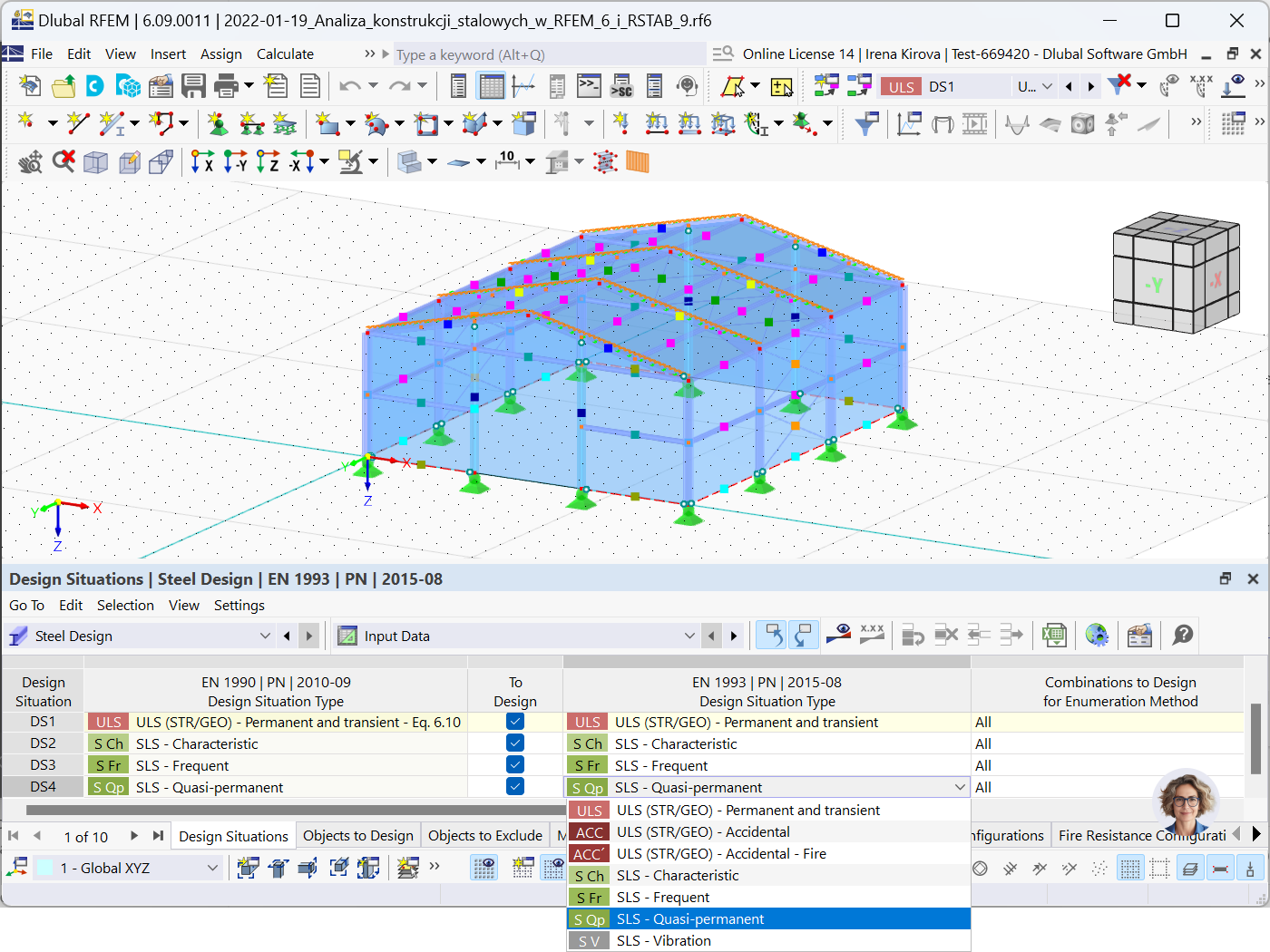

    Per prima cosa, controlla se hai attivato l'Assistente di combinazione e se l'hai assegnato a una situazione di progetto.

    Quindi, controlla le impostazioni della Combinazione guidata. Per ottenere le combinazioni di carico generate automaticamente, è necessario disattivare l'opzione "Combinazioni di azioni definite dall'utente".

  • Risposta

    In molti casi, l'errore 1327 descrive incoerenze che si verificano quando i dati vengono trasferiti al risolutore. Puoi agire come segue:

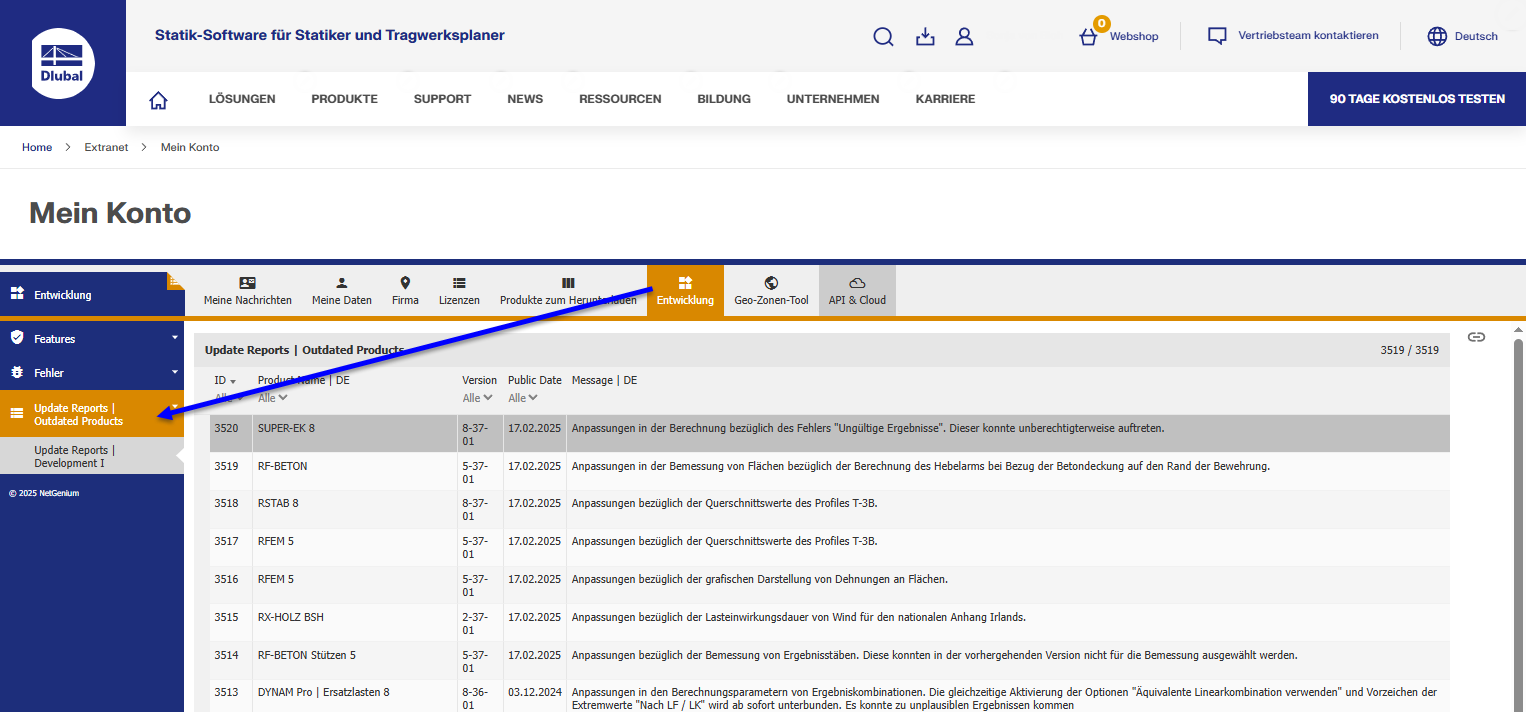

    1. Verifica se stai utilizzando la versione cliente corrente. In alternativa, scaricare la versione attuale del cliente dall'extranet.
    2. Controlla se c'è abbastanza spazio disponibile sul tuo disco rigido C:\.
    3. Contattare l'assistenza con il file senza risultati e descrivere quando si verifica l'errore.
  • Risposta

    Se le informazioni max/min non sono più visualizzate, controlla se l'hai attivata nel Navigatore - Risultati.

  • Risposta

    L'opzione "Rigidezza mediante parete fittizia" è disponibile solo se è stato selezionato il sistema di assi locale della linea supportata, non per il sistema di coordinate globali.

    Non appena "Xyz locale" è stato selezionato sotto il sistema di coordinate e l'opzione è stata attivata, la scheda "Rigidezza con parete fittizia" è disponibile. Vedere anche le figure 01 e 02.

  • Risposta

    Quando si utilizzano accoppiamenti/aste rigide o aste con una sezione trasversale di tipo rigido fittizio, spesso sorgono problemi durante la generazione di modelli in RWIND. Il programma termina con il messaggio di avviso, come mostrato in Fig. 01.

    Hai ancora la possibilità di eseguire una simulazione del vento per tali strutture. A tale scopo, disattivare la visibilità per gli oggetti interessati, ad esempio utilizzando il navigatore di viste (vedi Fig. 02).

    Quindi, nella finestra di dialogo "Simula e genera carichi del vento", nella scheda "Impostazioni", attiva l'opzione "Esporta solo oggetti attivi" (vedi Fig. 03).

    Quindi il modello può essere aperto in RWIND o simulato direttamente sullo sfondo.
