Programmi di analisi strutturale e BIM
È molto importante per Dlubal Software fornire opzioni per la pianificazione in conformità con BIM. Nei programmi di analisi strutturale RFEM e RSTAB, per facilitare lo scambio di dati con il software usato abitualmente (come i programmi CAD) e rendere facile e confortevole la progettazione, sono state implementate numerose interfacce..
La seguente panoramica mostra una vasta gamma di interfacce già integrate in RFEM e RSTAB automaticamente.
Servizio web e API
La nuova tecnologia API Web Services consente di creare le proprie applicazioni desktop o basate sul web controllando tutti gli oggetti inclusi in RFEM / RSTAB. Fornendo librerie e funzioni, è possibile sviluppare i propri controlli di progetto, una modellazione efficace di strutture parametriche, nonché processi di ottimizzazione e automazione utilizzando i linguaggi di programmazione Python e C#.
Interfaccia con TEKLA Structures
Esistono tre modi per scambiare dati tra RFEM 5/RSTAB 8 e Tekla Structures: I modelli della struttura possono essere trasferiti in base a file in entrambe le direzioni con l'interfaccia stp. Il modello di analisi generato ed eseguito in Tekla Structures può essere trasferito a RFEM/RSTAB tramite un'interfaccia diretta. I modelli fisici possono essere scambiati e allineati in entrambe le direzioni tramite un'altra interfaccia diretta.

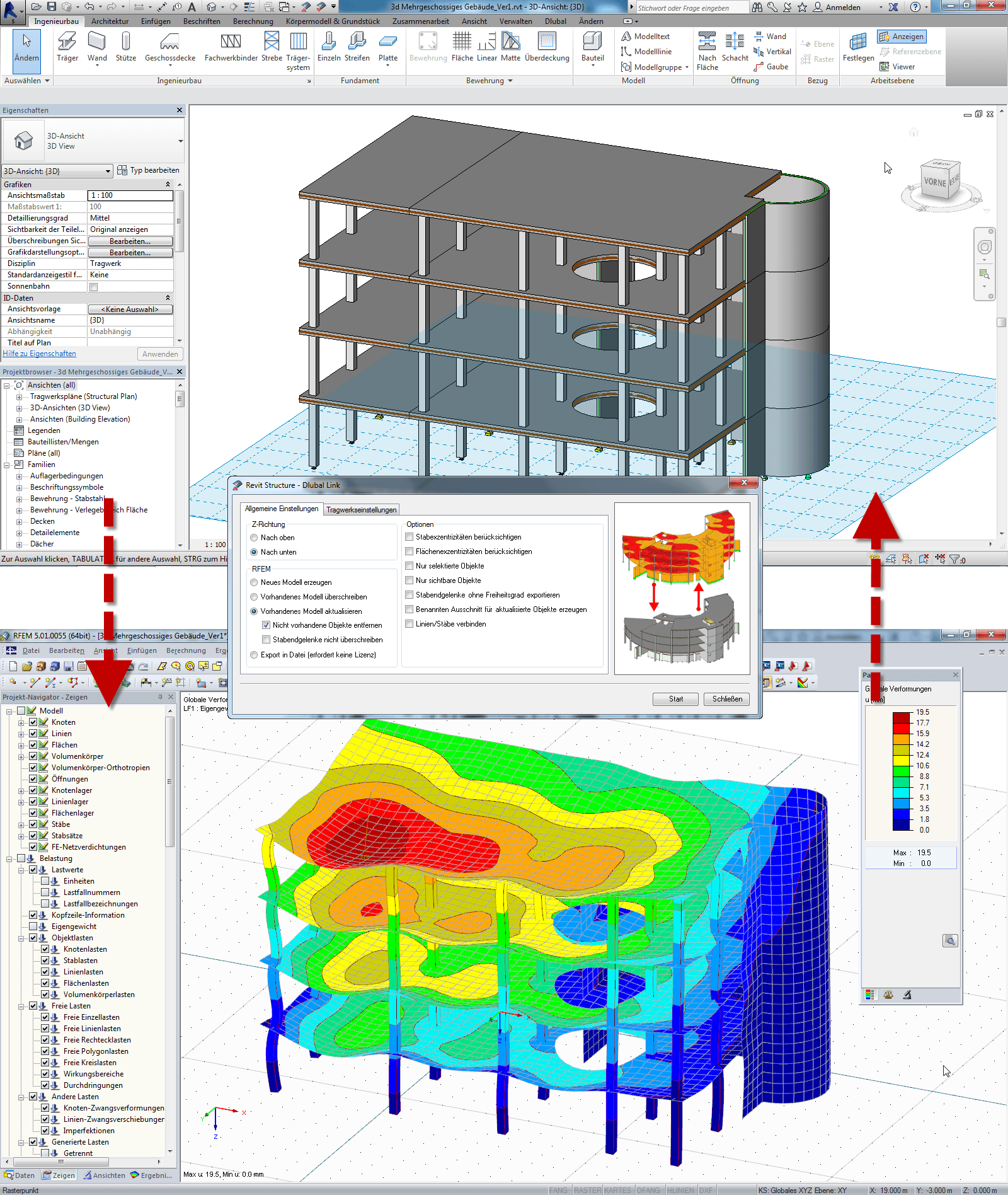

Integrazione con Autodesk Revit
L'interfaccia bidirezionale diretta in RFEM 5/RSTAB 8 per Autodesk Revit lascia poco a desiderare: Un modello creato con RFEM/RSTAB può essere visualizzato con Revit e preparato per il progettista e, viceversa, un modello Revit può essere calcolato e progettato in RFEM/RSTAB. Le modifiche successive, sia nel modello Revit che in RFEM/RSTAB, possono essere adattate facilmente.
Integrazione con Autodesk AutoCAD
Oltre allo scambio di dati tramite DXF, RFEM 5/RSTAB 8 consente anche uno scambio diretto con AutoCAD di Autodesk. Per questa interfaccia viene utilizzata la più recente tecnologia .NET. Lo scambio di dati può essere avviato direttamente in RFEM/RSTAB.
Interfaccia di RFEM 5 con Nemetschek Allplan (* .asf)
Con l'aiuto dei file ASF, è possibile esportare l'armatura determinata nel modulo aggiuntivo RF-CONCRETE per RFEM 5 e visualizzarla in Allplan sotto forma di curve di livello dell'armatura o immagini a colori dell'armatura FEM.
Inoltre, Allbau Software GmbH offre il plug-in Allplan2Dlubal, che consente di generare automaticamente un modello asta-piastra dal modello Allplan per usarlo nel programma di analisi strutturale Dlubal Software.
Interfaccia di RFEM con Rhino & Grasshopper
L'interfaccia bidirezionale di RFEM 6 - Rhino consente di trasferire vari tipi di linea e superfici (piano, superficie ruotata e NURBS).
L'interfaccia Grasshopper, anch'essa bidirezionale, consente l'esportazione e l'importazione di dati del modello, casi di carico e combinazioni così come i carichi stessi.
Interfaccia SAF
RFEM 6 e RSTAB 9 supportano lo scambio di dati utilizzando lo Structural Analysis Format (SAF). I programmi di analisi strutturale offrono la possibilità di l'importazione che l'esportazione. SAF è un formato di file basato su MS Excel, che ha lo scopo di facilitare lo scambio di modelli di analisi strutturale tra diverse applicazioni software.
Scambio di dati con Dietrich's (*.ifc)
Con l'interfaccia IFC e il "Modello CAD/BIM", è possibile importare file IFC e convertirli in elementi di tipo asta e superficie. Questa importazione è stata ottimizzata in collaborazione con Dietrich's in modo che le sezioni trasversali e i materiali corrispondenti siano assegnati automaticamente agli elementi dell'asta.
Interfaccia a SketchUp con lo strumento Steelworks 3skeng
Con il programma 3skeng Steelwork in SktechUp, è possibile esportare file IFC basati su "Structural Analysis View". Questa vista contiene il sistema strutturale dei vincoli interni delle aste e la sezione trasversale così come le proprietà dei materiali. Utilizza "File" → "Importa" per importare il file IFC. Per informazioni più dettagliate, vedere il sito Web di SHK Engineering and Consulting GmbH & Co. KG website.
Interfaccia di prodotto per strutture in acciaio (* .stp)
Per il trasferimento di strutture ad aste pure, è stata implementata l'interfaccia di prodotto della struttura in acciaio DSTV. Pertanto, è possibile lo scambio di dati tra RFEM 5/RSTAB 8 e programmi come "Bentley ProStructure 3D", "Tekla Structures", "Bocad", "Intergraph Frameworks", "Graitec Advance Steel", "Cadwork" e molti altri.
Microsoft Excel
RFEM 6 e RSTAB 9 forniscono un collegamento diretto a Microsoft Excel per l'ulteriore elaborazione o preparazione dei valori delle tabelle. Pertanto, è possibile esportare le tabelle di RFEM 6 / RSTAB 9 singolarmente o tutte insieme direttamente in un foglio di calcolo Excel. Inoltre, l'importazione è possibile in RFEM 5 / RSTAB 8 (in preparazione per RFEM 6 / RSTAB 9).
Formato DXF (*.dxf)
Il formato di file DXF è uno dei formati di scambio dati più comuni disponibili nell'area CAD. I file DXF possono essere importati ed esportati.
Interfaccia IFC in RFEM 6 / RSTAB 9
L'interfaccia IFC (Industry Foundation Classes) è suddivisa in diverse aree, le cosiddette Viste. Inoltre, ci sono varie versioni del formato IFC. La versione 4.0 è supportata sia per l'importazione che per l'esportazione. La versione precedente 2x3 è supportata solo per l'importazione. Indipendentemente dalla direzione dello scambio, è possibile elaborare StructuralAnalysisView e ReferenceView (Coordination View).
Quando si importa ReferenceView, i singoli oggetti IFC possono essere convertiti in elementi nativi di RFEM. Le descrizioni delle sezione trasversale e dei materiali possono essere adattate utilizzando le tabelle di conversione. L'esportazione in ReferenceView permette di visualizzare la struttura nei visualizzatori IFC e nei programmi CAD. StructuralAnalysisView consente di trasferire il modello strutturale compreso il carico.
Collegamento a ConED
ConED ha un'interfaccia bidirezionale con RFEM 5. Può essere utilizzato per calcolare sistemi di controsoffitti, travi profonde, solai e interi edifici da ConED. In RFEM 5 è ancora possibile apportare modifiche di qualsiasi tipo prima che l'utente inizi il calcolo. I risultati del calcolo vengono letti dal database tramite l'interfaccia COM e vengono importati in ConED.
Interfaccia SDNF (*.sdnf)
L'interfaccia SDNF (Steel Detailing Neutral Format) di Intergraph consente di scambiare dati con Intergraph Frameworks o Tekla Structures. È possibile importare ed esportare vari dati strutturali come nodi e aste incluse i materiali pertinenti e le sezioni trasversali da e per RSTAB/RFEM. Tuttavia, non è possibile esportare le condizioni di vincolo.
Interfaccia Bentley ISM (*.ism.dgn)
Grazie all'implementazione dell'interfaccia ISM in RFEM 5/RSTAB 8, è possibile scambiare modelli con ProSteel, ProConcrete e altre applicazioni Bentley. L'interfaccia funziona in entrambe le direzioni. Il cuore della tecnologia ISM è ISM Viewer V8i, che può essere ottenuto gratuitamente da Bentley.
Tra l'altro, è possibile esportare componenti di superfici, come pareti e solai o anche sezioni con sezioni trasversali variabili, in ProSteel e ProConcrete. Un'utile funzione aggiuntiva di ISM Viewer è l'opzione di output in un documento PDF 3D.
Questa interfaccia controlla l'interazione con il programma Glaser da isb cad: È possibile importare i file GEO in RFEM 5 ed esportare i risultati della verifica della superficie in calcestruzzo come file FEM. Le importazioni includono linee singole e archi, superfici come solai (geometria perimetrale), linee baricentriche dei muri, punti centrali delle colonne, aperture, carichi delle superfici, carichi delle linee e carichi liberi rettangolari, carichi delle linee e carichi concentrati. Exportiert wird die obere und untere Bewehrung in FE-Netz- oder Rasterpunkten, wahlweise nur die Zulagebewehrung sowie die Schubbewehrung.
Interfaccia di RFEM 5 con DICAD STRAKON (* .cfe)
Per lo scambio di dati, RFEM 5 supporta il programma di costruzione e armatura STRAKON di DICAD. Vengono importati dati strutturali come nodi, linee, materiali, superfici, aperture e vincoli esterni dei nodi. Viene esportata l'armatura comprese le linee del contorno delle superfici. Ogni superficie viene esportata individualmente.Schema del telaio strutturale CIS/2 (* .stp)
Il formato NIST CIS/2 è spesso utilizzato per lo scambio di dati nei paesi di lingua inglese. Oltre ai dati strutturali delle aste, RFEM 5/RSTAB 8 consente di importare informazioni su carichi, casi di carico, combinazioni di carico e combinazioni di risultati.Interfaccia di RFEM 5 con CADKON (* .esf)
Il formato ESF (Engineering Structural Format) consente lo scambio di dati con il programma CADKON di ABStudio. È possibile esportare sia le superfici piane con uno spessore costante che le eventuali aperture esistenti, nonché i materiali utilizzati da RFEM 5 in un file ESF.Textformat (*.000)

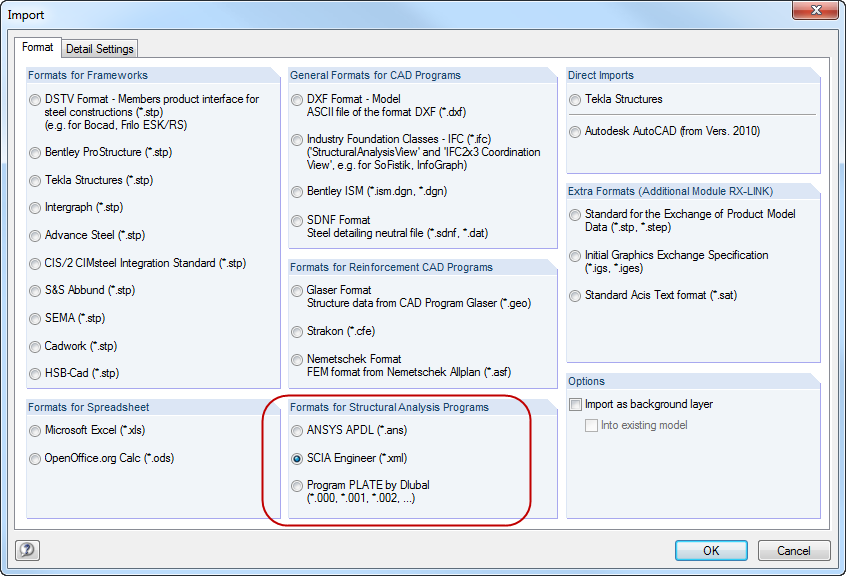

È possibile importare file di testo nel formato * .000 (struttura) e * .001 (caricamento) in RFEM 5/RSTAB 8 (formato del vecchio programma Dlubal PLATE).SCIA Engineer (*.xml)
Per lo scambio con il programma di analisi strutturale SCIA Engineer, l'importazione di file XML è implementata in RFEM 5/RSTAB 8.
interfaccia cadwork (* .stp)
Con l'interfaccia in RFEM 5/RSTAB 8, è possibile esportare modelli nel programma CAD cadwork e importare modelli cadwork. Oltre alla geometria del modello, è anche possibile trasferire informazioni su sezioni trasversali, materiali, vincoli esterni e collegamenti rigidi.
- Webinar Dlubal: Scambio di dati tra cadwork e RFEM 5
Interfaccia con SEMA
Con questa interfaccia si possono importare le strutture 3D create dal software SEMA per le costruzioni e i collegamenti di legno. E' possibile trasferire il modello di SEMA in un file DXF o DSTV (STP) nei programmi Dlubal Software. Oltre ai dati geometrici, con DSTV è possibile scambiare le informazioni concernenti le sezioni trasversali, i materiali, i vincoli esterni e gli accoppiamenti rigidi.
.Interfaccia con Advance Steel (*.smlx)
L'esportazione SMLX (Steel Markup Language) consente di trasferire le strutture delle aste da RFEM 5 o RSTAB 8 ad Advance Steel. Oltre alla geometria del modello, è possibile trasferire le sezioni trasversali, i materiali e le eccentricità delle aste corrispondenti.
Interfaccia con Hilti PROFIS Engineering Suite
Con questa interfaccia bidirezionale diretta, è possibile lo scambio di dati tra RFEM 5/RSTAB 8 e Hilti PROFIS Engineering Suite.
Di solito, i carichi del vincolo RFEM/RSTAB vengono trasferiti a Hilti PROFIS Engineering Suite e quindi i tasselli e le piastre di ancoraggio sono progettati. I risultati della verifica dei tasselli possono essere importati in RFEM/RSTAB come commenti.
- Webinar Dlubal: Scambio di dati tra Hilti PROFIS Engineering Suite e RFEM 5/RSTAB 8
Interfaccia con IDEA StatiCa
È possibile esportare aste, sezioni trasversali (in acciaio o calcestruzzo) e forze interne da RFEM 5/RSTAB 8 per la verifica in IDEA StatiCa. I dati vengono sincronizzati in IDEA StatiCa quando il modello RFEM/RSTAB viene modificato.Layer guida

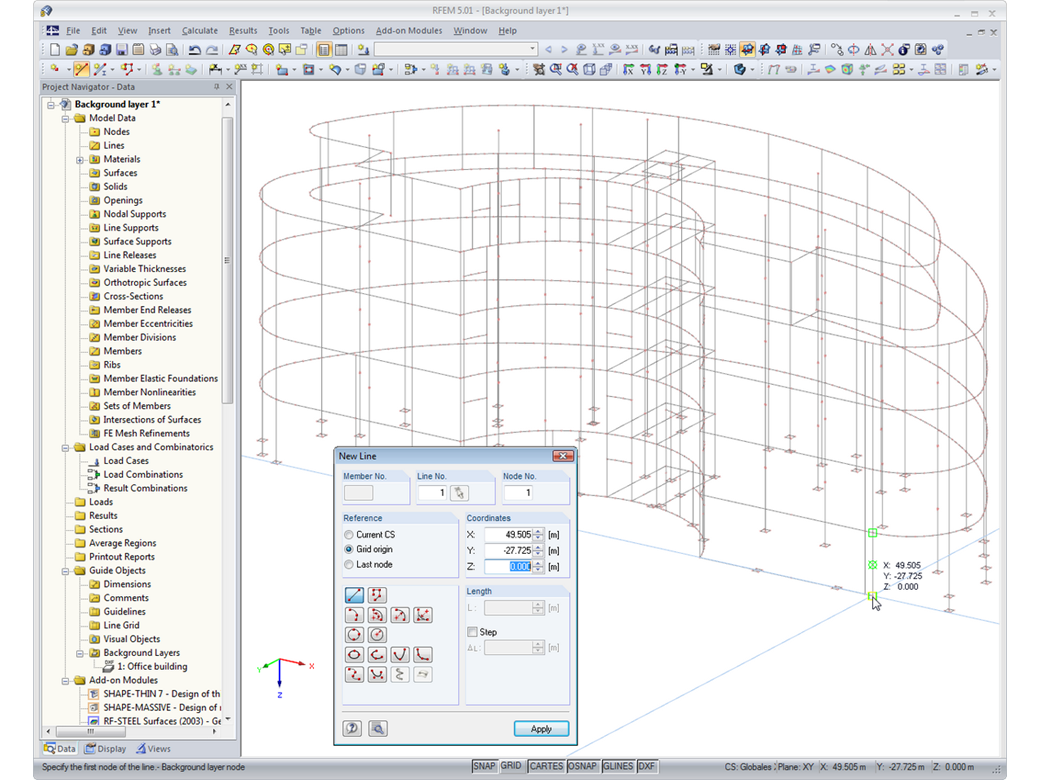

I layer guida vengono utilizzati per semplificare il processo di modellazione e possono essere inseriti nella finestra di lavoro di RFEM 6 /RSTAB 9 per facilitare l'immissione di oggetti grafici.
Interfaccia VCmaster
Con questa interfaccia, è possibile trasferire la relazione di calcolo da RFEM5/RSTAB 8 al programma VCmaster (elaborazione di calcoli e testi) della società Veit Christoph GmbH e modificarlo ulteriormente.Interfaccia RTF
Se si desidera modificare ulteriormente la relazione di calcolo di RFEM 5/RSTAB 8 con MS Office, è possibile convertirla, compresa la grafica, in un file RTF.Moduli aggiuntivi RS-COM (per RSTAB 8) e RF-COM (per RFEM 5)

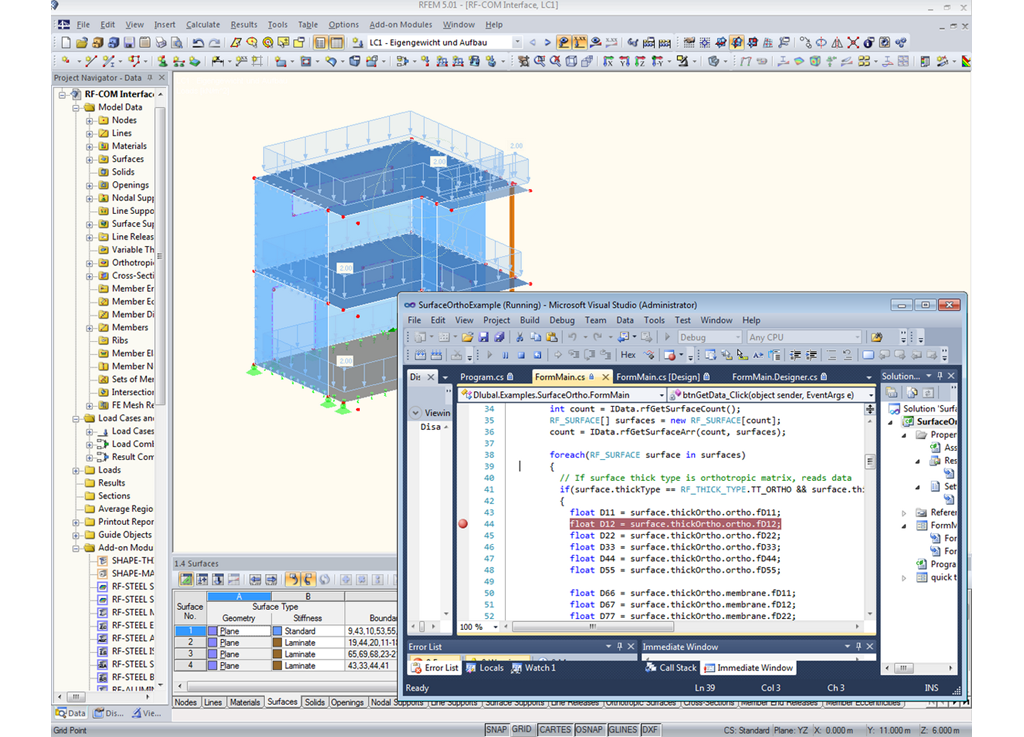

Queste interfacce programmabili si basano sulla tecnologia COM. Consentono di programmare le proprie macro di input o programmi di post-elaborazione.

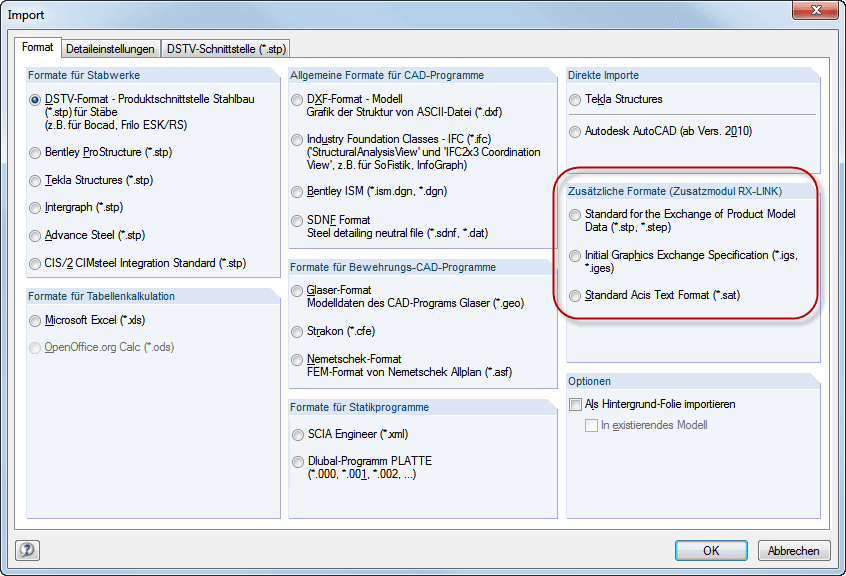

modulo aggiuntivo RF-LINK
Dopo l'installazione di RF‑LINK, le seguenti interfacce sono disponibili per l'importazione in RFEM 5:
- Standard ACIS Text Format (* .sat)
- Initial Graphics Exchange Specification (*.igs, *.iges)
- Standard per lo scambio di Product Model Data (*.stp, *.step)
