Strutture per impianti solari e sistemi di montaggio

Con il software Dlubal, è possibile modellare, analizzare e progettare in modo efficiente qualsiasi tipo di struttura di supporto e sistema di montaggio per i pannelli fotovoltaici. Dalla determinazione del carico alla verifica delle parti in acciaio, alluminio e calcestruzzo, tutti i passaggi sono integrati in un unico ambiente coerente per un progetto conforme alle normative.

Pannelli solari installati su un sistema di montaggio, che mostrano un'applicazione della struttura solare sotto una forte esposizione al sole.

Tipi strutturali di sistemi di supporto per pannelli solari

Da semplici telai a sistemi di tracciamento avanzati – analizza e ottimizza tutte le strutture di supporto solare utilizzando la nostra soluzione completa di progettazione strutturale.

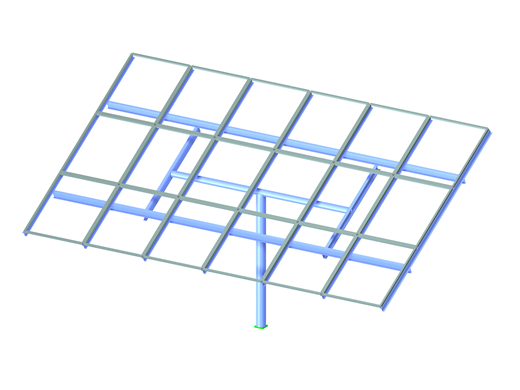

Struttura montata su palo

Strutture a palo singolo o multiplo che sollevano uno o più pannelli su un palo centrale. Questi sistemi richiedono controlli strutturali precisi per ribaltamento, torsione e pressione del vento, specialmente per progetti elevati e regolabili.

Struttura di montaggio a terra

Sistemi di supporto robusti ancorati direttamente al suolo, tipicamente utilizzando pali battuti o fondazioni in calcestruzzo. Ideali per parchi solari su larga scala, queste strutture possono essere facilmente modellate e ottimizzate per resistere ai carichi di vento, neve e sismici.

Modello 3D che illustra un'analisi dettagliata di una struttura di montaggio per copertura solare, incluse componenti strutturali e collegamenti.

Struttura di fissaggio a tetto

Collegati a tetti piani o inclinati, questi sistemi leggeri devono tener conto della capacità portante del tetto, del sollevamento del vento e dell'ottimizzazione dell'angolo dei pannelli. Includono opzioni sia fisse che zavorrate adatte a vari tipi di tetti.

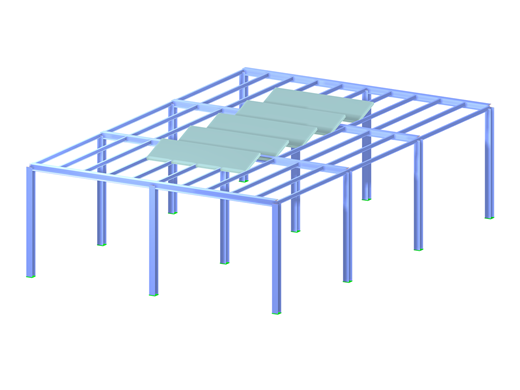

Modello 3D di una struttura di supporto per tettoia in RFEM 6, evidenziando le strutture portanti e i collegamenti.

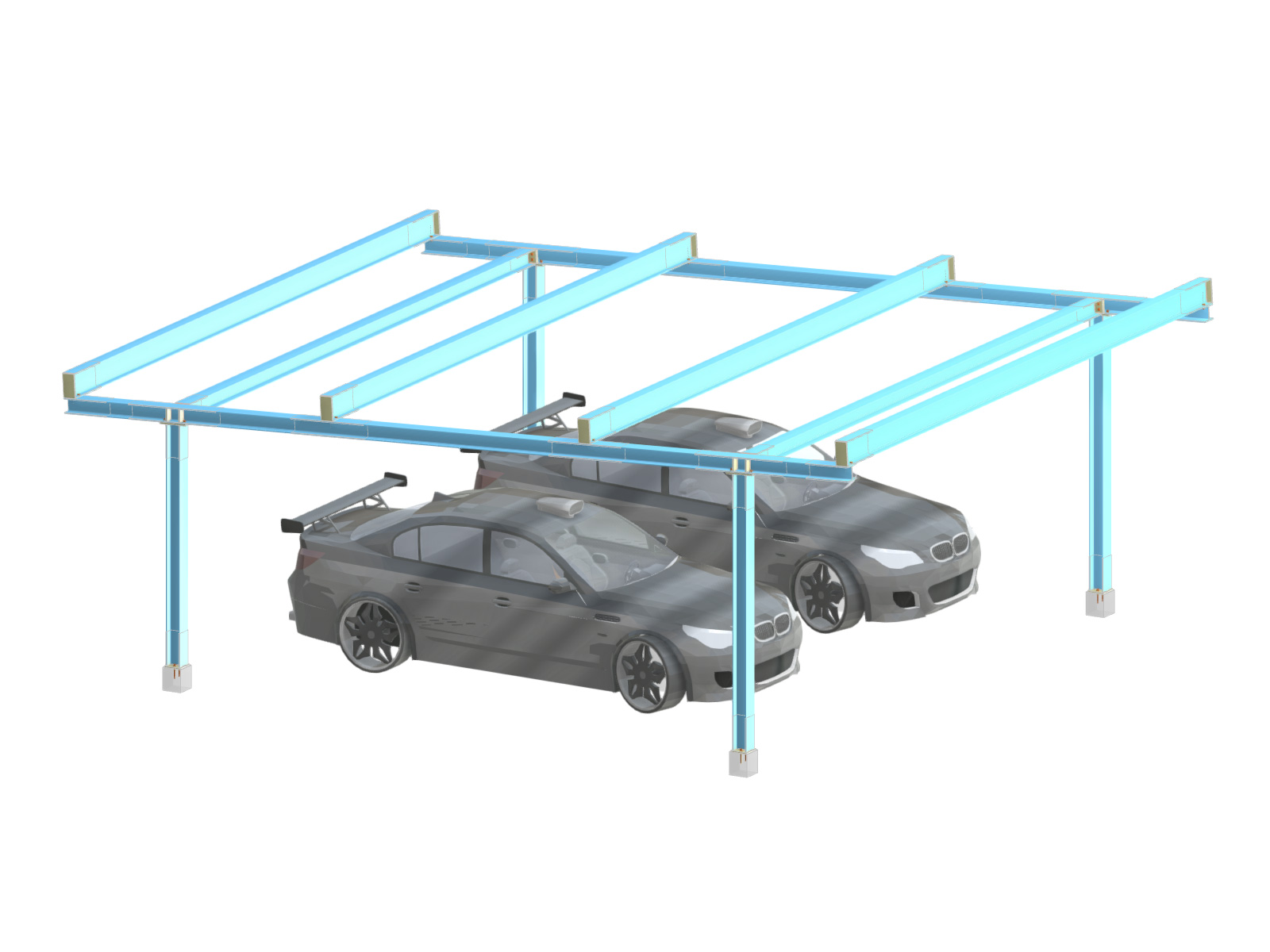

Struttura di montaggio del Carport

Strutture a telaio in acciaio o alluminio a duplice scopo che offrono riparo sostenendo i pannelli solari. Queste strutture aperte su tutti i lati devono essere progettate per resistere ai carichi dinamici, all'accumulo di neve e garantire un drenaggio efficace.

RFEM 6

Il potente software di analisi strutturale RFEM 6 di Dlubal è ideale per progettare strutture di supporto per impianti fotovoltaici. Che si tratti di modellare telai in acciaio, rotaie in alluminio o fondazioni in calcestruzzo, questo strumento di simulazione 3D basato sul metodo degli elementi finiti offre un flusso di lavoro intuitivo ed efficiente per progettare sistemi di pannelli solari sicuri e affidabili.

Scarica prova Pianifica una demo del prodotto

RWIND 3

Esperienza la simulazione avanzata del flusso del vento con RWIND 3. Utilizzando una galleria del vento digitale, fornisce dati precisi sui carichi del vento per la progettazione di strutture di pannelli solari stabili e ottimizzate.

Scarica la versione di prova

GEO-ZONE TOOL

Pianifica i tuoi progetti solari con fiducia. Lo strumento Geo-Zone fornisce dati specifici per il sito su vento, neve e terremoti a livello mondiale, garantendo che le tue strutture siano adattate alle condizioni locali reali fin dall'inizio.

Prova ora

RSEZIONE 1

Progetta con precisione utilizzando RSECTION 1. Questo strumento versatile calcola sezioni trasversali complesse per supporti di pannelli solari, sia che tu stia lavorando con profili in acciaio a pareti sottili o componenti solidi in alluminio.

Scarica la versione di prova

Determinazione semplificata dei carichi

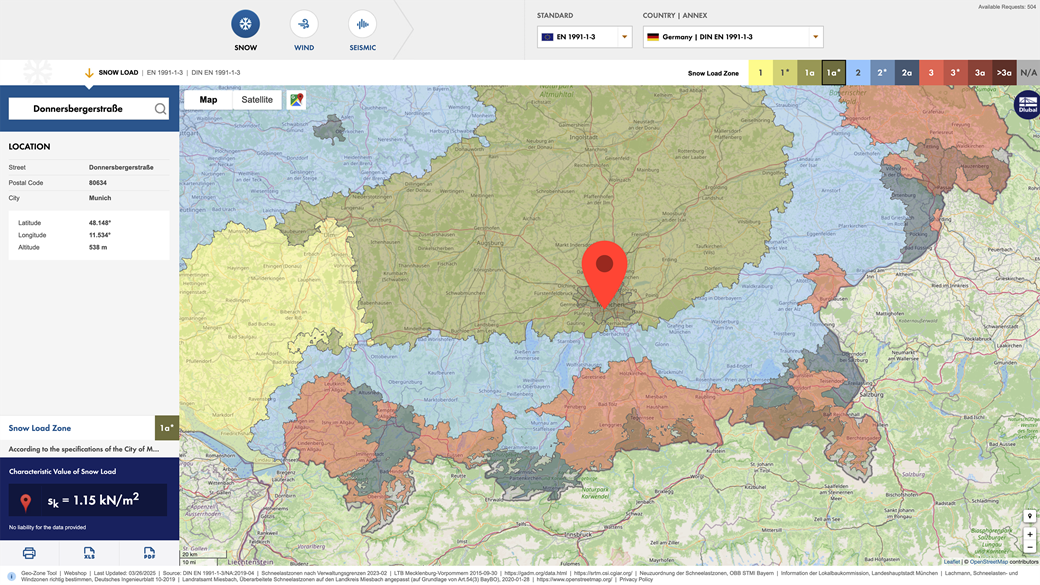

Usa lo strumento Geo Zone – la tua mappa interattiva per i parametri di carico in tutto il mondo.

Determina rapidamente i valori chiave per la tua posizione:

Zona di carico della neve e carico neve caratteristico (sk)
Zona del vento con velocità del vento di base (vb,0) e pressione (qb)
Zona sismica con accelerazione massima del suolo (agR), classe del sottosuolo e altro
Velocità del vento di progetto per tornado (V) per gli Stati Uniti

Ideale per la pianificazione di strutture solari e sistemi di montaggio - basato sui dati climatici e sismici locali.

PROVA GRATIS!

Intuitive Design of the Supporting Structure

Design and verify the entire supporting structure of your PV system – including stress analysis, joint design, and foundation checks.

Steel Joints Design
Design your solar panel structures down to the last detail with the Steel Joints add-on in RFEM!
Model and analyze realistic bolted or welded connections for steel support systems, ensuring accurate stress distribution and reliable performance in all conditions.
- Giunti acciaio per RFEM 6
Sezioni formate a freddo

Con RSECTION 1, puoi analizzare con precisione sezioni trasversali complesse o formate a freddo. Il programma calcola tutte le proprietà geometriche e meccaniche essenziali, inclusi gli stati limite plastici e il comportamento delle sezioni in multi-materiale. Consente l'analisi delle tensioni per forze assiali, flessione, taglio, torsione e snervamento, e valuta le tensioni equivalenti utilizzando i criteri di von Mises, Tresca o Rankine.
Stability Analysis and Dynamic Analysis
Our software solution provides comprehensive support for structural design in seismic zones and global stability assessment. Advanced dynamic analysis is available through add-ons such as Time History Analysis and Pushover Analysis. Nonlinear behavior of structural elements is considered using code-based plastic hinges according to FEMA 356 (for steel structures). The resulting displacement of the structure can be determined according to the requirements of Eurocode 8, ensuring realistic and safe designs even under demanding conditions.
- Esplora l'analisi pushover
- Vai ad Analisi time history
Effetti del vento sulla tua struttura

Con la determinazione del carico integrata di Dlubal, è possibile recuperare dati specifici del sito relativi a vento, neve e sisma direttamente dallo strumento Geo-Zone, risparmiando tempo e garantendo progetti precisi e affidabili. Per un'analisi avanzata del vento, RWIND simula il flusso d'aria attorno alla tua struttura utilizzando metodi CFD per determinare distribuzioni dettagliate della pressione superficiale. Questi carichi di vento vengono trasferiti automaticamente a RFEM 6, dove possono essere visualizzati e utilizzati per l'analisi e la progettazione strutturale.

Struttura in acciaio progettata in RFEM 6 per supporto pannelli solari con collegamenti in acciaio dettagliati.

Analisi delle tensioni in un modello di sezione a C in parete sottile in RSECTION 1 con distribuzione delle tensioni a colori.

Analisi di stabilità dettagliata di una struttura di pannelli solari utilizzando il software RFEM 6.

Risultati dell'analisi della pressione del vento su una struttura utilizzando l'interoperabilità tra RFEM 6 e RWIND 3

Applicazione nativa del carico del vento da RWIND 3 a RFEM 6

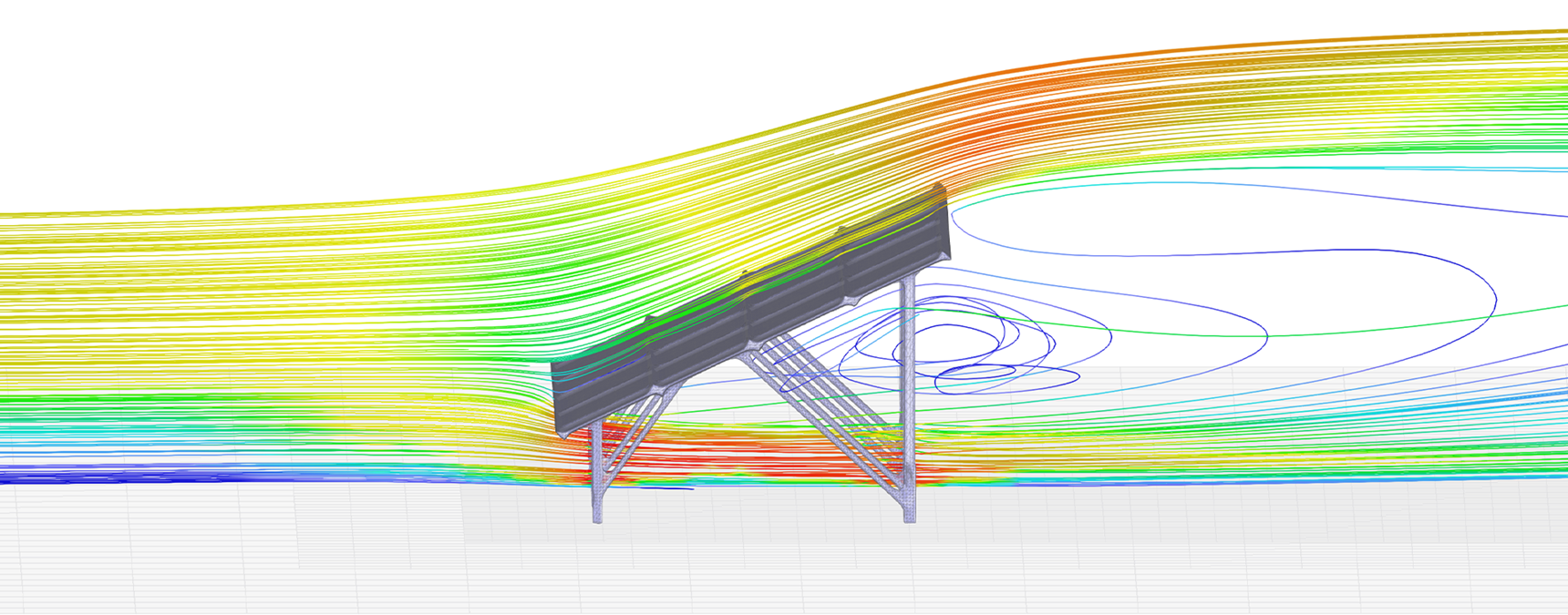

RWIND 3 simula il flusso del vento intorno agli assemblaggi di pannelli solari utilizzando tecniche CFD avanzate, catturando gli effetti di pressione localizzati sui telai di supporto e sulle superfici. Questi risultati dei carichi del vento vengono trasferiti nativamente a RFEM 6, dove vengono applicati al modello strutturale per un'analisi dettagliata delle forze interne, deformazioni e stabilità complessiva del sistema. Questo garantisce un design affidabile e ottimizzato dei sistemi di montaggio in condizioni di vento realistiche.

Due finestre software illustrano il trasferimento dei carichi del vento da RWIND 3 a RFEM 6, mostrando il flusso del vento e il modello deformato del pannello solare.

Modellazione
parametrica

Crea modelli flessibili e adattabili utilizzando file di template personalizzati o scripting. Modifica facilmente la geometria, i materiali o i carichi per esplorare diverse varianti di progettazione senza ricostruire il tuo modello da zero.

Connettività API

Collega senza interruzioni RFEM 6 a strumenti esterni come Revit, Python o Grasshopper. Utilizza il Servizio API (gRPC), una soluzione basata su Python, per automatizzare la generazione, il caricamento o la valutazione dei modelli, tutto su misura per le esigenze specifiche del tuo progetto.

Ottimizzazione di Verifica e Costi

Ottimizza il tuo modello e riduci i costi con strumenti potenziati dall'IA. Utilizza il componente aggiuntivo Ottimizzazione e Stima CO₂ per trovare automaticamente il design più efficiente, stimare le emissioni di CO₂ (GWP) e calcolare i costi del progetto in base ai prezzi unitari.

Automatizzare il flusso di lavoro

Usa la nostra potente API per automatizzare la generazione del modello, l'applicazione dei carichi e la valutazione dei risultati. Integrando l'automazione nel tuo processo di progettazione, puoi snellire significativamente i flussi di lavoro, ridurre le attività ripetitive e accelerare il completamento dei progetti.
