Domanda:
Come funziona l'attivazione dell'imperfezione della controfreccia?
Risposta:
Quando si definisce un'imperfezione, sono disponibili quattro opzioni per attivare la controfreccia.
1.
Sempre
Si tiene sempre conto della controfreccia.
2.
EN 1993-1-1 (5.8)
La controfreccia viene presa in considerazione solo se il rapporto di snellezza è maggiore rispetto alla formula (5.8) della norma EN 1993-1 (vedi Figura 01).
3.
DIN 18800 (207)
Per i calcoli di edifici esistenti, questa opzione secondo la norma DIN 18800 ritirata è stata lasciata nel programma.
4.
Manuale
Qui, è possibile specificare un valore per il coefficiente dell'asta ε0. Il coefficiente dell'asta è determinato secondo la formula nell'immagine 02.

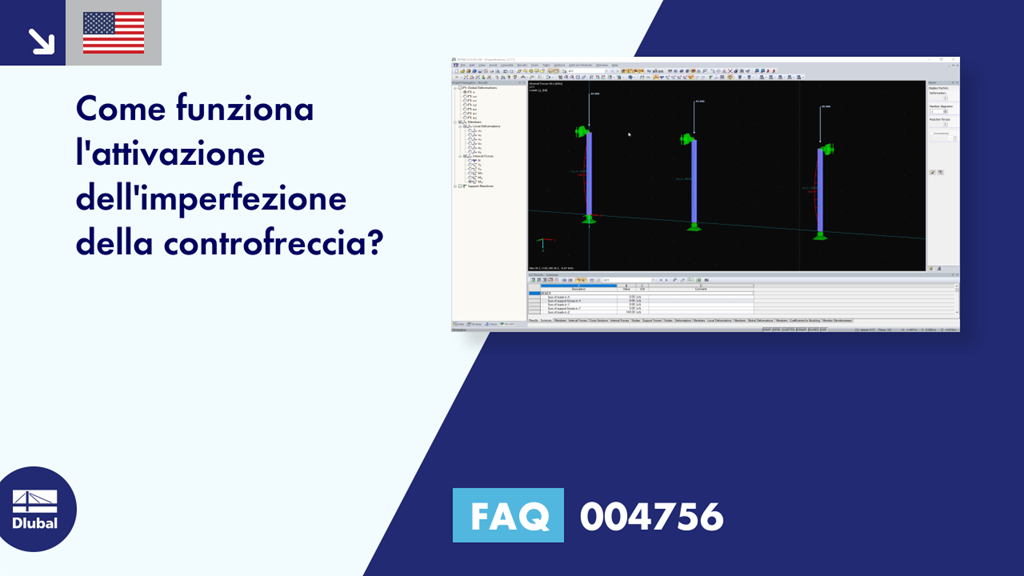

Il video di esempio allegato mostra che la snellezza limite non viene superata per la colonna centrale. Nessuna imperfezione viene applicata. Il momento flettente Mz è nullo.
