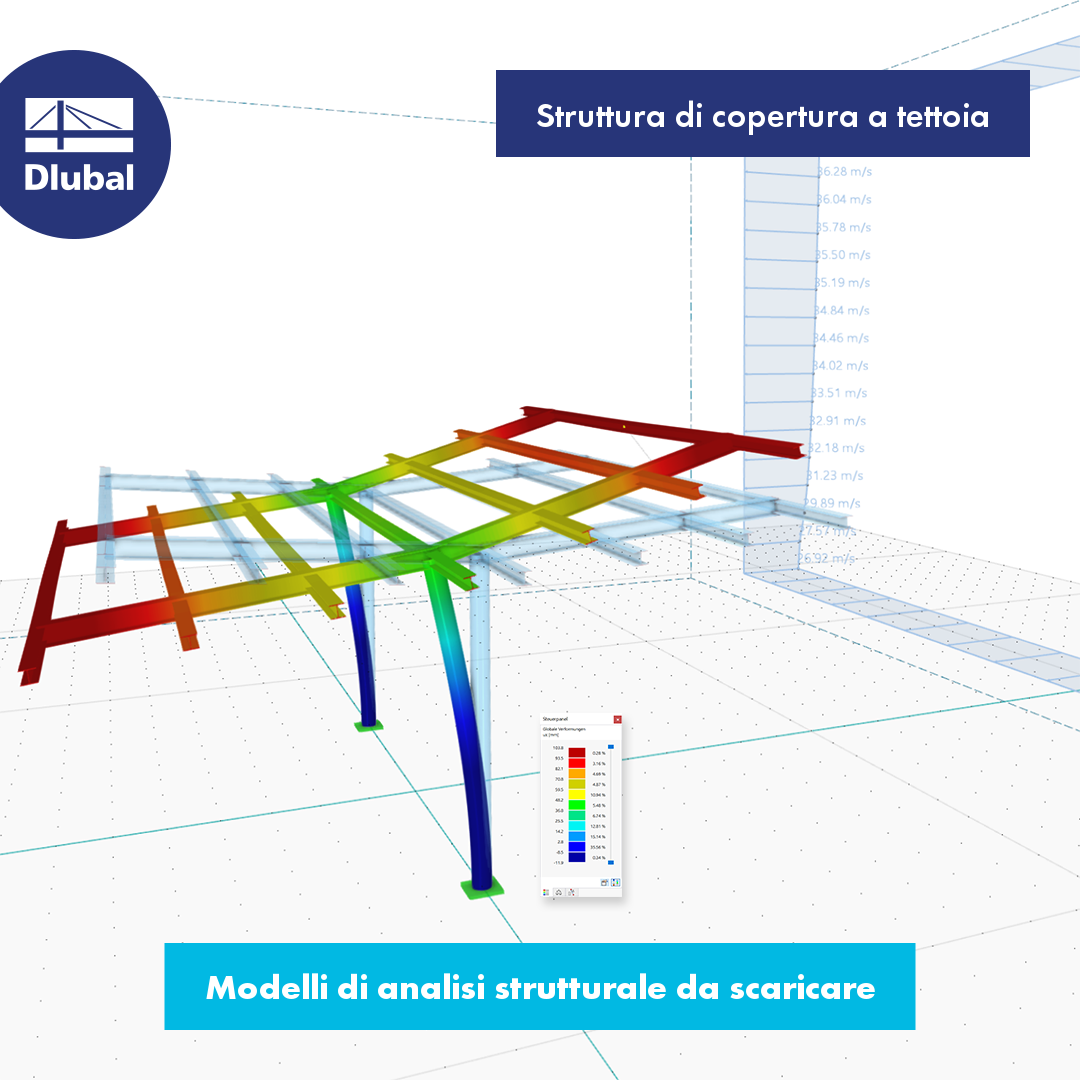

Struttura di tettoia bifalda | Modello di analisi strutturale per RSTAB 9 da scaricare

Utilizzando l'add-on Verifica legno, la verifica delle colonne in legno è possibile secondo il metodo ASD della norma NDS 2018. Il calcolo accurato della capacità di compressione delle aste di legno e dei fattori di regolazione è importante per le considerazioni di sicurezza e la progettazione. Il seguente articolo verificherà la resistenza critica massima all'instabilità calcolata dall'add-on Verifica legno utilizzando le equazioni analitiche passo dopo passo secondo la norma NDS 2018, inclusi i coefficienti di regolazione della compressione, il valore di progetto di compressione modificato e il rapporto di progetto finale.

Anche le sezioni trasversali laminate più comuni in RFEM e RSTAB, possono avere parametri definiti dall'utente. A tale scopo, selezionare la sezione trasversale da modificare nella libreria delle sezioni trasversali e fare clic sul pulsante [Input parametrico...].

In questo articolo, viene verificata una sezione di legno (38,1 mm x 88,9 mm) soggetta a flessione bi-assiale e compressione assiale utilizzando il modulo aggiuntivo RF-/TIMBER AWC. Le proprietà trave-pilastro e il carico si basano sull'esempio E1.8 di AWC Structural Wood Design Examples 2015/2018.

Con l'opzione di visualizzazione Modalità camera a volo d'uccello, puoi volare attraverso la tua struttura in RFEM e RSTAB. Controlla la direzione e la velocità del volo con la tastiera. Inoltre, è possibile salvare il volo attraverso la struttura in formato video.

L'interfaccia diretta con Revit consente di aggiornare il modello Revit in base alle modifiche apportate in RFEM o RSTAB. A seconda della modifica, potrebbe essere necessario rigenerare gli oggetti Revit (eliminazione dell'oggetto e successiva rigenerazione). La rigenerazione è eseguita sulla base del modello di RFEM/RSTAB.

Se si desidera evitare questa rigenerazione, attivare la casella di controllo 'Aggiorna solo materiali, spessori e sezioni'. In questo caso, saranno modificate solo le proprietà degli oggetti. In questo caso, tuttavia, non vengono considerate variazioni diverse da quelle nel materiale, nello spessore della superficie e nella sezione.

La proposta di armatura da RF-/CONCRETE Members può essere esportata in Revit. Le sezioni trasversali rettangolari e circolari sono attualmente supportate.

Le barre di armatura possono essere modificate retroattivamente in Revit.
