Modulo aggiuntivo RF-FORM-FINDING per RFEM
Form-Finding di strutture a membrane, funi, gusci e strutture intelaiate
Il miglior che abbia mai usato
“RFEM è il migliore che abbia mai utilizzato. Ho esperienza con RISA, STAAD, ETABS, Visual Analysis, ed altri. Nel mondo delle tensostrutture/tessuto, ho provato NDN, Forten, Easy, ecc. Una volta che ci si abitua all'interfaccia di RFEM, con gli altri non ci sono più paragoni. Anche con strutture tipiche, è molto più facile.”
Tesi di dottorato sulla progettazione di strutture a membrana secondo FEA

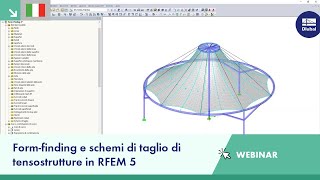

Il modulo aggiuntivo RF-FORM-FINDING ricerca le forme delle strutture costituite soggette a trazione o compressione, come le strutture a funi e membrane, gusci ed altre strutture. La forma viene calcolata attraverso l’equilibrio tra la tensione superficiale (precompressione ed altri carichi come il peso proprio, pressione,ecc.) e le date condizioni al contorno.
Per l'analisi strutturale, la nuova forma precompressione viene poi utilizzata come allo stato iniziale. Gli schemi di taglio per le strutture a membrana possono essere determinate anche con il modulo aggiuntivo RF‑CUTTING‑PATTERN.
-
Caratteristiche
- Form-finding di:
- strutture a membrana e strutture costituite da funi soggetti a trazione
- strutture a guscio e trave a compressione
- strutture miste a trazione e compressione
- Considerazione delle camere di gas tra le superfici
- Interazione con la struttura portante (progetto della sottostruttura secondo diverse norme)
- Superfici come 2D e aste come elemento 1D
- Definizione delle diverse condizioni di precompressione per le superfici (membrane e gusci)
- Definizione di forze o requisiti geometrici per aste (funi e travi)
- Considerazione dei carichi individuali (peso proprio, pressione interna, ecc.) nel processo di form‑finding
- Definizioni di supporto temporaneo per il processo di form-finding
- Form-finding preliminare automatico delle superfici a membrane (scopri di più...)
- Definizione del materiale isotropo o ortotropo per analisi strutturale
- Definizione opzionale di carichi liberi poligonali
- Trasformazione di elementi di forma trovati in elementi di superficie NURBS
- Possibilità di form-finding combinata tramite integrazione del form-finding preliminare
- Valutazione grafica della nuova forma utilizzando coordinate colorate e trame di inclinazione
- Documentazione completa del calcolo compresi i dati di valutazione adattabili definite dall'utente
- Possibilità di esportare la mesh agli EF come file DXF o Excel
- Form-finding di:
-
Input
La funzione di ricerca del modulo può essere attivata nella finestra di dialogo Dati generali, scheda Opzioni. Le precompressioni (o i requisiti geometrici per le aste) possono essere definiti nei parametri di superfici e aste. Il processo di ricerca del modulo viene eseguito calcolando un caso RF-FORM-FINDING.
Passaggi della sequenza di lavoro:
- Creazione di un modello in RFEM (superfici, travi, cavi, supporti, definizione del materiale, ecc.)
- Impostazione della precompressione richiesta per le membrane e forza o lunghezza/inclinazione per le aste (ad es. Cavo)
- Considerazione facoltativa di altri carichi per il processo di ricerca di forme in casi di carico di ricerca di forme speciali (peso proprio, pressione, peso del nodo di acciaio, ecc.)
- Impostazione di carichi e combinazioni di carico per ulteriori analisi strutturali
-
Analisi non-lineare
Dopo aver avviato il calcolo, il programma esegue form‑finding sull'intera struttura. Il calcolo tiene conto dell'interazione tra le membrane, funi e struttura portante.
Il processo form‑finding viene realizzato iterativamente secondo il non lineare sistema URS (Updated Reference Strategy) del Prof. Dr. Bletzinger / Prof. Ramm. In questo modo, le forme in equilibrio sono ottenute considerando la precompressioni definite.
Inoltre, questo metodo ti consente di prendere in considerazione il peso proprio o la pressione interna per le strutture pneumatiche nel processo form‑finding. Il precompressione per le superfici (ad es. membrane) può essere definito in due modi diversi:
- Metodo standard - definizione della pretensione necessaria in una superficie
- Metodo di proiezione - prescrizione del precompressione richiesta in una proiezione di una superficie, stabilizzazione specialmente per le forme coniche
-
Risultati
I risultati del processo di ricerca della forma sono una nuova forma e le corrispondenti forze interne. Risultati usuali come deformazioni, forze, tensioni e altri possono essere visualizzati nel caso RF-FORM-FINDING.
Questa forma precompressa è disponibile come stato iniziale per tutti gli altri casi di carico e combinazioni nell'analisi strutturale.
Per una maggiore facilità nella definizione dei casi di carico, è possibile utilizzare la trasformazione NURBS (Parametri di calcolo/Ricerca modulo). Questa funzione sposta le superfici e i cavi originali in posizione dopo il rilevamento della forma.
Usando i punti della griglia delle superfici o i nodi di definizione delle superfici NURBS, i carichi liberi possono essere posizionati su parti selezionate della struttura.
Contattaci
Hai domande sui nostri prodotti o hai bisogno di consigli sulla selezione dei prodotti necessari per i suoi progetti? Contattaci gratuitamente tramite e-mail, chat o forum di supporto o trova varie soluzioni e suggerimenti utili nella nostra pagina delle FAQ.
Dlubal Software è membro dell'Associazione TensiNet .
Prezzo

Attivazione di RF-FORM-FINDING
Il modulo aggiuntivo RF-FORM-FINDING può essere attivato nella finestra 'Modifica modello - Dati generali', nella scheda 'Opzioni'. Attivando il modulo, si creerà un nuovo caso di carico RF-FORM-FINDING e apparirà un ulteriore menù nel programma principale, consentendo la definizione delle condizioni di precarico per gli elementi a membrana ed i cavi.
-
