Moduł dodatkowy dla RFEM 5
RF-FORM-FINDING

Moduł dodatkowy RF-FORM-FINDING wyszukuje kształty modeli prętowych i powierzchniowych poddanych rozciąganiu lub ściskaniu. Kształt jest obliczany na podstawie równowagi pomiędzy naprężeniem powierzchniowym (naprężeniem wstępnym i dodatkowym obciążeniem, takim jak ciężar własny, ciśnienie itp.) a naturalnymi lub geometrycznymi warunkami brzegowymi.

Nowy sprężony kształt jest następnie wykorzystywany jako stan początkowy do analizy statyczno-wytrzymałościowej. W module dodatkowym RF-CUTTING-PATTERN można definiować szablony cięcia dla konstrukcji membranowych.

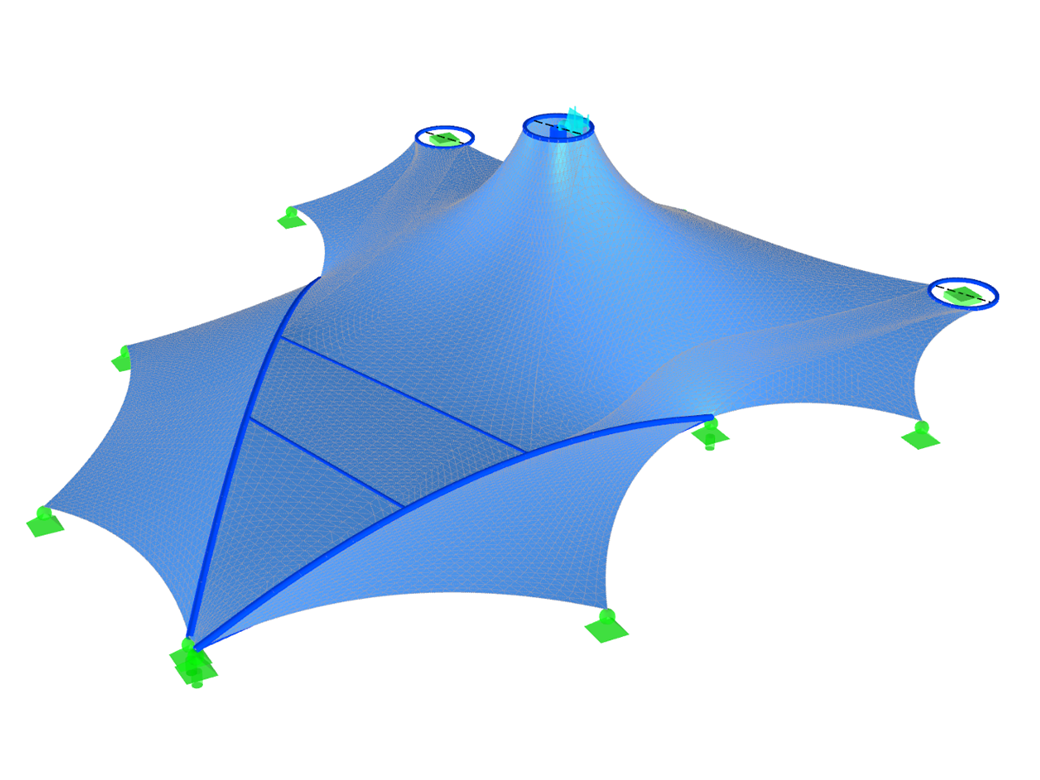

Znajdowanie kształtu konstrukcji membranowych, kablowych, powłokowych i belkowych

Ogółem: 4

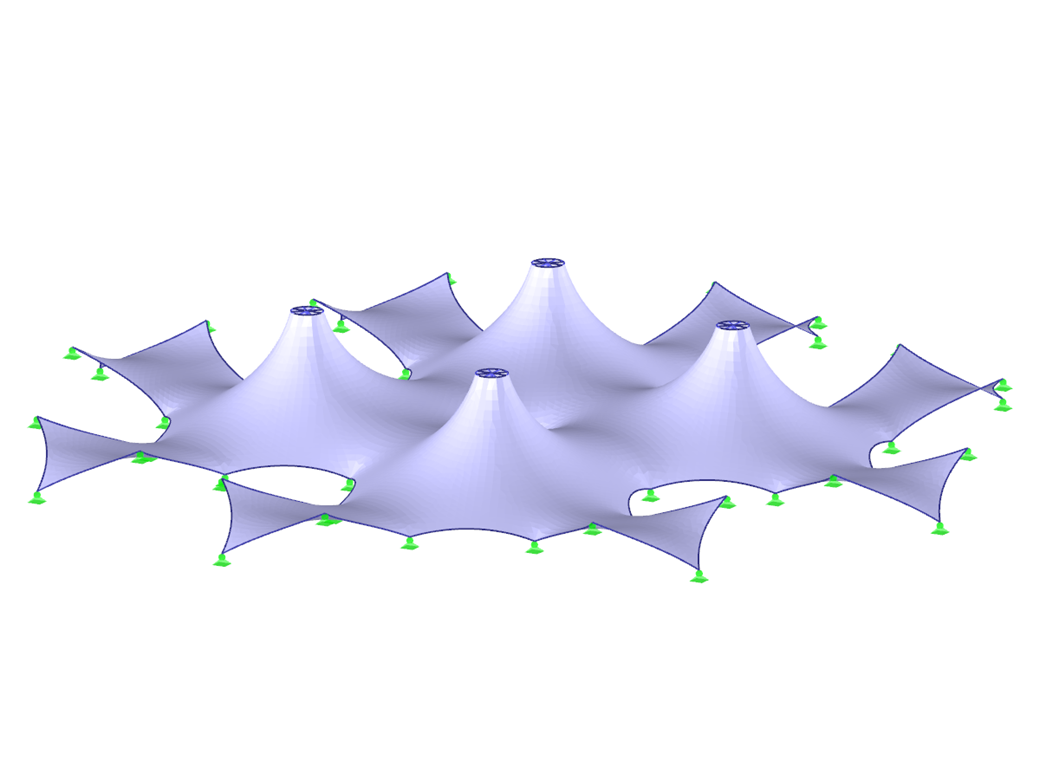

Moduł dodatkowy RFEM RF-FORM-FINDING | Znajdowanie kształtu konstrukcji membranowych i kablowych

RF-FORM-FINDING | Funkcje

Znajdowanie kształtów:

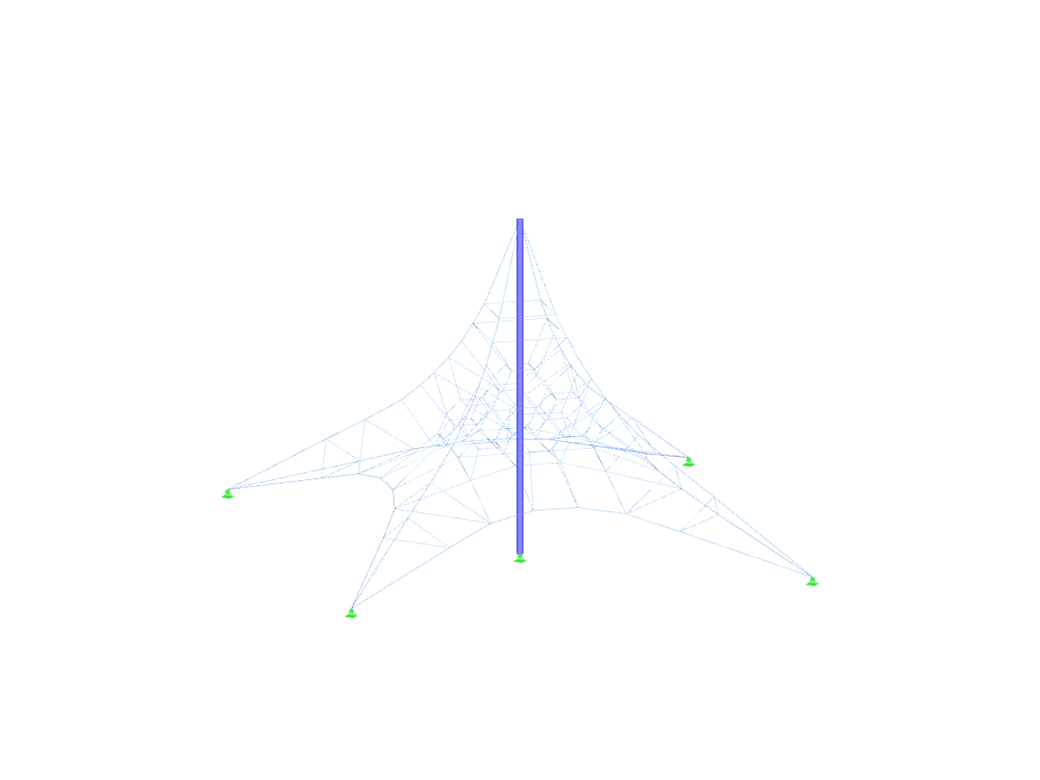

- konstrukcje membranowe i kablowe obciążone rozciąganiem
- obciążone ściskaniem konstrukcje powłokowe i belkowe
- konstrukcje poddawane obciążeniom mieszanym rozciąganym i ściskającym
Uwzględnienie przestrzeni między powierzchniami, wypełnionych gazem
Interakcja z konstrukcją wsporczą (projektowanie podkonstrukcji zgodnie z różnymi normami)
Powierzchnie jako 2D i pręty jako element 1D
Definicja różnych warunków sprężenia dla powierzchni (membrany i powłoki)
Definicja sił lub geometrycznych wymagań dla prętów (kable i belki)
Uwzględnienie poszczególnych obciążeń (ciężar własny, parcie wewnętrzne etc.) w procesie znajdowania kształtu
Tymczasowe podparcie zdefiniowane dla procesu znajdowania kształtu
Automatyczne wstępne znajdowanie kształtu powierzchni membranowych (więcej informacji...)
Definicja materiału izotropowego lub ortotropowego dla analizy statyczno-wytrzymałościowej
Opcjonalna definicja wolnych obciążeń wielokątnych
Transformacja elementów po procesie znalezienia kształtu w elementy powierzchniowe NURBS
Możliwość złożonego znajdowania kształtu poprzez integrację wstępnego znajdowania kształtu

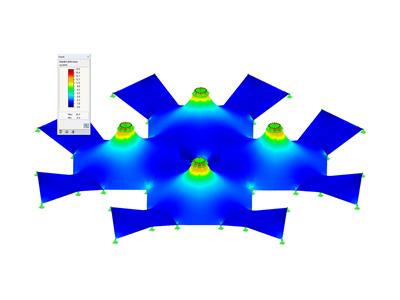

Graficzna ocena nowej formy przy użyciu kolorowych współrzędnych i wykresów nachylenia
Kompletna dokumentacja obliczeń z danymi zdefiniowanymi przez użytkownika
Możliwość eksportu siatki ES do pliku DXF lub Excel

RF-FORM-FINDING | Wprowadzanie danych

Funkcję znajdowania kształtu można aktywować w oknie dialogowym Dane ogólne, zakładka Opcje. Naprężenia wstępne (lub wymagania geometryczne dla prętów) można zdefiniować w parametrach dla powierzchni i prętów. Proces znajdowania kształtu odbywa się poprzez obliczenie przypadku RF-FORM-FINDING.

Kroki sekwencji roboczej:

Tworzenie modelu w RFEM (powierzchnie, belki, kable, podpory, definicja materiału itp.)
Ustawienie wymaganego naprężenia wstępnego dla membran oraz siły lub długości/ugięcia dla prętów (np. kabel)
Opcjonalne uwzględnienie innych obciążeń dla procesu znajdowania kształtu w specjalnych przypadkach obciążeń typu form-finding (ciężar własny, ciśnienie, ciężar węzła stalowego itp.)
Ustawianie obciążeń i kombinacji obciążeń do dalszych analiz konstrukcyjnych

RF-FORM-FINDING | Analiza nieliniowa

Kiedy rozpoczynają się obliczenia, program znajduje kształty (form-finding) w całej konstrukcji. Obliczenia biorą pod uwagę interakcje pomiędzy elementami po form-finding, a konstrukcją nośną.

Proces form-finding wykonywany jest iteracyjnie, w formie specjalnej analizy nieliniowej, zainspirowanej przez system URS (Updated Reference Strategy) wg Prof. Bletzingera/Prof. Ramma. W ten sposób, kształty równowagi uzyskuje się biorąc pod uwagę uprzednio określone sprężenie.

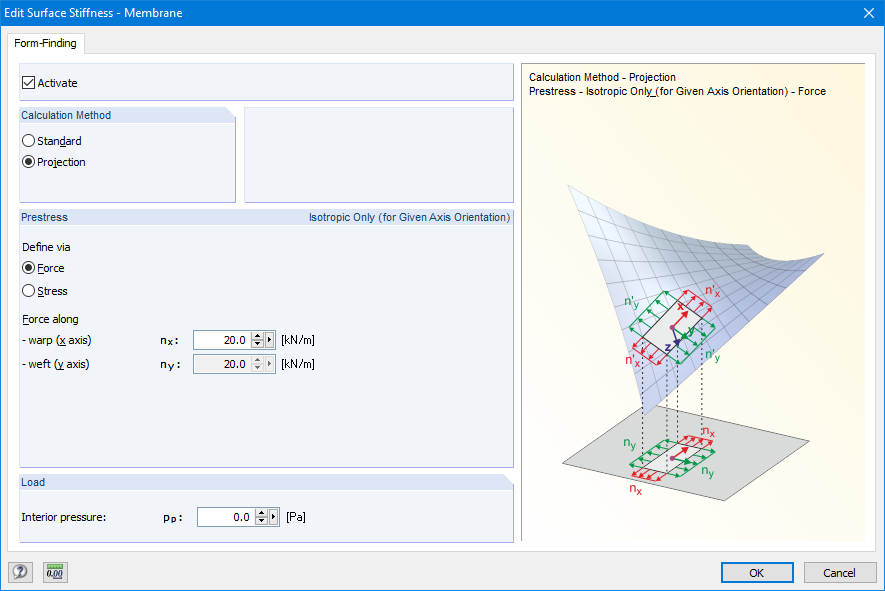

Dodatkowo, metoda ta pozwala na uwzględnienie poszczególnych obciążeń, takich jak ciężar własny lub parcie wewnętrzne dla konstrukcji pneumatycznych w procesie form-finding. Sprężenie dla powierzchni może być zdefiniowane za pomocą dwóch różnych metod:

Metoda standardowa - wymagane sprężenie w powierzchni
Metoda projekcji - wymagane sprężenie w projekcji powierzchni, stabilizacja zwłaszcza dla kształtów stożkowych

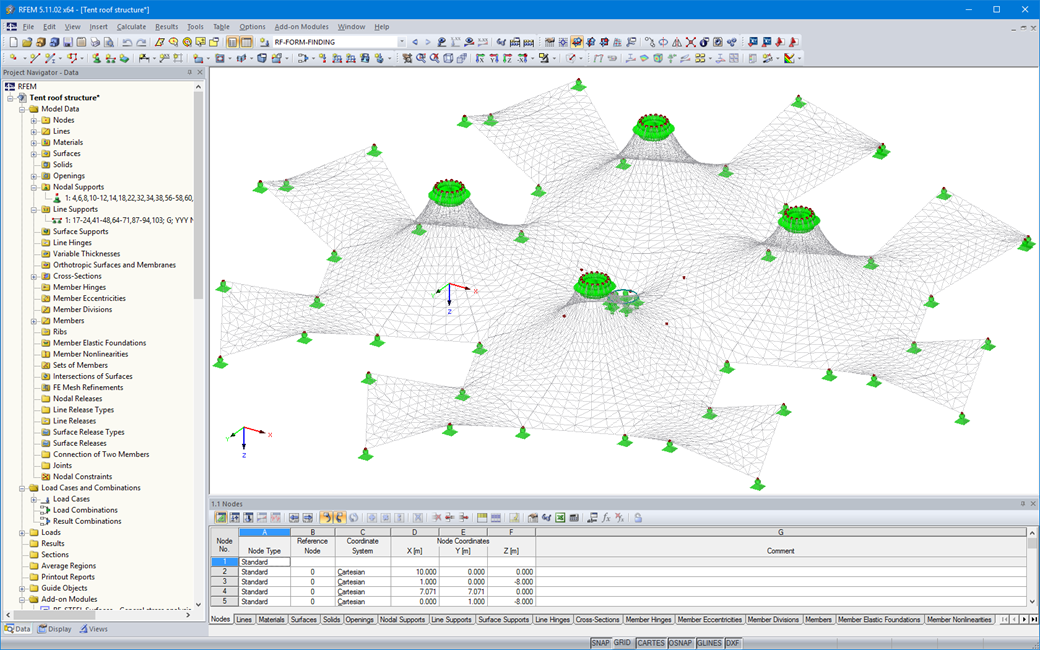

Odkształcenie siatki ES po znalezieniu kształtu

RF-FORM-FINDING | Wyniki

Wynikiem procesu znajdowania kształtu jest nowy kształt i odpowiednie siły wewnętrzne. W przypadku RF-FORM-FINDING można wyświetlić zwykłe wyniki, takie jak odkształcenia, siły, naprężenia itp.

Sprężony kształt jest dostępny jako stan początkowy dla wszystkich pozostałych przypadków obciążeń i kombinacji obciążeń w analizie statyczno-wytrzymałościowej.

Dla większego komfortu podczas definiowania przypadków obciążeń można skorzystać z transformacji NURBS (Parametry obliczeń/Form-Finding). Funkcja ta przesuwa oryginalne powierzchnie i kable na miejsce po form-finding.

Za pomocą punktów rastra powierzchni lub węzłów definicji powierzchni NURBS można umiejscowić wolne obciążenia na wybranych częściach konstrukcji.
