modulo aggiuntivo RFEM 5
RF-FORM-FINDING

Il modulo aggiuntivo RF-FORM-FINDING cerca la forma di modelli di aste e superfici soggetti a trazione o compressione. Questa forma è calcolata dall'equilibrio tra la tensione superficiale (precompressione e carico aggiuntivo come peso proprio, pressione, ecc.) e le condizioni al contorno naturali o geometriche.

La nuova forma precompressa viene quindi utilizzata come stato iniziale per l'analisi strutturale. Mit Hilfe des Zusatzmodules RF-ZUSCHNITT können Sie für Membrankonstruktionen die Schnittmuster ermitteln.

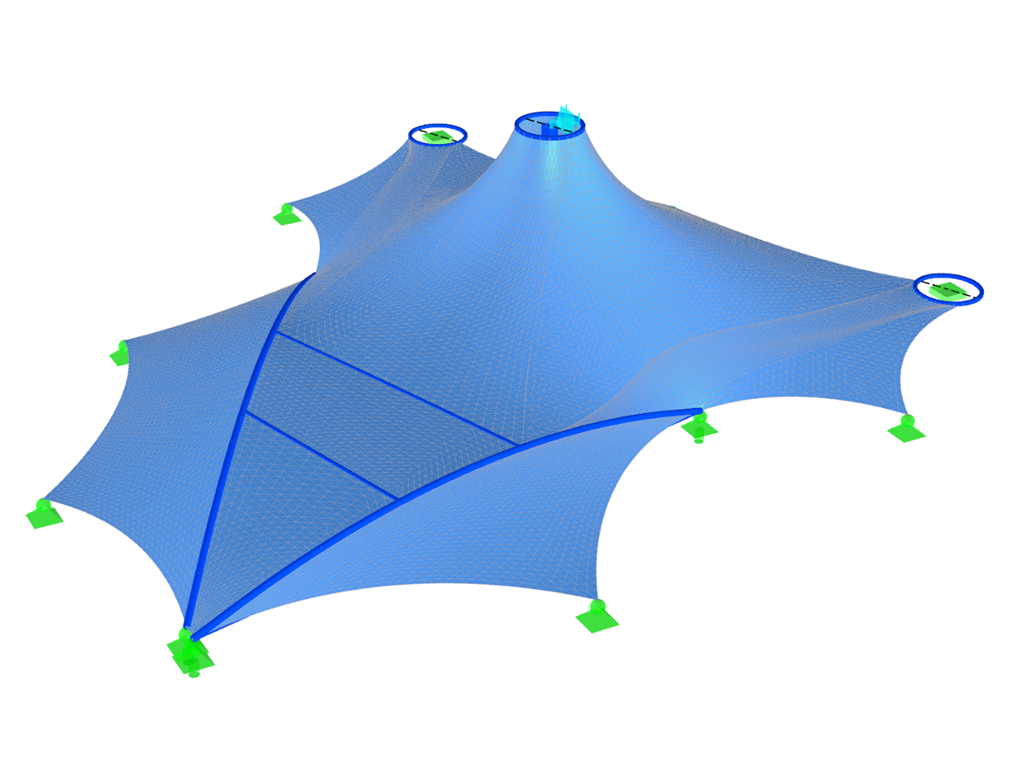

Form-Finding di strutture a membrana, funi, gusci e travi

Totale voci: 4

Modulo aggiuntivo RF-FORM-FINDING per RFEM | form-finding di strutture di cavi e membrane

RF-FORM-FINDING | Caratteristiche

Form-finding di:

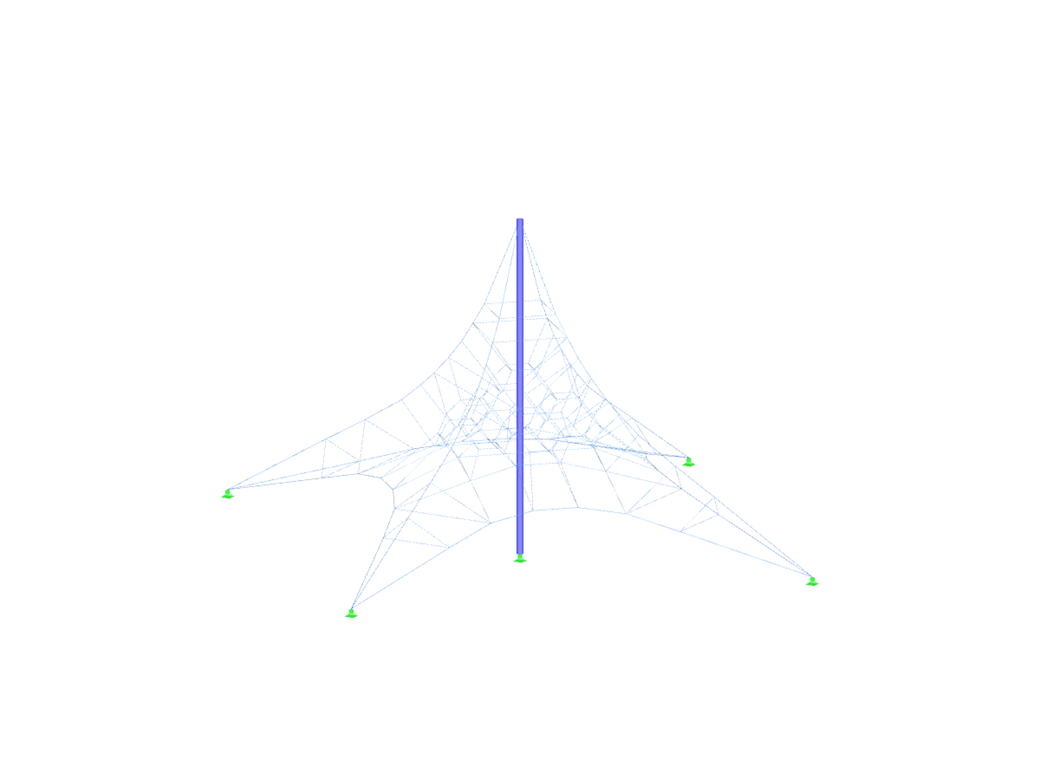

- strutture a membrana e funi sottoposte a trazione
- strutture a guscio e travi sottoposte a compressione
- strutture miste a trazione e compressione
Considerazione delle camere di gas tra le superfici
Interazione con la struttura portante (progetto della sottostruttura secondo diverse norme)
Superfici come 2D e aste come elemento 1D
Definizione delle diverse condizioni di precompressione per le superfici (membrane e gusci)
Definizione di forze o requisiti geometrici per aste (funi e travi)
Considerazione dei carichi individuali (peso proprio, pressione interna, ecc.) nel processo di form‑finding
Definizioni di supporto temporaneo per il processo di form-finding
Form-finding preliminare automatico delle superfici delle membrane (maggiori informazioni...)
Definizione del materiale isotropo o ortotropo per analisi strutturale
Definizione opzionale di carichi liberi poligonali
Trasformazione di elementi di forma trovati in elementi di superficie NURBS
Possibilità di form-finding combinata tramite integrazione del form-finding preliminare
Valutazione grafica della nuova forma utilizzando coordinate colorate e grafici di inclinazione
Documentazione completa del calcolo compresi i dati di valutazione adattabili definite dall'utente
Esportazione opzionale della mesh EF come file DXF o Excel

RF-FORM-FINDING | Input

La funzione di form-finding può essere attivata nella finestra di dialogo Dati generali, scheda Opzioni. Le pretensioni (o i requisiti geometrici per le aste) possono essere definite nei parametri per le superfici e le aste. Il processo di form-finding viene eseguito calcolando un caso RF-FORM-FINDING.

Passaggi della sequenza di lavoro:

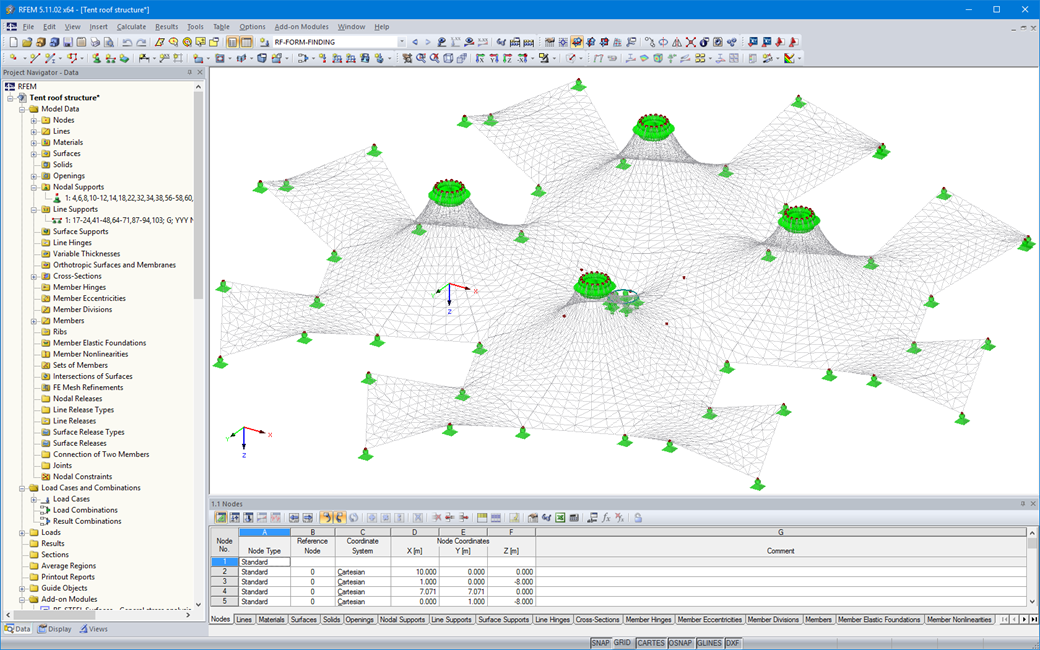

Creazione di un modello in RFEM (superfici, travi, cavi, vincoli esterni, definizione del materiale, ecc.)
Impostazione della precompressione richiesta per le membrane e della forza o della lunghezza/flessione per le aste (ad esempio, funi)
Considerazione facoltativa di altri carichi per il processo di form-finding in casi di carico di form-finding speciali (peso proprio, pressione, peso del nodo acciaio, ecc.)
Impostazione dei carichi e delle combinazioni di carico per ulteriori analisi strutturali

RF-FORM-FINDING | Analisi non-lineare

Dopo aver avviato il calcolo, il programma esegue form‑finding sull'intera struttura. Il calcolo tiene conto dell'interazione tra le membrane, funi e struttura portante.

Il processo form‑finding viene realizzato iterativamente secondo il non lineare sistema URS (Updated Reference Strategy) del Prof. Dr. Bletzinger / Prof. Ramm. In questo modo, le forme in equilibrio sono ottenute considerando la precompressioni definite.

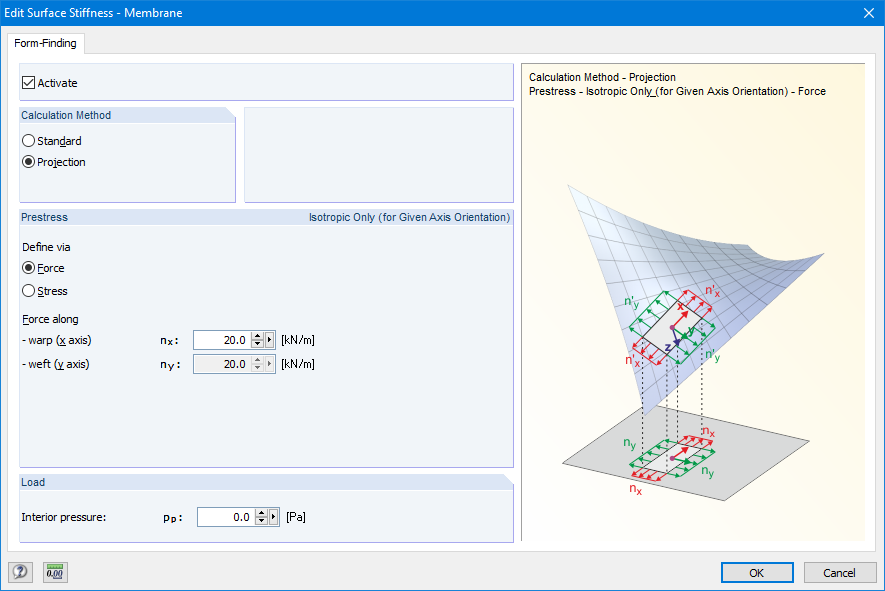

Inoltre, questo metodo ti consente di prendere in considerazione il peso proprio o la pressione interna per le strutture pneumatiche nel processo form‑finding. Il precompressione per le superfici (ad es. membrane) può essere definito in due modi diversi:

Metodo standard - definizione della pretensione necessaria in una superficie
Metodo di proiezione - prescrizione del precompressione richiesta in una proiezione di una superficie, stabilizzazione specialmente per le forme coniche

RF-FORM-FINDING | Risultati

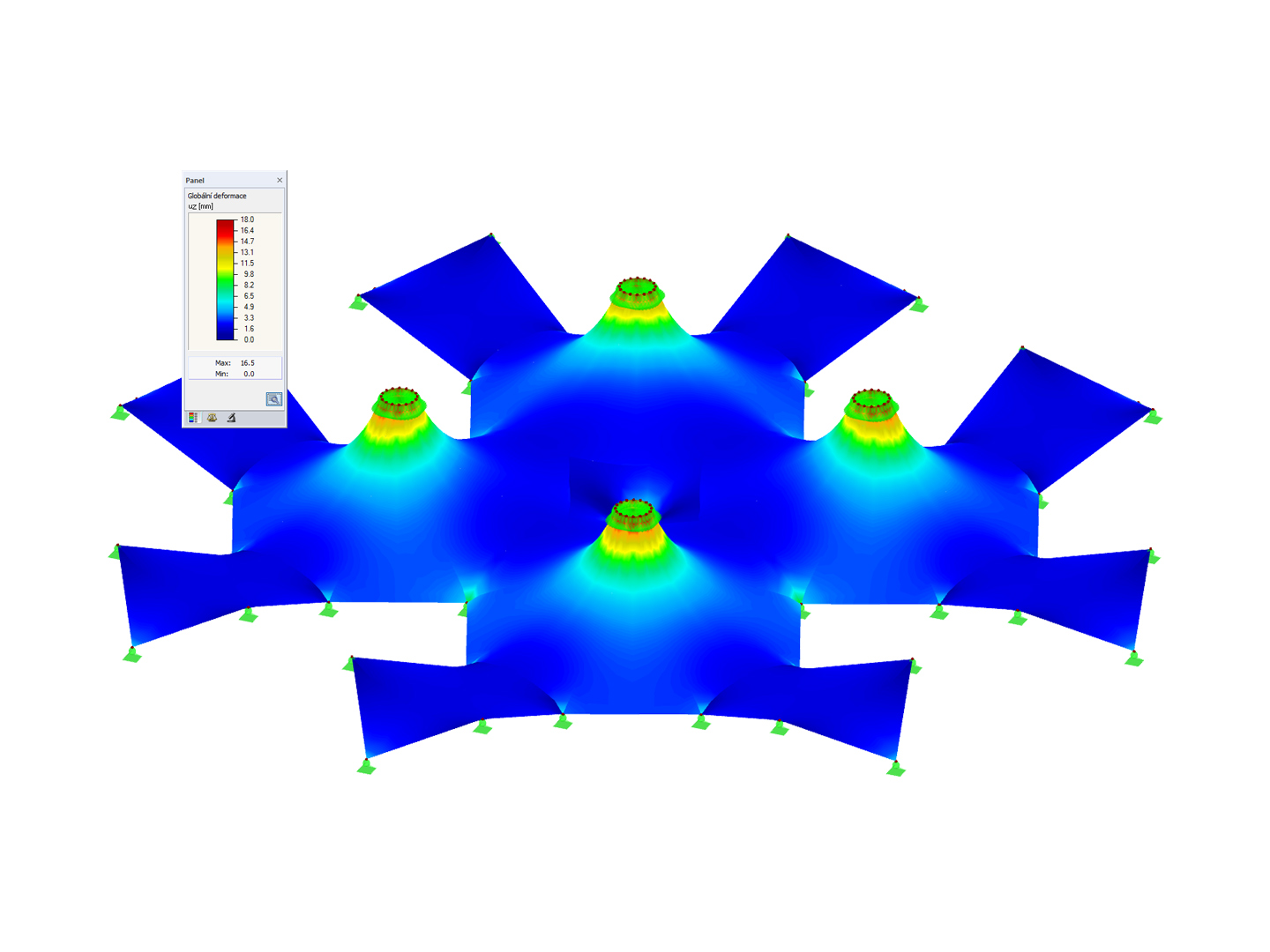

I risultati del processo di form-finding sono una nuova forma e le forze interne corrispondenti. I soliti risultati, come spostamenti generalizzati, forze, tensioni e altri possono essere visualizzati nel caso RF-FORM-FINDING.

Questa forma precompressa è disponibile come stato iniziale per tutti gli altri casi e combinazioni di carico nell'analisi strutturale.

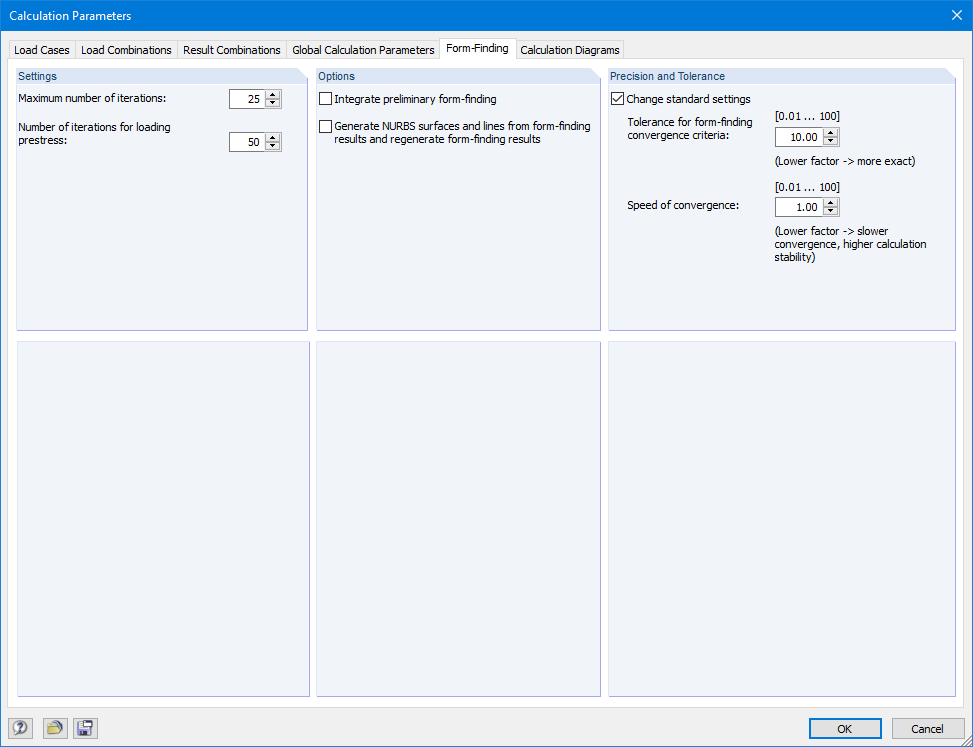

Per una maggiore facilità nella definizione dei casi di carico, è possibile utilizzare la trasformazione NURBS (Parametri di calcolo/Form-Finding). Questa funzione sposta le superfici originali e i cavi in posizione dopo il form‑finding.

Utilizzando i punti della griglia delle superfici o i nodi di definizione delle superfici NURBS, i carichi liberi possono essere situati su parti selezionate della struttura.
