Módulo adicional para RFEM 5
RF-FORM-FINDING

• Búsqueda de forma de:
  • estructuras de cables y membranas cargadas a tracción
  • estructuras de láminas y vigas cargadas a compresión
  • estructuras mixtas cargadas a tracción y compresión
• Consideración de cámaras de gas entre superficies
• Interacción con la estructura de soporte (diseño de la subestructura según varias normas)
• Las superficies se consideran como elementos 2D y las barras como 1D
• Definición de condiciones de pretensado distintas para superficies (membranas y cáscaras)
• Definición de fuerzas o requisitos geométricos para barras (cables y vigas)
• Consideración de cargas individuales (peso propio, presión interna, etc.) en el proceso de búsqueda de forma
• Definiciones de apoyos temporales para el proceso de búsqueda de forma
• Búsqueda de forma preliminar automática de superficies de membranas (más información...)
• Definición de materiales isótropos u ortótropos para el análisis estructural
• Definición opcional de cargas poligonales libres
• Transformación de los elementos de la forma encontrada en elementos de superficies NURBS
• Posibilidad de la búsqueda de forma combinada mediante la integración de la búsqueda de forma preliminar

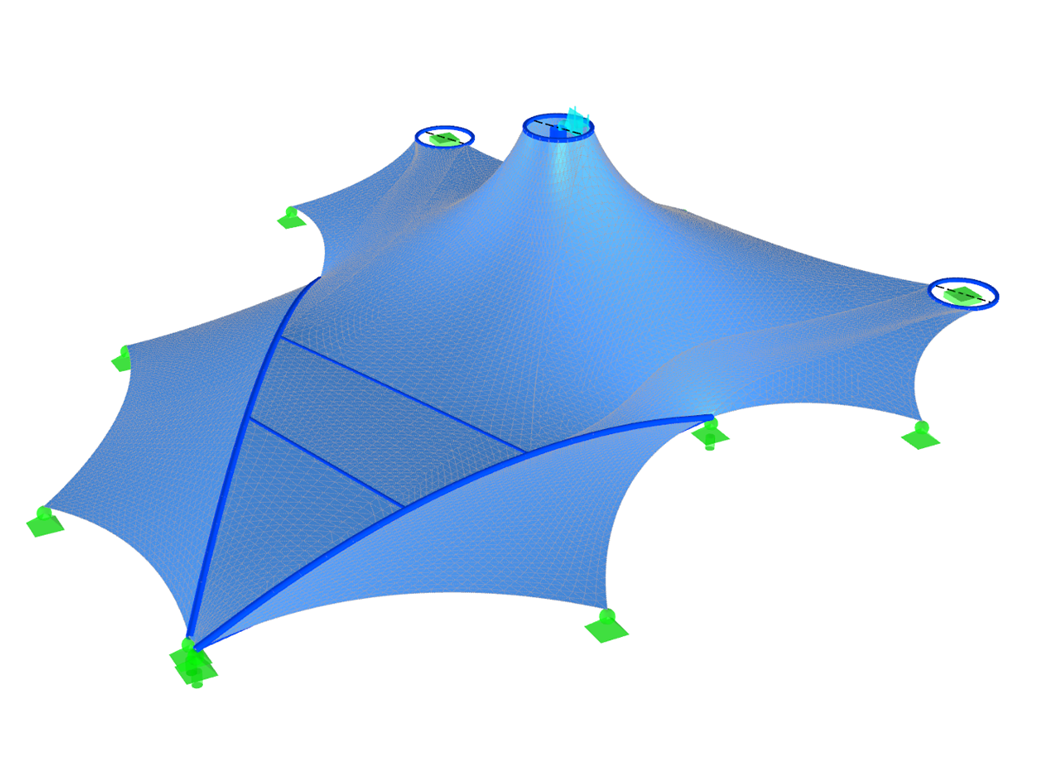

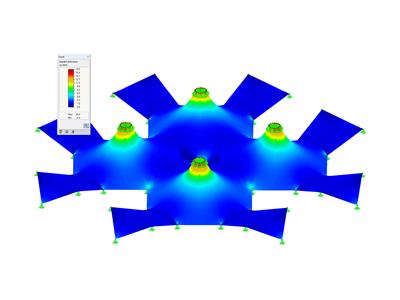

• Evaluación gráfica de la nueva forma utilizando coordenadas de colores y trazados de inclinación
• Documentación completa del cálculo con figuras de evaluación adaptables definidas por el usuario
• Exportación opcional de la malla de EF como archivo DXF o Excel

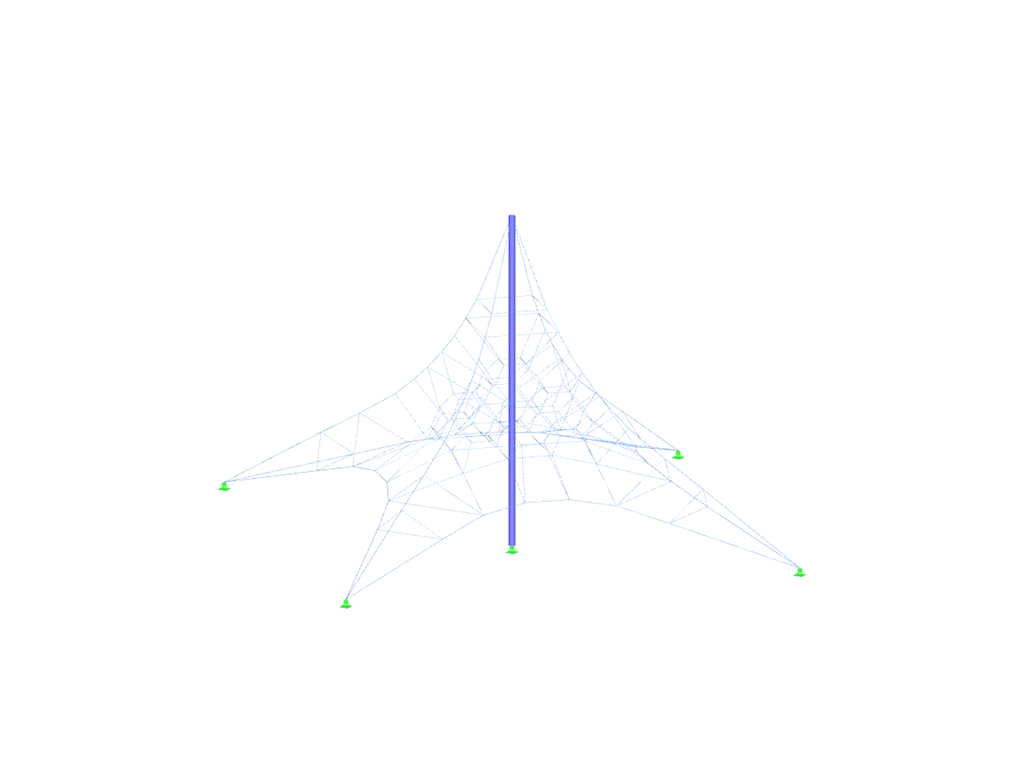

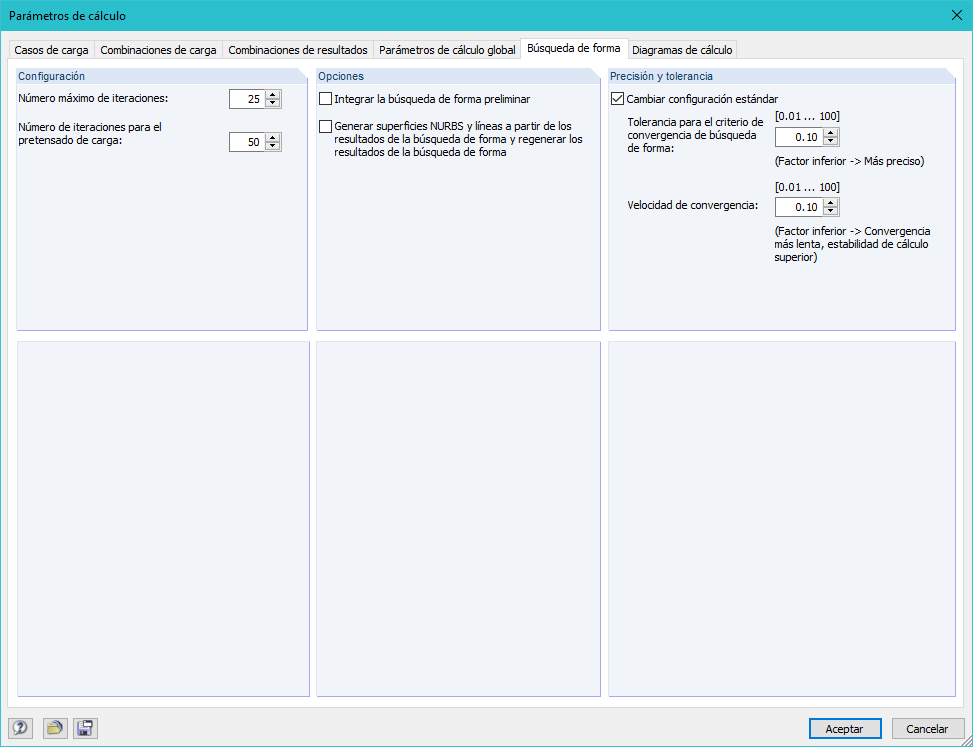

Después de iniciar el cálculo, el programa realiza la búsqueda de forma de la estructura entera. El cálculo considera la interacción entre los elementos de la búsqueda de forma (membranas, cables, etc.) y las estructura de soporte.

El proceso de búsqueda de forma se realiza iterativamente como un análisis no lineal especial, inspirado en la estrategia de actualización de referencias URS (Updated Reference Strategy) del Prof. Bletzinger y el Prof. Ramm. De esta manera, las formas en equilibrio se obtienen considerando el pretensado predefinido.

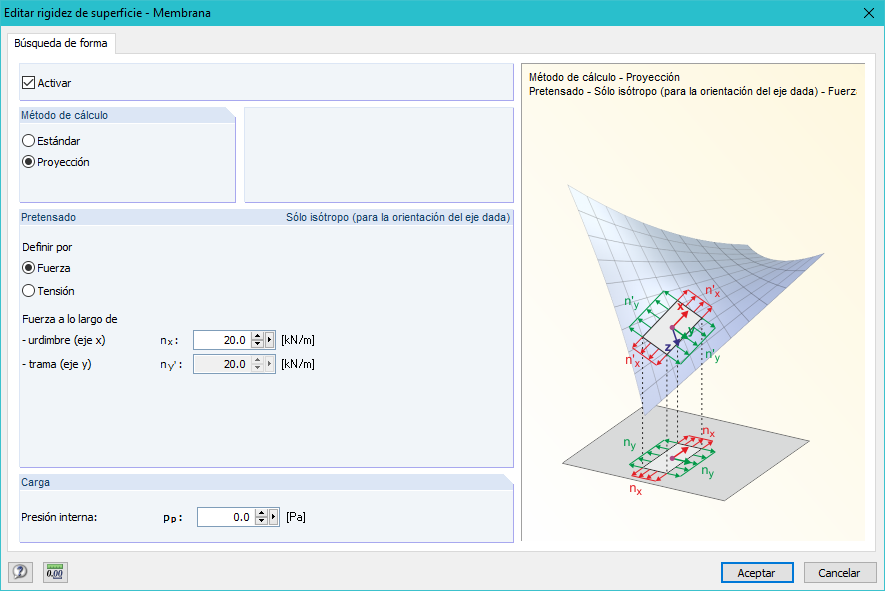

Además, este método permite considerar las cargas individuales tales como el peso propio o la presión interior para estructuras neumáticas en el proceso de búsqueda de forma. El pretensado de superficies (por ejemplo, de membranas) puede definirse mediante dos métodos distintos:

• Método estándar: prescripción del pretensado requerido en una superficie
• Método de proyección: prescripción del pretensado requerido en una proyección de una superficie, estabilización especialmente para formas cónicas
