Creazione, analisi e valutazione di modelli edilizi
Modello edificio | Caratteristiche
- Considerazione e visualizzazione delle masse di piano
- Elenco degli elementi strutturali e delle loro informazioni
- Creazione automatizzata di sezioni dei risultati su pareti di taglio
- Output delle risultanti delle sezioni in direzione globale per determinare le forze di taglio

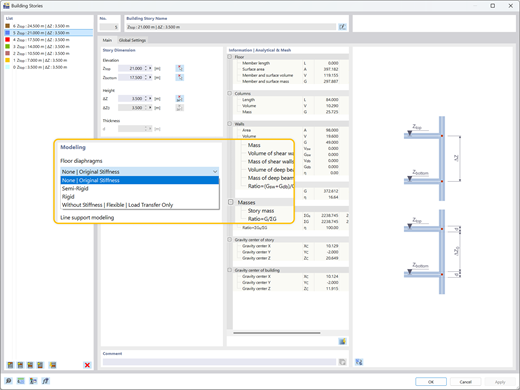

- Definizione facoltativa del diaframma rigido per piano (modellazione del piano)
- Tipo di rigidezza del Solaio - Diaframma rigido
- Definizione di set di solai,
- per esempio, calcolo di solai come posizione 2D all'interno del modello 3D
- Pareti di taglio: Definizione automatica delle aste dei risultati con qualsiasi sezione trasversale
- Verifica di sezioni trasversali rettangolari utilizzando l'add-on Verifica calcestruzzo
- Definizione di travi profonde
- Verifica possibile con l'add-on Verifica calcestruzzo

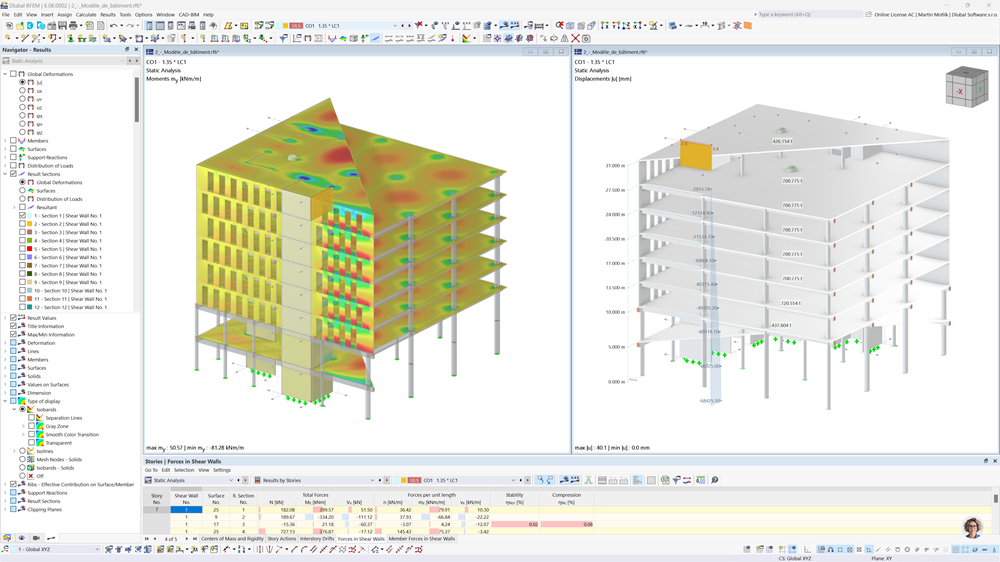

- Output tabellare delle azioni del piano, del drift dell'interpiano e dei punti centrali della massa e della rigidezza, nonché delle forze nelle pareti di taglio
- Visualizzazione separata dei risultati della verifica del solaio e dell'irrigidimento
- Facoltativo di trascurare le aperture di una certa dimensione

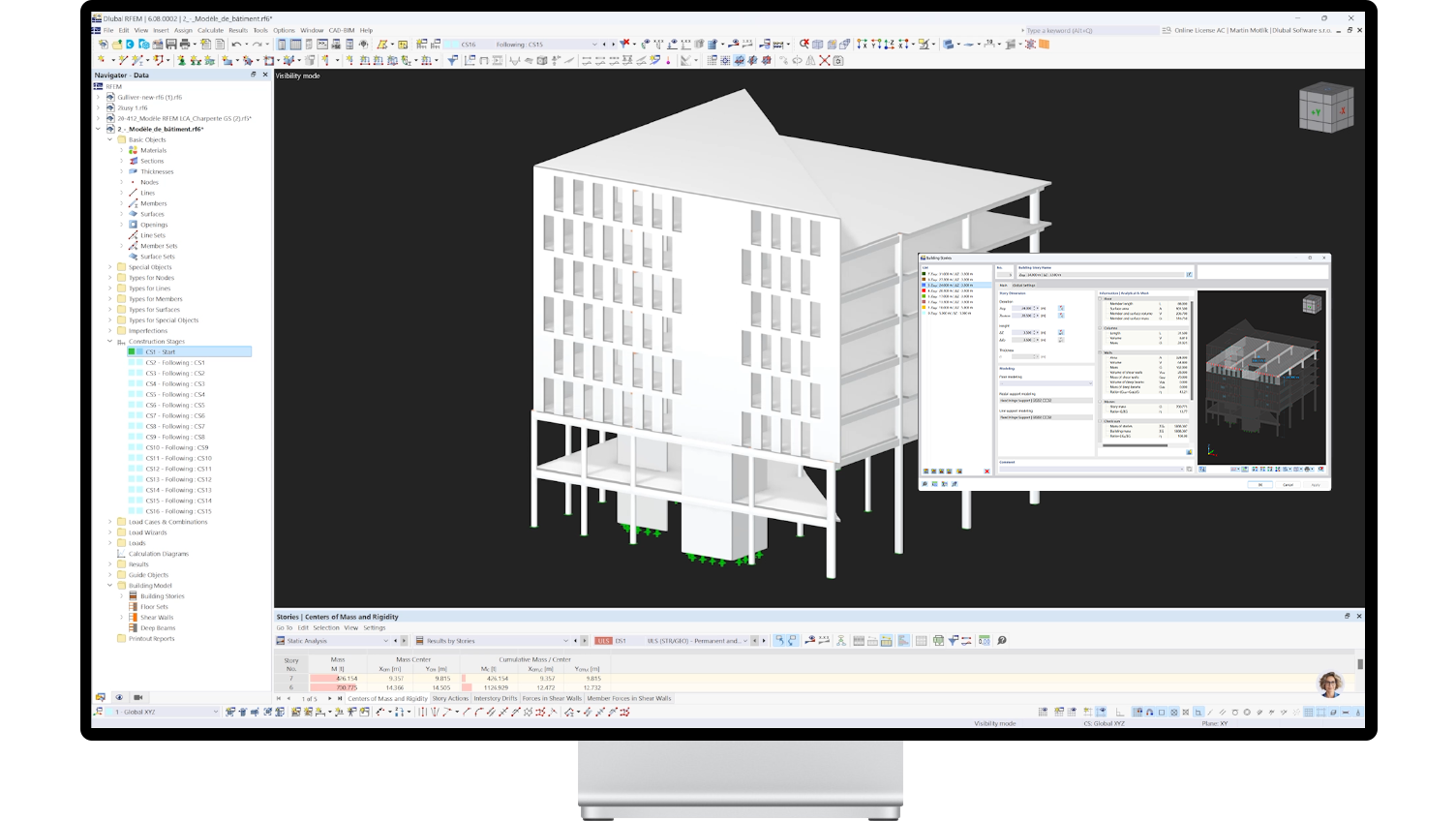

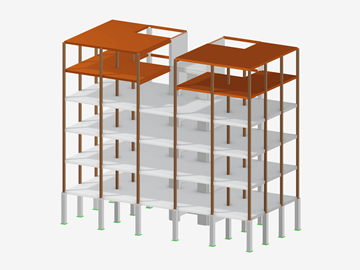

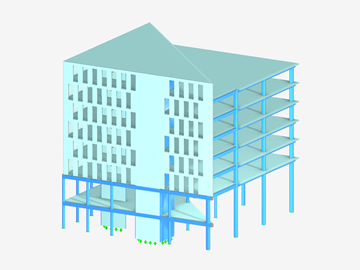

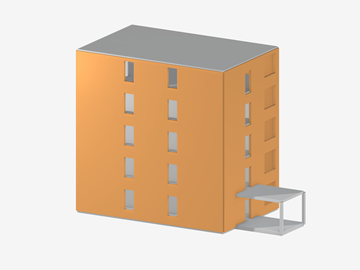

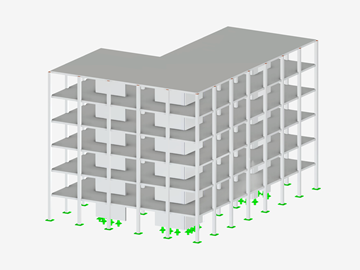

Modello edificio | Input

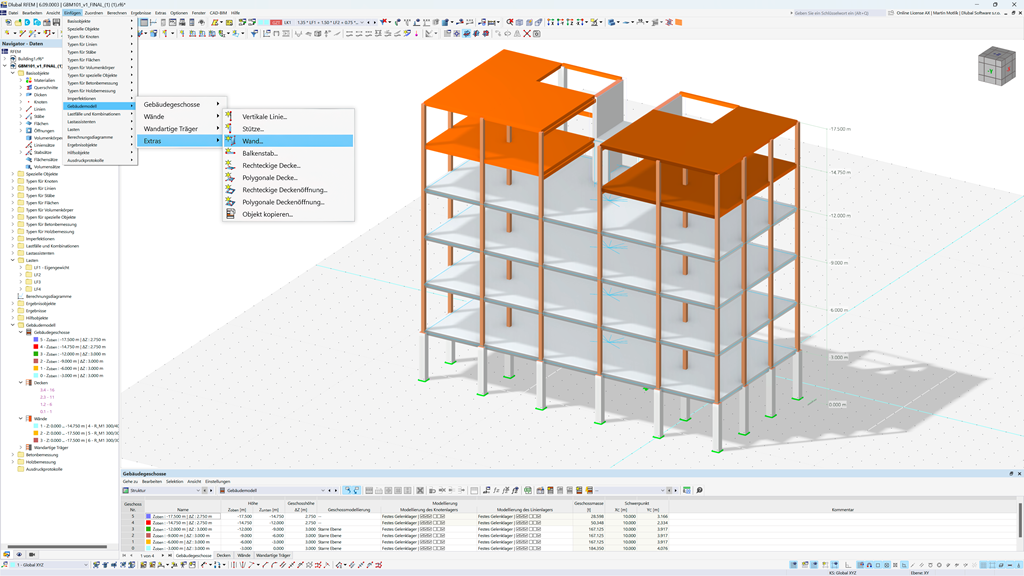

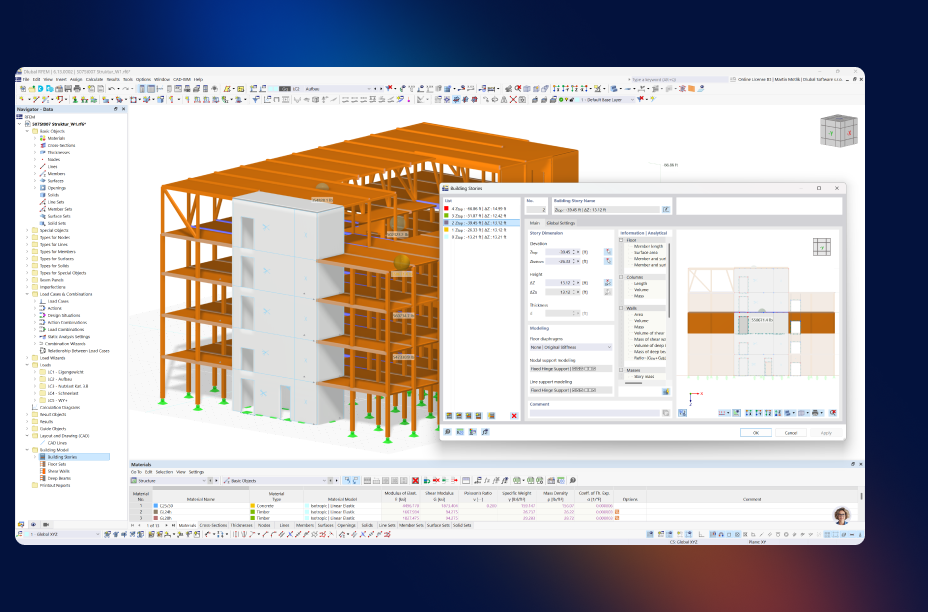

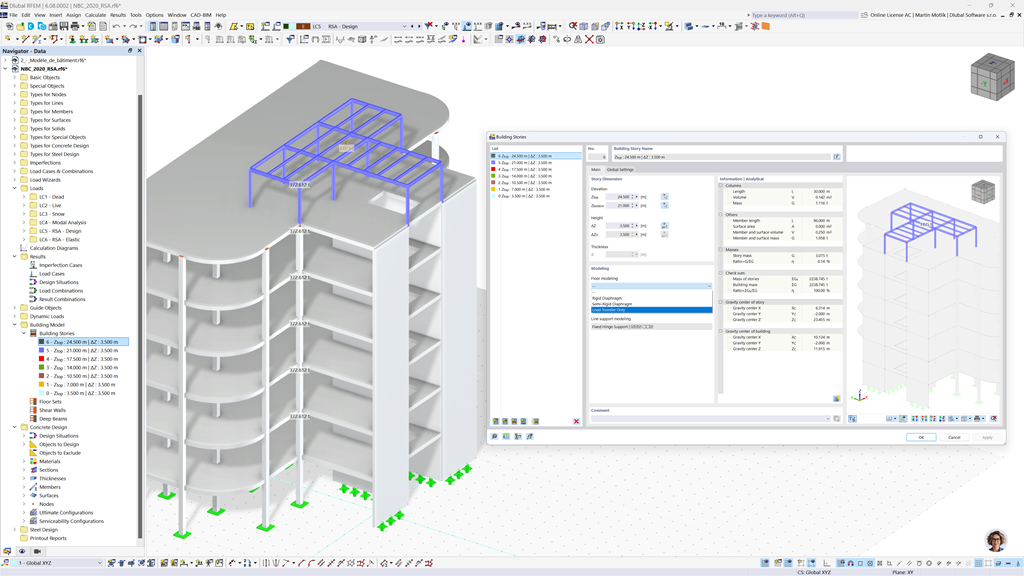

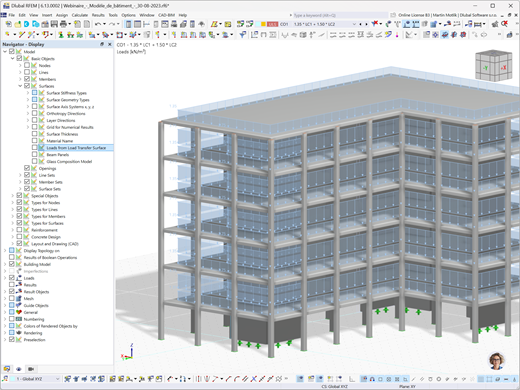

Hai due opzioni per un modello di edificio. Puoi crearlo quando inizi a modellare la struttura o attivarlo in seguito. Nel modello dell'edificio, è quindi possibile definire direttamente i piani e manipolarli.
Quando si manipolano i piani, è possibile scegliere se modificare o mantenere gli elementi strutturali utilizzando varie opzioni.
RFEM fa parte del lavoro per te. Ad esempio, genera automaticamente sezioni di risultati, quindi non è necessario eseguire molti calcoli.

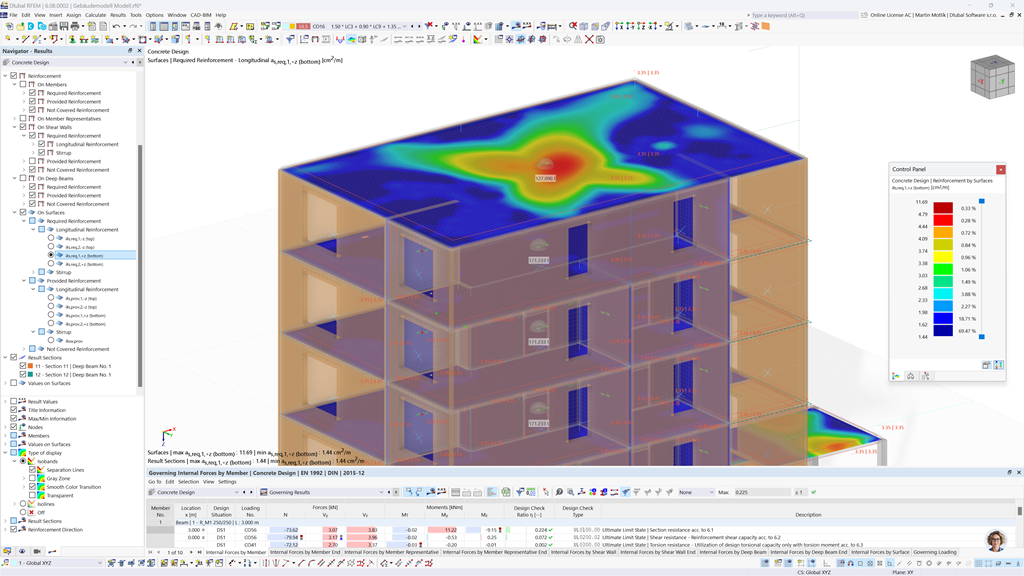

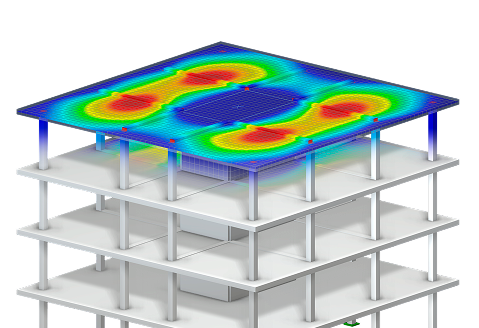

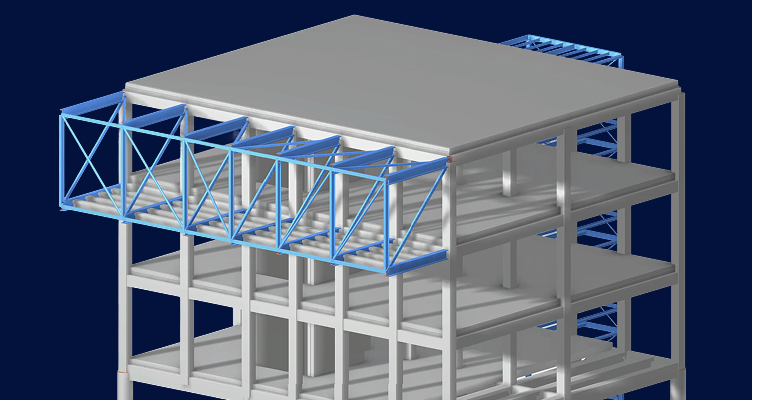

Analisi di solai come strutture 2D separate
Il modello dell'edificio è calcolato in due fasi:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.

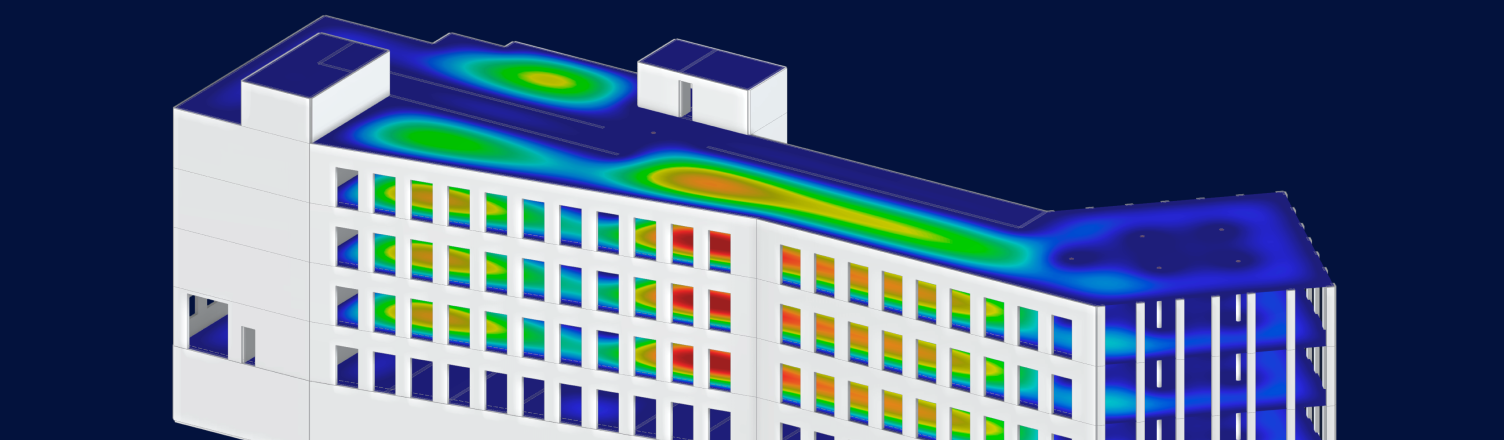

Modello edificio | Risultati

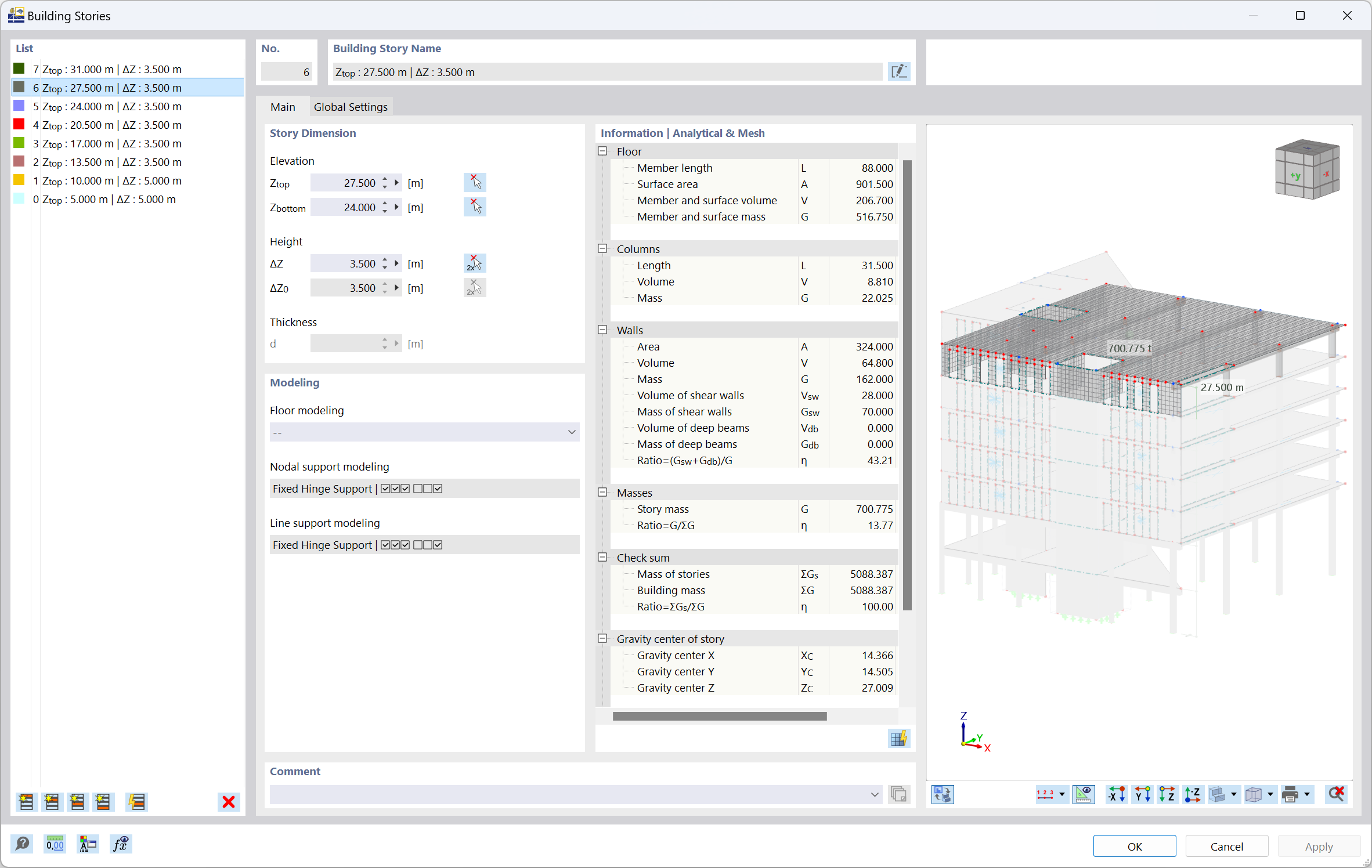

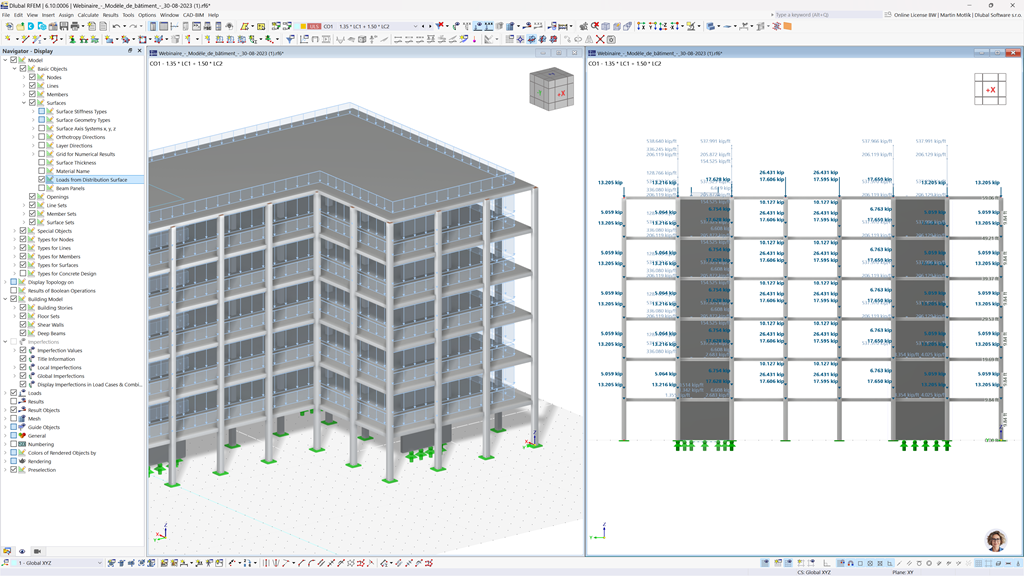

È possibile visualizzare i risultati come di consueto tramite il navigatore Risultati. Inoltre, la finestra di dialogo dell'add-on mostra le informazioni sui singoli piani. In questo modo, hai sempre una buona panoramica.
Webshop
Configura il tuo pacchetto di programmi personalizzato e scopri tutti i prezzi online!
Calcola il tuo prezzo
![Edificio](/it/webimage/013456/2721224/RSA_ASCE_7_-_DRIFT.png?mw=400&hash=27476bb57c06f8312a4083b7e6927ea2889e4da6)
Il prezzo è valido per Stati Uniti.
![KB 001885 | Valutazione della deriva del piano sotto carichi sismici secondo ASCE 7-22 e il modello dell'edificio](/it/webimage/051645/3995306/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)

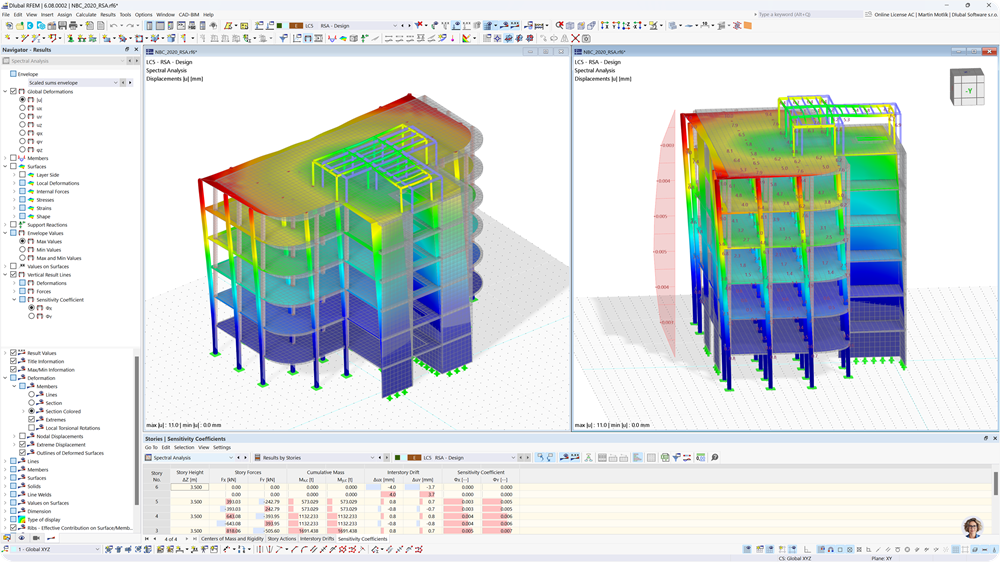

![KB 001860 | Analisi dello spettro di risposta modale NBC 2020 e considerazioni sul taglio delle basi in RFEM 6](/it/webimage/044604/3625998/Image_0.png?mw=512&hash=d87dc0138e82ba8cab464782074e5aa2b1fb3d3d)
![Add-on Modello di edificio](/it/webimage/028467/3231624/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
![Add-on del modello edificio](/it/webimage/025224/3154703/25224.png?mw=512&hash=f09d0c9ec35b2fb8547a76f0261b3b14941fdba3)
![Caratteristica 002850 | Nachgiebige Ebene für die Geschossdeckenmodellierung](/it/webimage/051641/3994329/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Bei der Geschossmodellierung steht Ihnen für die Decken die Option "Nachgiebige Ebene" zur Verfügung.
Questo modello è stato progettato per creare modelli e modelli diversi con il modello "Starre Ebene". Im Unterschied zur starren Ebene wird aber keine Knotenkopplung vom Massenschwerpunkt zu jedem FE-Knoten durchgeführt. Dadurch kann die Nachgiebigkeit der Decke berücksichtigt werden.
![Caratteristica 002825 | Pareti di taglio e travi profonde costituite da aste](/it/webimage/050709/3907418/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Quando si generano pareti di taglio e travi profonde, è possibile assegnare non solo superfici e celle, ma anche aste.
![Caratteristica 002818 | Trascura le aperture](/it/webimage/050330/3880440/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
È possibile trascurare le aperture con una determinata area nel calcolo del modello dell'edificio. Questa funzione può essere attivata nelle impostazioni globali dei piani dell'edificio. Apparirà un messaggio di avviso che informa che le aperture sono state trascurate.
![Funzione 002632 | Analisi di solai come sistemi 2D separati](/it/webimage/041070/3545124/2023-06-22_15-36-36.png?mw=512&hash=1e094ee30f4d2d0a9c93f2cd5f456c9ba5c2afe0)
Il modello dell'edificio è calcolato in due fasi:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
