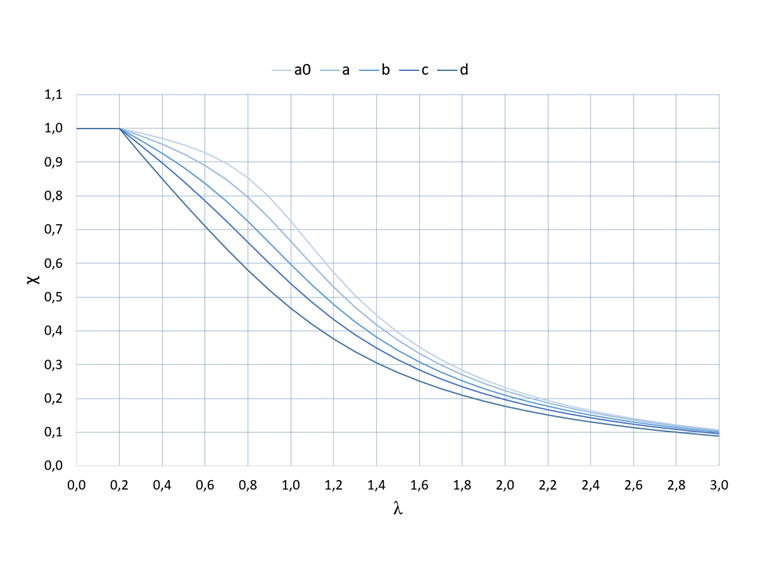

Curvas de encurvadura por flexão de acordo com EN 1993-1-1, Tabela 6.2
As linhas de encurvadura na norma indicam o fator de redução χ a ser utilizado, dependendo da relação de esbelteza relacionada λ ̅. Esta redução da capacidade de carga leva em consideração a influência das imperfeições geométricas e estruturais na rigidez do componente. Estes estão incluídos na fórmula de cálculo do fator de redução através do fator de imperfeição α.
A linha de encurvadura mais favorável a0 representa a menor influência das imperfeições e, assim, proporciona uma maior resistência à encurvadura por flexão com a mesma esbelteza. A curva de encurvadura mais desfavorável com o maior fator de imperfeição é a curva de encurvadura d.
| Coeficientes de imperfeição de acordo com EN 1993-1-1, Tabela 6.1 | |||||
|---|---|---|---|---|---|
| Curva de encurvadura | a0 | B | c | [BUG.DESCRIPTION] | |
| Fator de imperfeição α | 0,13 | 0,21 | 0,34 | 0,49 | 0,76 |

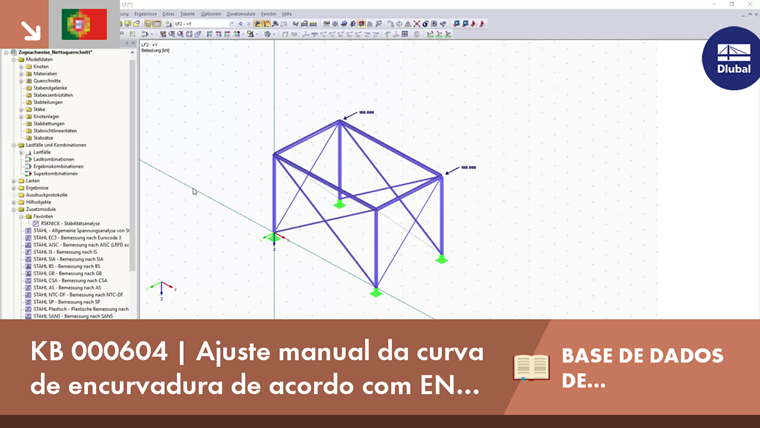

Ajuste manual no RF-/STEEL EC3
Na janela de entrada das secções, os detalhes das secções são novamente apresentados no módulo adicional. Para cada secção, pode selecionar a curva de encurvadura de forma diferente do valor da base de dados nas configurações de detalhe.
