Réglage manuel de la courbe de flambement selon EN 1993-1-1
Trucs & Astuces
Le module additionnel RF-/STEEL EC3 transfère automatiquement la ligne de flambement à utiliser pour l'analyse du flambement par flexion d'une section à partir des propriétés de la section. L'attribution de la ligne de flambement peut être ajustée manuellement dans l'entrée du module, notamment pour les sections générales, mais aussi pour les cas spéciaux.

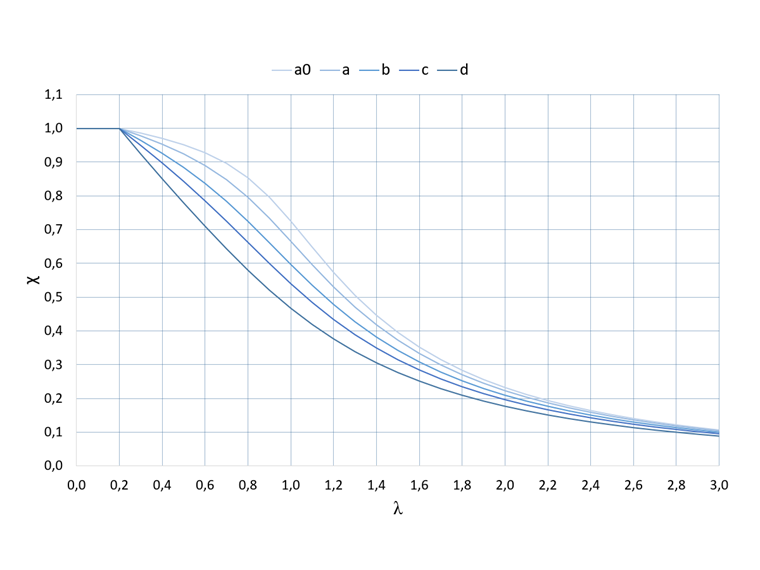

Courbes de flambement par flexion selon EN 1993-1-1, Tableau 6.2
Les lignes de flambement de la norme indiquent le facteur de réduction χ à utiliser en fonction de l'élancement λ ̅ correspondant. Cette réduction de la capacité portante tient compte de l'influence des imperfections géométriques et structurales sur la rigidité du composant. Celles-ci sont incluses dans la formule de calcul du facteur de réduction via un facteur d'imperfection α.
La ligne de flambement a0 la plus favorable représente la moindre influence des imperfections et fournit ainsi une résistance au flambement en flexion plus élevée avec le même élancement. La courbe de flambement la plus défavorable avec le facteur d'imperfection le plus élevé est la courbe de flambement d.
| Coefficients d'imperfection selon EN 1993-1-1, Tableau 6.1 | |||||
|---|---|---|---|---|---|

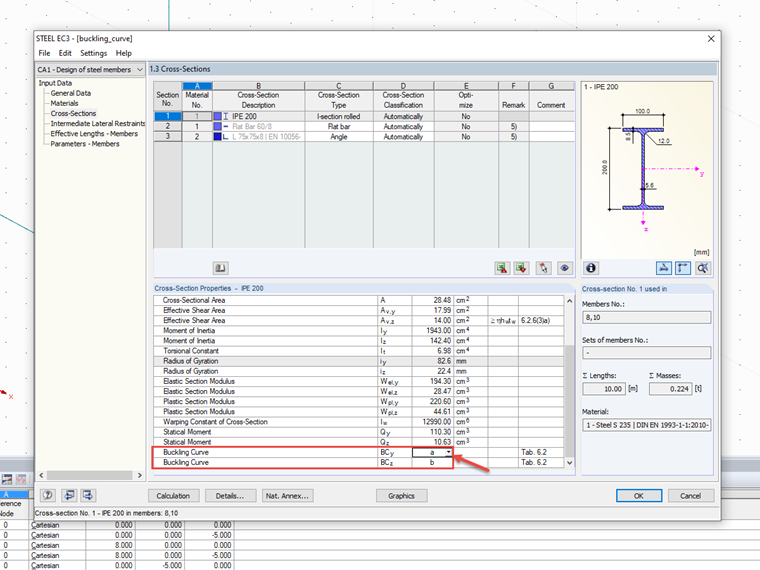

| Courbe de flambement | a0 | Figure 02 - Sélection de la ligne de flambement dans le module additionnel RF-/STEEL EC3 | b | c | d |
| Facteur d'imperfection α | 0,13 | 0,21 | 0,34 | 0,49 | 0,76 |
Réglage manuel dans RF-/STEEL EC3
Dans la fenêtre de saisie des sections, les détails de la section sont à nouveau affichés dans le module additionnel. Pour chaque section, vous pouvez sélectionner la courbe de flambement différemment de la valeur de la base de données dans les paramètres de détail.
Auteur
Dipl.-Ing. Oliver Müller
Ingénierie produit et assistance clientèle
M. Müller est responsable du développement des modules additionnels pour les structures en acier et fournit une assistance technique à ses clients.
Mots-clés
Flambement par flexion Courbe de flambement Ligne de flambement par flexion stabilité Imperfections facteur de réduction
