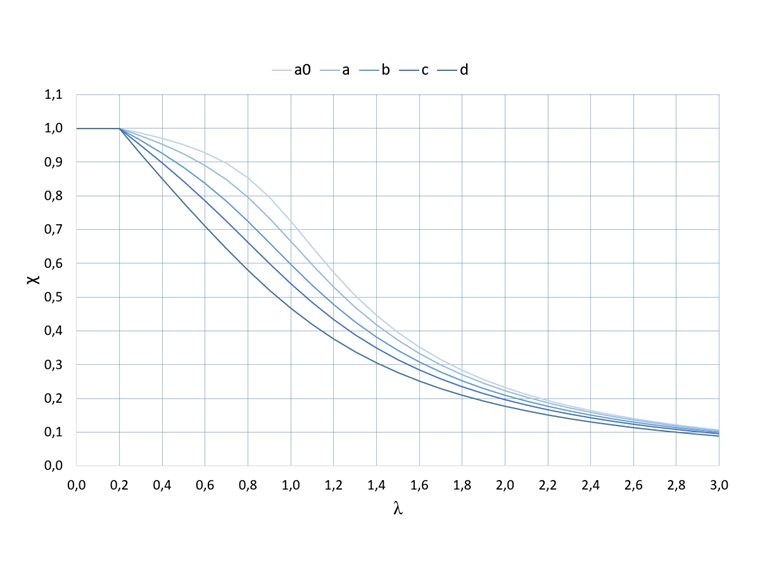

Křivky vzpěrné pevnosti podle EN 1993-1-1, tabulka 6.2
Z křivek vzpěrné pevnosti v normě vyplývá redukční součinitel χ v závislosti na příslušné poměrné štíhlosti λ ̅. Tato redukce únosnosti zohledňuje vliv geometrických a konstrukčních imperfekcí na tuhost konstrukčního prvku. Ty jsou zahrnuty ve vzorci pro výpočet redukčního součinitele pomocí součinitele imperfekce α.
Nejpříznivější křivka vzpěrné pevnosti a0 představuje nejmenší vliv imperfekcí a zajišťuje tak při stejné štíhlosti vyšší vzpěrnou únosnost. Nejnepříznivější křivkou vzpěrné pevnosti s největším součinitelem imperfekce je křivka d.
| Součinitele imperfekce podle EN 1993-1-1, tabulka 6.1 | |||||
|---|---|---|---|---|---|
| Křivka vzpěrné pevnosti | a0 | a | b | c | d |
| Součinitel imperfekce α | 0,13 | 0,21 | 0,34 | 0,49 | 0,76 |

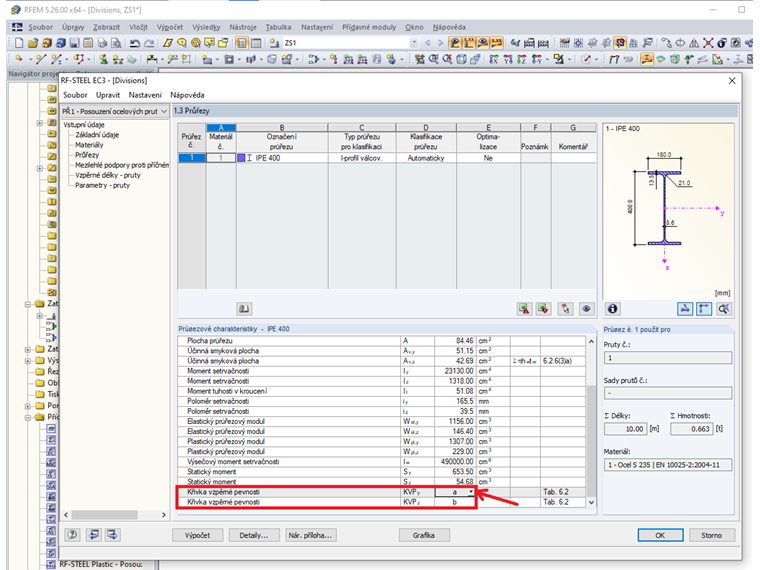

Ruční nastavení v modulu RF-/STEEL EC3
Ve vstupním okně průřezů v přídavném modulu se znovu zobrazí detaily průřezů. U každého průřezu lze v nastavení detailů vybrat křivku vzpěrné pevnosti odlišně od hodnoty z databáze.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
