Explicação das não linearidades de apoio em um exemplo | 1.2 Tradução

RFEM und RSTAB bieten zahlreiche Varianten der nichtlinearen Definitionen von Knotenlagern. Nachfolgend sollen in Fortführung eines früheren Beitrags an einem einfachen Beispiel die weiteren Möglichkeiten der nichtlinearen Lagerausbildung für ein verschiebliches Auflager gezeigt werden. Zum besseren Verständnis wird parallel immer das Ergebnis für ein linear definiertes Lager gezeigt.

Geral

Cada apoio nodal tem o seu próprio sistema de eixos local. Os eixos são definidos como X ', Y' e Z '. Por norma, este sistema de eixos de apoio é baseado no sistema de eixos global do ficheiro RFEM ou RSTAB. No entanto, é possível definir um sistema de eixos personalizado ou simplesmente uma rotação. No exemplo apresentado aqui, os sistemas de eixos de apoio são exibidos para todos os apoios nodais. As opções das não-linearidades individuais são apresentadas para o deslocamento em X '. Definições semelhantes aplicam -se às outras duas direções do eixo de apoio.

Atenção: A não-linearidade refere-se sempre à força de apoio atuante.

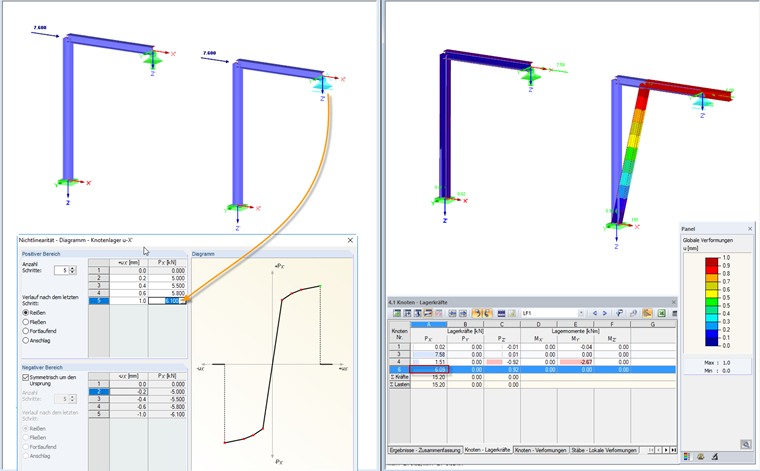

Diagrama: Rasgamento

No diagrama, o comportamento carga-deformação de um apoio pode ser reproduzido muito próximo da realidade. No caso de "cedência", o apoio falha depois de atingir a maior força de apoio positiva ou a menor força de apoio negativa. As zonas positivas e negativas também podem ser definidas independentemente uma da outra. Na Figura 01, a carga atuante foi selecionada de forma a representar o estado pouco antes de atingir o rasgo.

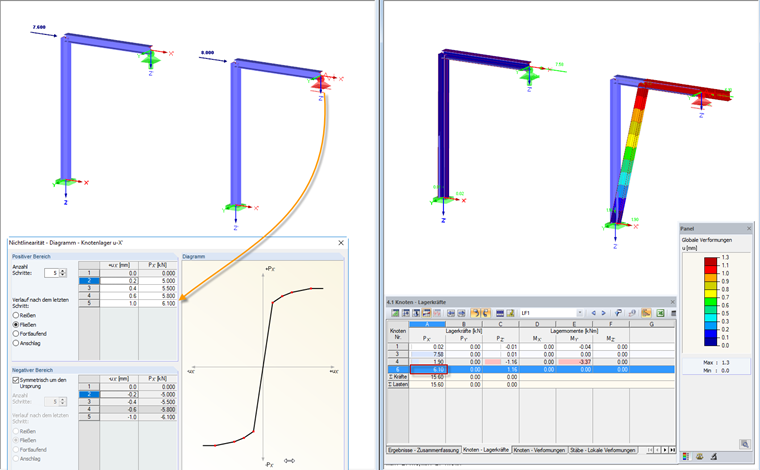

Diagrama: cedência

Se a deformação definida é atingida, a força de apoio deixa de aumentar em incrementos de carga adicionais. Este estado é referido como "flexível". A deformação pode aumentar, mas a força de apoio não excede o valor máximo definido. Também é possível especificar isso de forma diferente para as zonas positiva e negativa.

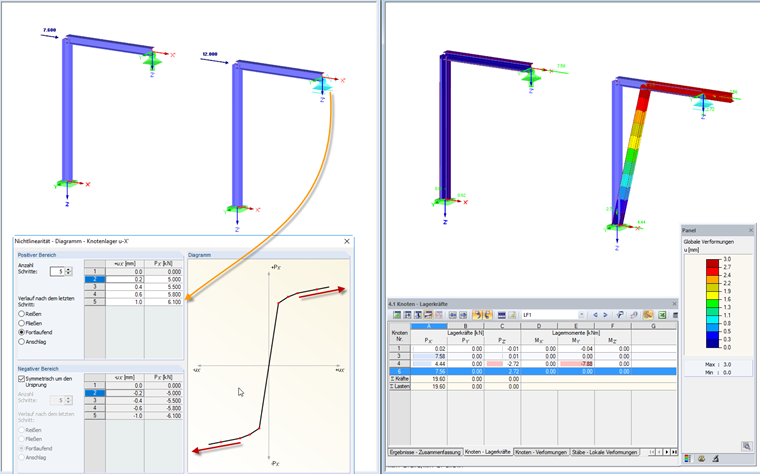

Diagrama: Contínuo

Após atingir a deformação máxima definida, a força de apoio e a deformação continuam a aumentar linearmente. A relação é definida pelo gradiente da linha reta, descrito pelas duas últimas entradas do diagrama.

Diagrama: Pare

A partir da deformação superior ao último valor do diagrama, o efeito do apoio está cheio. O nó é então preservado completamente para a direção definida.

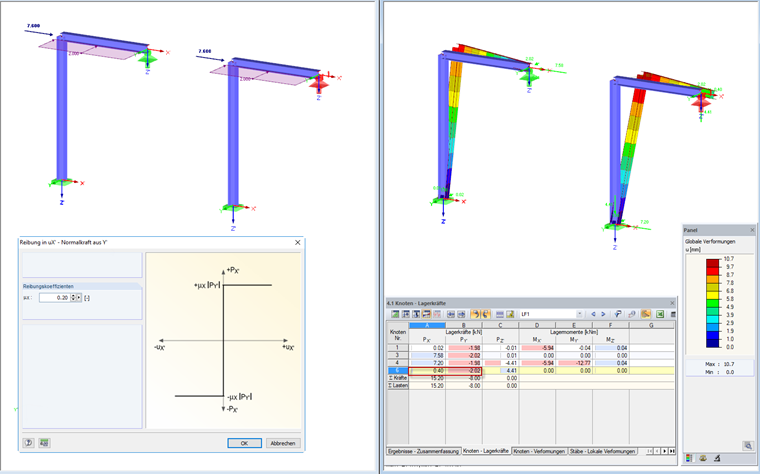

Fricção PY '

Neste caso, a definição de apoio leva em consideração a força de apoio atuando na direção Y '. Através da definição do coeficiente de atrito, é definido o valor máximo da força de apoio em X 'relativo à força de apoio em Y'.

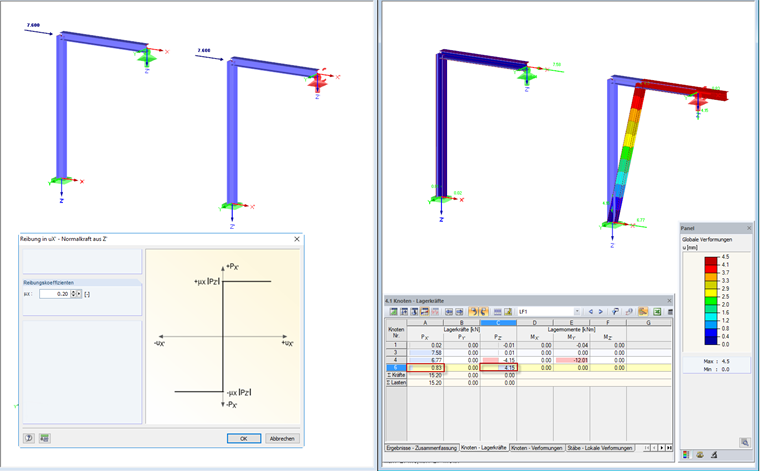

Fricção PZ '

A definição de apoio leva em consideração a força de apoio atuando na direção Z '. Através da definição do coeficiente de atrito, é definido o valor máximo da força de apoio em X 'relativo à força de apoio em Z'.

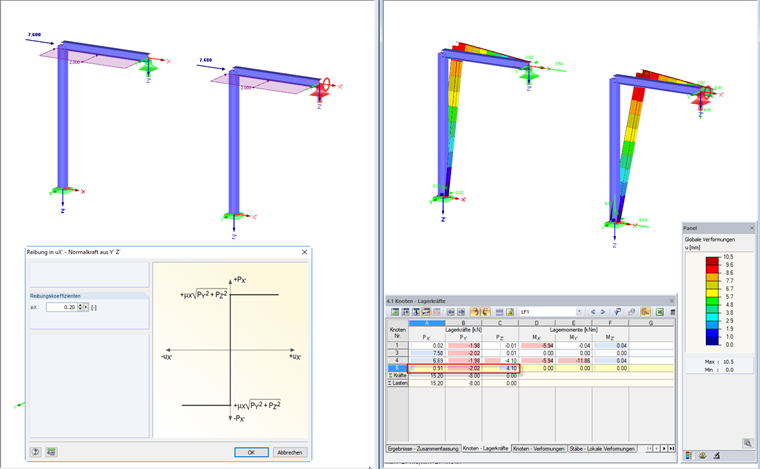

Atrito PY'PZ '

Esta opção permite modelar o apoio utilizando o vetor de PY 'e PZ', bem como o coeficiente de atrito.

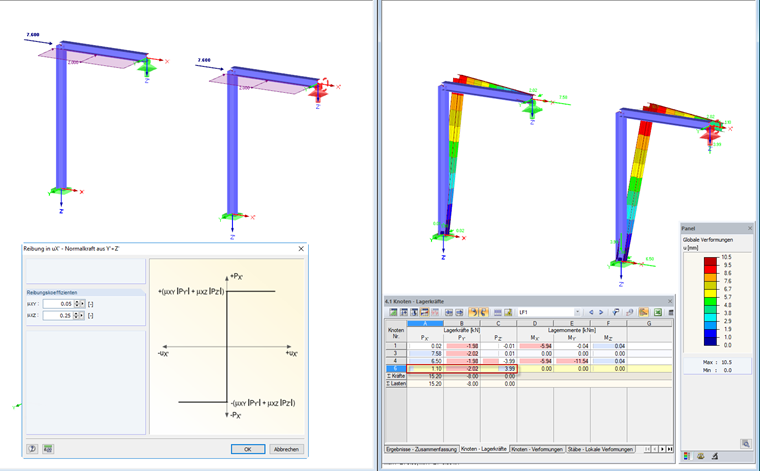

Fricção PY '+ PZ'


Se o apoio for dimensionado de forma que o coeficiente de atrito seja diferente para Y 'e Z', pode utilizar esta definição de apoio. A respetiva força de apoio é multiplicada pelo coeficiente de atrito especificado e os dois componentes são então somados para formar o apoio determinante em X '.
